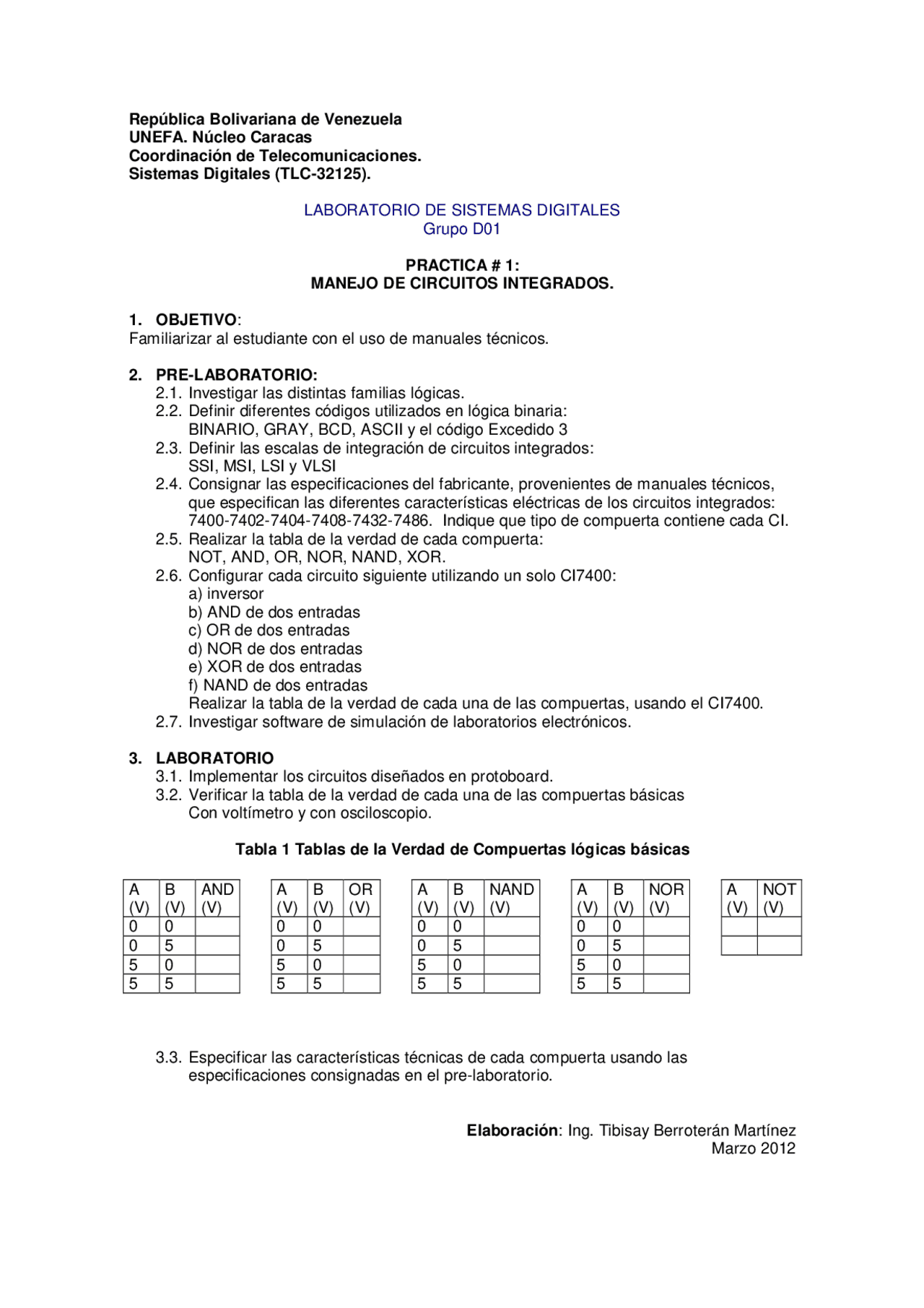

República Bolivariana de Venezuela
UNEFA. Núcleo Caracas
Coordinación de Telecomunicaciones.
Sistemas Digitales (TLC-32125).
LABORATORIO DE SISTEMAS DIGITALES
Grupo D01
PRACTICA # 1:
MANEJO DE CIRCUITOS INTEGRADOS.
1. OBJETIVO:
Familiarizar al estudiante con el uso de manuales técnicos.
2. PRE-LABORATORIO:
2.1. Investigar las distintas familias lógicas.
2.2. Definir diferentes códigos utilizados en lógica binaria:
BINARIO, GRAY, BCD, ASCII y el código Excedido 3
2.3. Definir las escalas de integración de circuitos integrados:
SSI, MSI, LSI y VLSI
2.4. Consignar las especificaciones del fabricante, provenientes de manuales técnicos,
que especifican las diferentes características eléctricas de los circuitos integrados:
7400-7402-7404-7408-7432-7486. Indique que tipo de compuerta contiene cada CI.
2.5. Realizar la tabla de la verdad de cada compuerta:
NOT, AND, OR, NOR, NAND, XOR.
2.6. Configurar cada circuito siguiente utilizando un solo CI7400:
a) inversor
b) AND de dos entradas
c) OR de dos entradas
d) NOR de dos entradas
e) XOR de dos entradas
f) NAND de dos entradas
Realizar la tabla de la verdad de cada una de las compuertas, usando el CI7400.
2.7. Investigar software de simulación de laboratorios electrónicos.
3. LABORATORIO
3.1. Implementar los circuitos diseñados en protoboard.
3.2. Verificar la tabla de la verdad de cada una de las compuertas básicas
Con voltímetro y con osciloscopio.
Tabla 1 Tablas de la Verdad de Compuertas lógicas básicas
A
(V) B
(V)
AND
(V) A
(V) B
(V)
OR
(V) A
(V)
B
(V) NAND
(V) A
(V)
B
(V)
NOR
(V) A
(V)
NOT
(V)
0 0 0 0 0 0 0 0
0 5 0 5 0 5 0 5
5 0 5 0 5 0 5 0
5 5 5 5 5 5 5 5
3.3. Especificar las características técnicas de cada compuerta usando las
especificaciones consignadas en el pre-laboratorio.
Elaboración: Ing. Tibisay Berroterán Martínez
Marzo 2012
