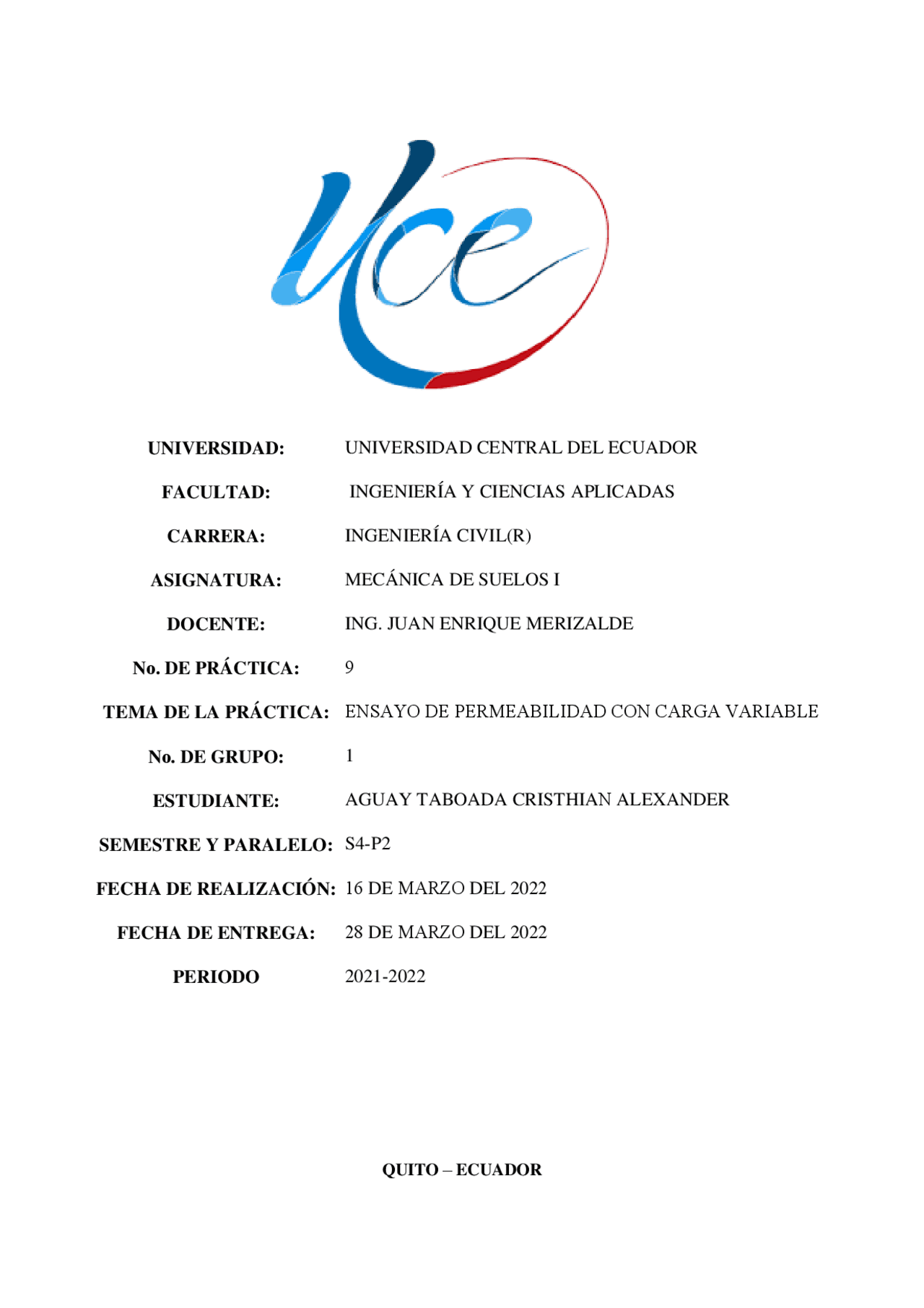

No. DE PRÁCTICA:
No. DE GRUPO:
QUITO – ECUADOR
En el presente informe se detallan los procedimientos realizados en la práctica llevada a
cabo el jueves 16 de Febrero del presente año, la práctica se realizó de manera virtual, dentro
del tiempo establecido, mismo que fue de 2 h:00 min, donde se realizó la práctica de “Limite
De Contracción” guiándonos en la normativa ASTM D2434 “Standard Test Method for
Permeability of Granular Soils”.
¿Qué es el suelo? Badillo & Rodríguez ( 2005 ) nos dice “El suelo es la porción más
superficial de la corteza terrestre, constituida en su mayoría por residuos de roca provenientes
de procesos erosivos y otras alteraciones físicas y químicas, así como de materia orgánica
fruto de la actividad biológica que se desarrolla en la superficie”. El suelo es escenario de
complejos procesos químicos y físicos, así como de un ecosistema subterráneo de pequeños
animales y abundantes microorganismos, cuya presencia impacta directamente en la fertilidad
del mismo.
¿Qué es la permeabilidad de suelos? Heredia (2007) nos dice “Es la capacidad de un material
para permitir que un fluido lo atraviese sin alterar su estructura interna. Se dice que un
material es permeable si deja pasar a través de él una cantidad apreciable de fluido en un
tiempo dado, e impermeable si la cantidad de fluido es despreciable”. La permeabilidad se
puede determinar directamente mediante la Ley de Darcy o estimarla utilizando tablas
empíricas derivadas de ella, en donde básicamente se va a definir una constante (K) que
significa el valor de permeabilidad del suelo, mediante la medición del caudal (Q) y el
gradiente hidráulico (Δh/Δl), con la ayuda de un permeámetro.En geología la determinación
de la permeabilidad del suelo tiene una importante incidencia en los estudios hidráulicos del
sustrato, por ejemplo previo a la construcción de edificios u obras civiles es necesario realizar
el estudio de permeabilidad de suelo, para estudios de erosión y para mineralogía, entre otras
aplicaciones. (Heredia, 2007)
La velocidad con la que el fluido atraviesa el material depende de tres factores básicos:
Para ser permeable un material debe ser poroso, es decir, debe contener espacios vacíos o
poros que le permitan absorber fluido. A su vez tales deben estar interconectados para que el
fluido disponga de caminos a través del material. La permeabilidad del suelo suele aumentar
por la existencia de fallas, grietas, juntas u otros defectos estructurales. (Campos, 2012)
Tabla 3: Materiales.
Materiales Cantidad Procedencia
Muestra de suelo 1 Salinas
Agua - -
Fuente: (Aguay C, 202 2 )
5.1. Preparación de la muestra
1. Seleccionar la muestra de suelo granular secado al aire por el método de
cuarteo.
2. Se verifica el contenido de finos de la muestra de suelo sea menor al 10%.
5.2. Procedimiento de ensayo
1. Se determina y registra el diámetro interior del permeámetro. 2. Se determina y registra longitud del permeámetro. 3. Se ensambla el permeámetro en su base, se determina y registra su peso. 4. Se coloca la muestra de suelo dentro del permeámetro y se lo enraza. 5. Se limpia el exterior del permeámetro. 6. Se determina y registra el peso del permeámetro + suelo. 7. Se coloca el filtro en el permeámetro. 8. Se coloca la muestra en el equipo de permeabilidad y se lo configura para la
realización del ensayo de carga variable, esto utilizando un tubo de cargo que
está conectado directamente sobre la muestra.
9. Se marcan tres diferentes alturas mismas con la cuales se registrarán los tiempos
que transcurran mediante disminuye el agua desde h1 a h2 y desde h1 a h3.
10. Se medirán estas diferencias de alturas y se las registrarán. 11. Se coloca un recipiente metálico en la balanza, se la encera y se mide el
volumen de agua entre h1 y h2 y se registra el peso.
12. Se deja correr al agua, hasta que se establezca el régimen de flujo, el agua
escurre desde el recipiente con agua hasta el permeámetro por la manguera de
desagüe.
13. Se determina y registra la temperatura del agua.
Tabla 4: Datos de la muestra del suelo.
Proyecto Salinas
Localización Salinas-Santa Elena
Perforación. No P- 01 Profundidad 0,00(m)-0,20(m)
Muestra No: M- 8 Tipo de muestra Remoldeada
Fuente: (Aguay C, 2022)
Tabla 5 : Datos del contenido de agua
Cápsula Masa (Cápsula + Suelo)
Contenido de agua
No
Masa Húmedo Seco
m1 m2 m3 W
(-) (g) (g) (g) (%)
Fuente: (Aguay C, 2022)
Tabla 6: Datos de la muestra de suelo
Diámetro
Área
Longitud
Volumen de suelo
Masa de suelo
Parcial Promedio Parcial Promedio Húmedo Seco
𝝓 A L V M Md
(cm) (cm
2
) (cm) (cm
3
) (g)
Fuente: (Aguay C, 2022)
Tabla 7 : Datos del tubo
Lectura Inicial (cm) 63 Densidad (agua) (g/cm
3
Lectura final (cm) 15,2 Volumen (V) (cm
3
Altura (cm) 47,8 Área (a) (cm
2
Masa de Cápsula (g) 20,5 Ascensión Capilar (hc) (cm) 0,
Masa (Cápsula + Agua) (g) 90,
Fuente: (Aguay C, 2022)
Tabla 8 : Ensayo de la muestra
Temperatura (ºC) 22 Coeficiente nT/n20 0,
Diferencia de Altura Tiempo Coeficiente de Permeabilidad Coeficiente de Permeabilidad
h1 h2 t kT k
(cm) (cm) (s) (cm/s) (cm/s)
Fuente: (Aguay C, 2022)
𝑾(%) = Es el porcentaje de contenido de agua promedio de las muestras
𝒏 = Es la cantidad de valores del porcentaje de contenido de agua parcial de la
practica
Donde:
𝝓 = Es el diámetro promedio
𝝓 = Es la sumatoria de los diámetros
𝒏 = Es la cantidad de valores de los diámetros del permeámetro de la practica
- Área que ocupa el suelo
𝟐
Donde:
𝝓 = Es el diámetro promedio
𝝅 = Es el valor de Pi (3.14159…)
𝑨 = Es el área que ocupa el suelo.
2
2
2
Donde:
𝑳 = Es la longitud promedio
𝒍 = Es la sumatoria de las longitudes
𝒏 = Es la cantidad de valores de las longitudes del permeámetro de la practica
Donde:
𝑳 = Es la longitud promedio
𝑽 = Es el volumen del suelo
𝑨 = Es el área que ocupa el suelo
2
3
Donde:
𝑴𝒅 = Es la masa de suelo seco
𝑴 = Es la masa de suelo húmedo
𝑾(%) = Es el porcentaje de contenido de agua promedio de las muestras
3
2
Donde:
𝝓𝒕 = Es el diámetro del tubo
𝒂 = Es el área del tubo
𝝅 = Es el valor de Pi (3.14159)
2
- Ascensión Capilar
Donde:
𝝓𝒕 = Es el diámetro del tubo
𝒉𝒄 = Es el valor de la ascensión capilar
𝟎. 𝟑 = Es una constante
𝟏𝟎
Donde:
𝒌𝑻 = Es el coeficiente de permeabilidad
𝒂 = Es el área del tubo
𝑳 = Es la longitud promedio del permeámetro
𝑨 = Es el área que ocupa la muestra de suelo ensayada
𝒕 = Es el tiempo
𝒉𝟏 = Es la altura 1(inicial)
𝒉𝟐 = Es la altura 2 (final)
𝟏𝟎
𝟐
𝟐
𝟏𝟎
Donde:
𝒌𝑻 = Es el coeficiente de permeabilidad (kT)
𝒏𝑻
𝒏𝟐𝟎
= Es la variación entorno a la temperatura
k20= Es el coeficiente de permeabilidad (k20)
Donde:
Donde:
𝒆 = Es la relación de vacíos
𝒏 = Es la porosidad de la muestra
Donde:
𝒆 = Es la relación de vacíos
𝑺𝒓 = Es el grado de saturación
= Es el porcentaje de contenido de agua promedio de las muestras
𝑮𝒔 = Es el valor de la gravedad especifica
8.1. Conclusiones referentes a los resultados arrojados en la práctica:
promedio, se observa que el valor de los coeficientes de permeabilidad
promedio de kT y k20 de la muestra de suelo obtenida del proyecto “Salinas”
localizado en Salinas-Santa Elena fueron de 0.000 46 (cm/s) y 0.000 43 (cm/s)
respectivamente, por lo que se puede decir que la temperatura juega un valor
muy importante ya que al ser esta mayor con relación a los 20ºC, el valor de la
permeabilidad aumenta.
que el valor de la porosidad de la muestra de suelo obtenida del proyecto
“Salinas” localizado en Salinas-Santa Elena fue de 5 0. 585 %, lo que nos da a
entender que la muestra de suelo es porosa por lo que tiene una gran capacidad
de absorción de agua.
promedio, se observa que el valor del coeficiente de permeabilidad promedio
de kT de la muestra de suelo obtenida del proyecto “Salinas” localizado en
Salinas-Santa Elena fue de 0.000 46036 (cm/s), por lo que se puede afirmar que
pertenece a un suelo de tipo arcilla limosa, debido a que le valor de la
conductividad hidráulica para este tipo de suelos oscila de entre 0,001-0,
(cm/s).
8.2. Conclusiones referentes a la práctica:
es importante dentro de la Ingeniería Civil, ya que en el caso de drenajes nos
sirve para saber con que facilidad pasara el agua atreves de los poros del
suelo.
permite determinar que tan fácil se filtra el agua en nuestro suelo lo que haría que
mismo pierda resistencia y por ende podrían existir hundimiento o aflojamientos de
suelo lo que significa un gran riesgo en cualquier tipo de construcción.
la practica ya que al no irla tomando como lo indica la normativa nos pueden
surgir errores y por ende nos tocaría repetir la práctica.
herramientas del laboratorio ya que por una mala manipulación pueden llegar
a dañarse, descalibrarse e incluso romperse.
del tubo de carga al igual que al tomar los tiempos relacionados a la diferencia
