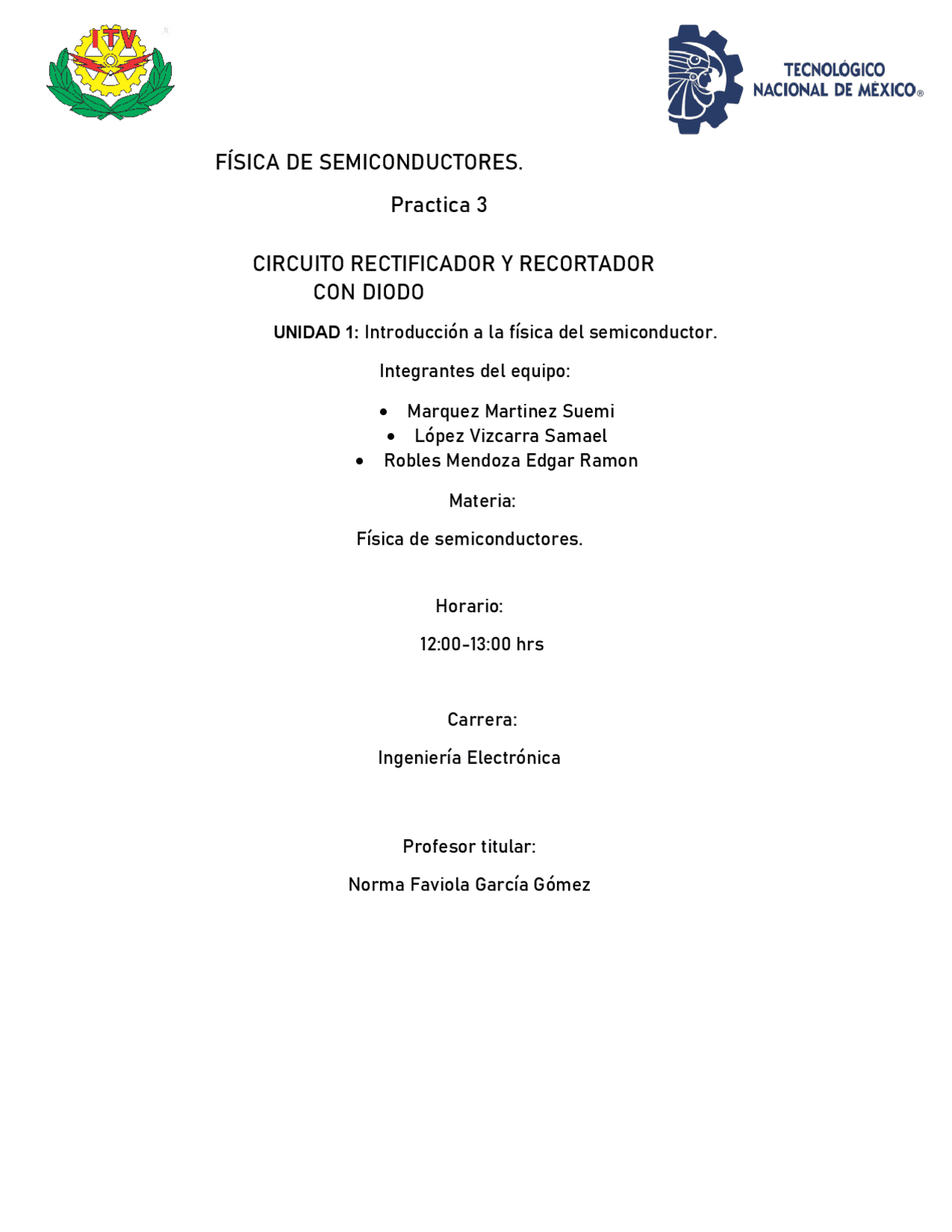

FÍSICA DE SEMICONDUCTORES.
Practica 3
CIRCUITO RECTIFICADOR Y RECORTADOR
CON DIODO
UNIDAD 1: Introducción a la física del semiconductor.
Integrantes del equipo:
Marquez Martinez Suemi
López Vizcarra Samael
Robles Mendoza Edgar Ramon
Materia:
Física de semiconductores.
Horario:
12:00-13:00 hrs
Carrera:
Ingeniería Electrónica
Profesor titular:
Norma Faviola García Gómez
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Prácticas de Física de Semiconductores: Circuitos y Transistores y más Apuntes en PDF de Dispositivos Semiconductores solo en Docsity!

FÍSICA DE SEMICONDUCTORES.

Practica 3

CIRCUITO RECTIFICADOR Y RECORTADOR

CON DIODO

UNIDAD 1: Introducción a la física del semiconductor. Integrantes del equipo:

  • Marquez Martinez Suemi
    • López Vizcarra Samael
  • Robles Mendoza Edgar Ramon Materia: Física de semiconductores.

Horario: 12:00-13:00 hrs

Carrera: Ingeniería Electrónica

Profesor titular: Norma Faviola García Gómez

• FÍSICADESEMICONDUCTORES

• CIRCUITO CON DIODOS LED

DESARROLLO:

1. Implemente en el protoboard el circuito. 2. Use el diagrama para implementar el mismo circuito con diferentes diodos emisores de luz, de tal forma que queden conectados al mismo tiempo un circuito para cada Led (en tota4 circuitos). 3. Conecte un vólmetro y un amperímetro para detectar voltaje y corriente del diodo LED.

PRACTICA 5

PRUEBA DE TRANSISTOR

OBEJTIVO DE LA PRACTICA:

Reconocer las terminales de un transistor y utilizar el multímetro para poder comprender el como medir a los mismos de distintos métodos

Temas

  • Prueba de Transistor

2n BC

Bc

  • Multímetro Desarrollo

1.-Primero debemos buscar la hoja de datos de nuestro transistor, ya que debemos identificar sus terminales y el tipo de transistor NPN o

PNP. 2.-Con la información del tipo de transistor y conociendo sus

terminales, podremos saber la polaridad que debemos aplicar para las pruebas.

3.- buscaremos la opción para medir diodos.

4.-PRUEBA 1 – Base a Emisor (NPN) Con las puntas de prueba del multímetro, colocamos el positivo a la

base (B) y el negativo al emisor (E). 5.-PRUEBA 2 – Base a Colector (NPN)

Con las puntas de prueba del multímetro, colocamos el positivo a la base (B) y el negativo al colector (C).

6.-PRUEBA 3 – Emisor a Base (PNP) Con las puntas de prueba del multímetro, colocamos el negativo a la

base (B) y el positivo al emisor (E).

7.-PRUEBA 4 – Colector a Base (PNP) Con las puntas de prueba del multímetro, colocamos el negativo a la

base (B) y el positivo al colector (C). 8.-PRUEBA 5 – Emisor a Colector (NPN o PNP)

Con las puntas de prueba del multímetro, colocamos el negativo al emisor (E) y el positivo al colector (C).

9.-PRUEBA 6 – Colector a Emisor (NPN o PNP)

Con las puntas de prueba del multímetro, colocamos el negativo al colector (C) y el positivo al emisor (E).

10.-Utilizar el medidor de diodos del multímetro para verificar lectura
