MODELACION ESTRUCTURAL 1 (AR-213)
Práctica calificada 01
Ciclo 2021-01
Profesor : Duber Soto
Duración : 30 minutos
Indicaciones:
1. Resolver los problemas y entregar la solución como un archivo PDF.
2. La letra debe ser legible y escrita con lapicero.
3. El orden y claridad será considerado para la calificación
4. No se aceptan envíos por correo.
5. Subir el Archivo en SUBA AQUÍ PC1

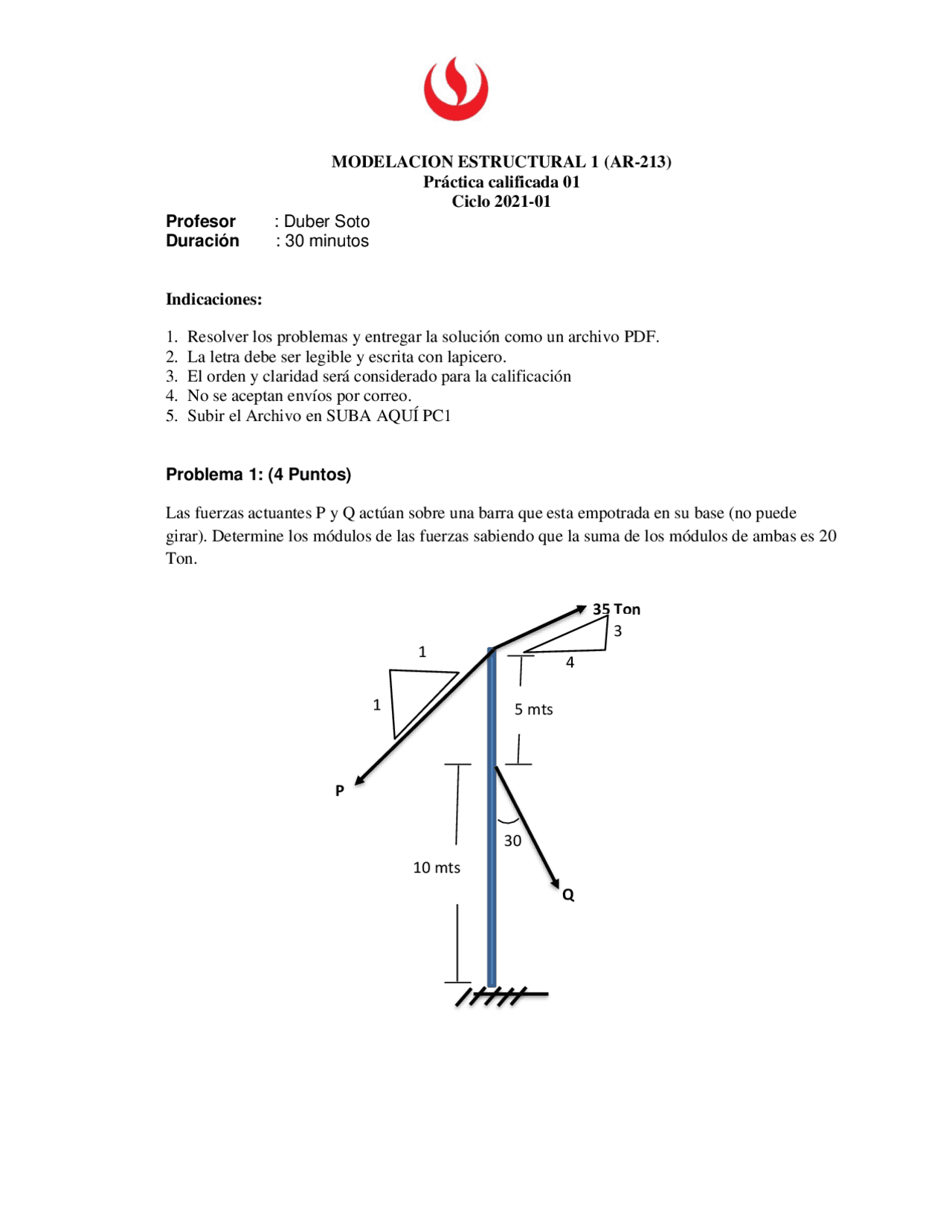

Problema 1: (4 Puntos)
Las fuerzas actuantes P y Q actúan sobre una barra que esta empotrada en su base (no puede
girar). Determine los módulos de las fuerzas sabiendo que la suma de los módulos de ambas es 20
Ton.
4
P
1
1
30
Q
5 mts
35 Ton
3
10 mts
