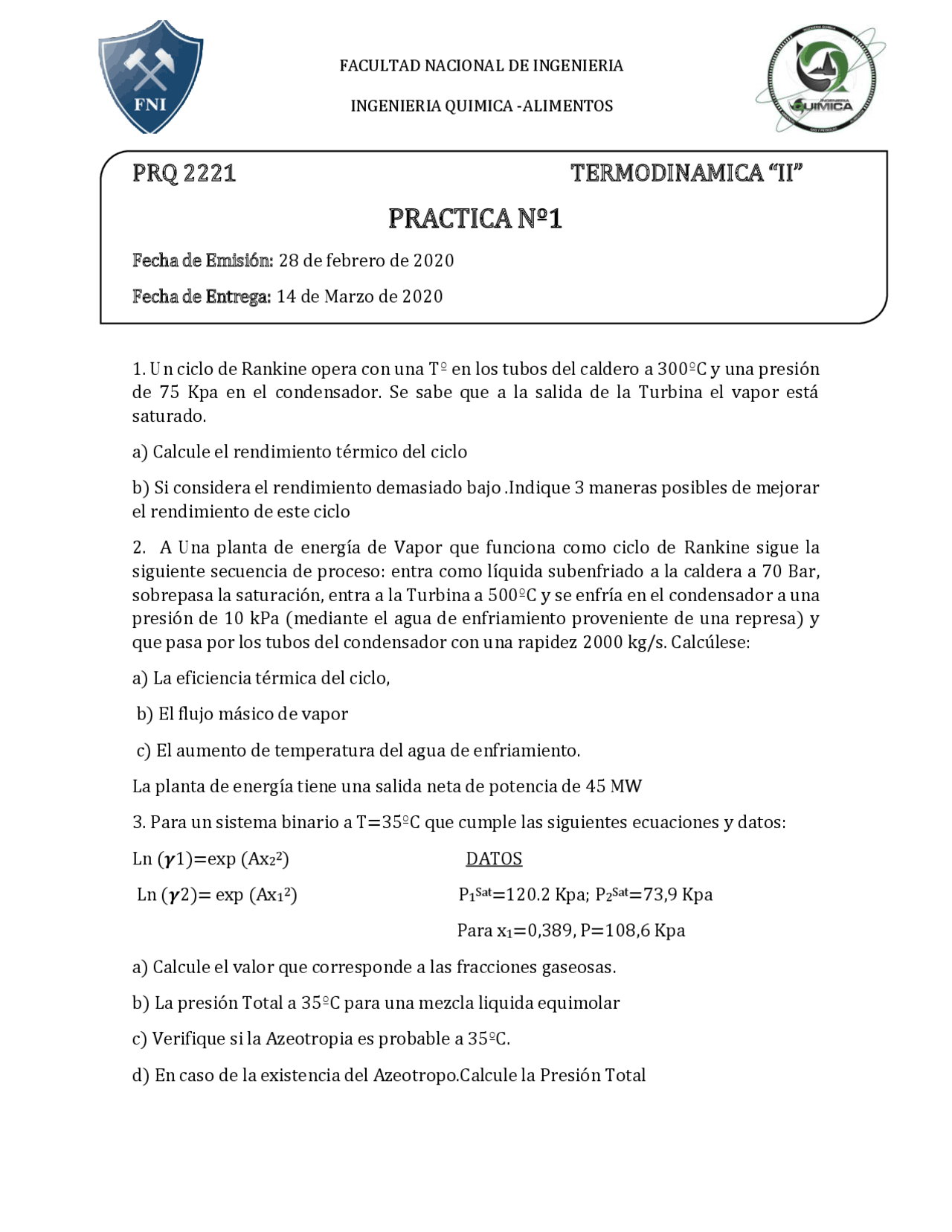

FACULTAD NACIONAL DE INGENIERIA
INGENIERIA QUIMICA -ALIMENTOS
PRQ 2221 TERMODINAMICA “II”
PRACTICA Nº1
Fecha de Emisión: 28 de febrero de 2020
Fecha de Entrega: 14 de Marzo de 2020
1. Un ciclo de Rankine opera con una Tº en los tubos del caldero a 300ºC y una presión
de 75 Kpa en el condensador. Se sabe que a la salida de la Turbina el vapor está
saturado.
a) Calcule el rendimiento térmico del ciclo
b) Si considera el rendimiento demasiado bajo .Indique 3 maneras posibles de mejorar
el rendimiento de este ciclo
2. A Una planta de energía de Vapor que funciona como ciclo de Rankine sigue la
siguiente secuencia de proceso: entra como líquida subenfriado a la caldera a 70 Bar,
sobrepasa la saturación, entra a la Turbina a 500ºC y se enfría en el condensador a una
presión de 10 kPa (mediante el agua de enfriamiento proveniente de una represa) y
que pasa por los tubos del condensador con una rapidez 2000 kg/s. Calcúlese:
a) La eficiencia térmica del ciclo,
b) El flujo másico de vapor
c) El aumento de temperatura del agua de enfriamiento.
La planta de energía tiene una salida neta de potencia de 45 MW
3. Para un sistema binario a T=35ºC que cumple las siguientes ecuaciones y datos:
Ln (𝜸1)=exp (Ax22) DATOS
Ln (𝜸2)= exp (Ax12) P1Sat=120.2 Kpa; P2Sat=73,9 Kpa
Para x1=0,389, P=108,6 Kpa
a) Calcule el valor que corresponde a las fracciones gaseosas.
b) La presión Total a 35ºC para una mezcla liquida equimolar
c) Verifique si la Azeotropia es probable a 35ºC.
d) En caso de la existencia del Azeotropo.Calcule la Presión Total
