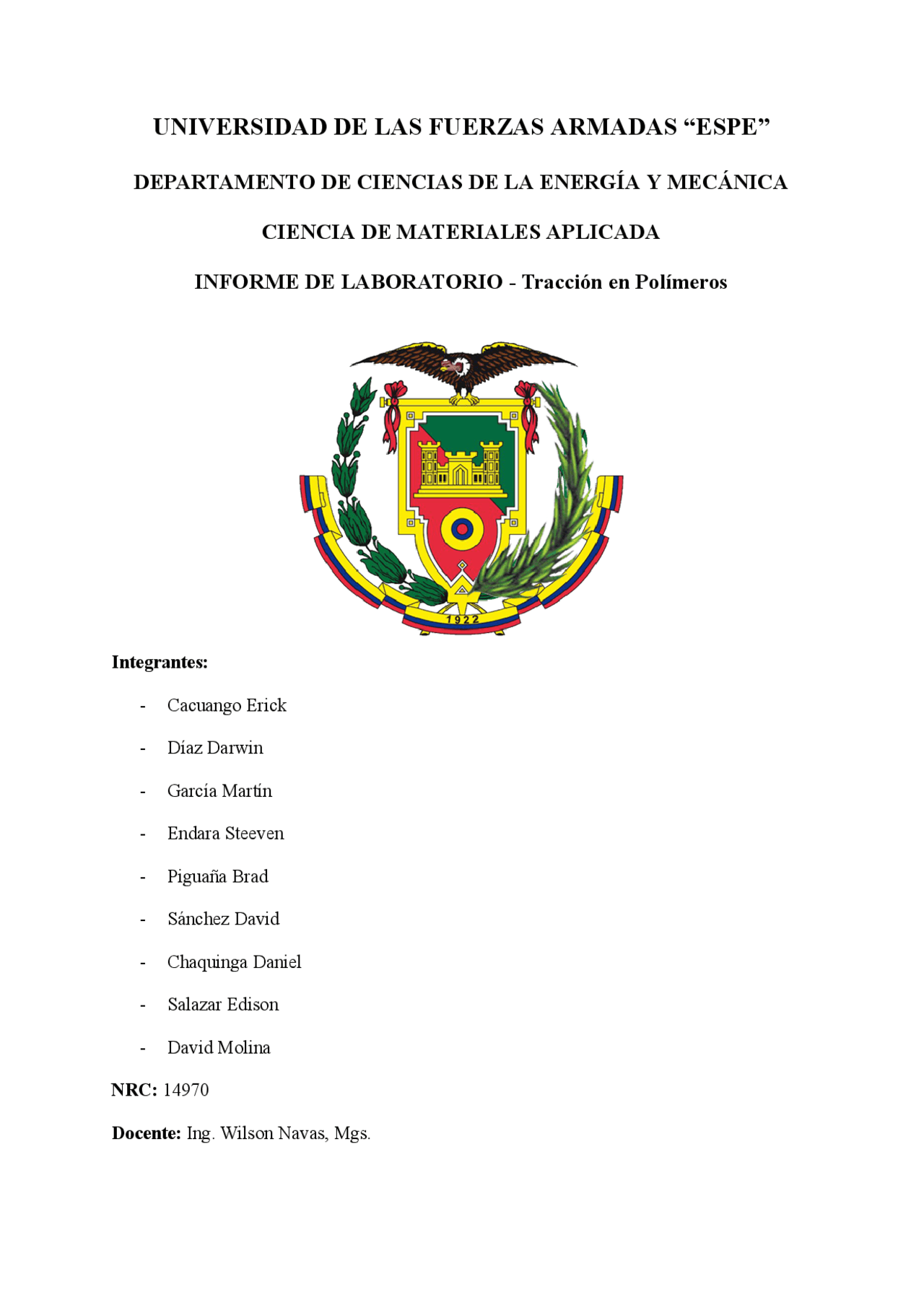

UNIVERSIDAD DE LAS FUERZAS ARMADAS “ESPE”
DEPARTAMENTO DE CIENCIAS DE LA ENERGÍA Y MECÁNICA
CIENCIA DE MATERIALES APLICADA
INFORME DE LABORATORIO - Tracción en Polímeros
Integrantes:
- Cacuango Erick
- Díaz Darwin
- García Martín
- Endara Steeven
- Piguaña Brad
- Sánchez David
- Chaquinga Daniel
- Salazar Edison
- David Molina
NRC: 14970
Docente: Ing. Wilson Navas, Mgs.
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Vista previa parcial del texto

¡Descarga Informe de Laboratorio: Tracción en Polímeros y más Esquemas y mapas conceptuales en PDF de Calderas y Soldadura solo en Docsity!

UNIVERSIDAD DE LAS FUERZAS ARMADAS “ESPE”

DEPARTAMENTO DE CIENCIAS DE LA ENERGÍA Y MECÁNICA

CIENCIA DE MATERIALES APLICADA

INFORME DE LABORATORIO - Tracción en Polímeros

Integrantes:

  • Cacuango Erick
  • Díaz Darwin
  • García Martín
  • Endara Steeven
  • Piguaña Brad
  • Sánchez David
  • Chaquinga Daniel
  • Salazar Edison
  • David Molina NRC: 14970 Docente: Ing. Wilson Navas, Mgs.

Índice

    1. Tema.......................................................................................................................................
    1. Objetivos...............................................................................................................................
    1. Marco Teórico.......................................................................................................................
    • 3.1. Ensayo de Tracción.......................................................................................................
    • 3.2. Elasticidad y Módulo Elástico.......................................................................................
    • 3.3. Esfuerzo.........................................................................................................................
    • 3.4. Deformación Unitaria....................................................................................................
    • 3.5. Ley de Hooke................................................................................................................
    • 3.6. Diagrama Esfuerzo vs Deformación unitaria................................................................
    1. Materiales y Equipos............................................................................................................
    • 4.1. Materiales......................................................................................................................
    • 4.2. Equipos..........................................................................................................................
    1. Procedimiento.......................................................................................................................
    1. Análisis de Resultados..........................................................................................................
    • 6.1. Acrílico.......................................................................................................................................
    • 6.2. PLA.............................................................................................................................................
    1. Conclusiones.......................................................................................................................
    1. Recomendaciones...............................................................................................................
    1. Bibliografía..........................................................................................................................
    1. Anexos................................................................................................................................

que la muestra puede romperse apenas se inicie el ensayo. Para el análisis del comportamiento de un material, se hace uso de una gráfica de esfuerzo (medido en Pa o en psi) vs deformación unitaria (adimensional o también medida en pulg/pulg o en cm/cm), de ésta manera, es posible determinar el comportamiento de un material independientemente de cuál sea su área transversal, puesto que si se analiza el comportamiento mediante fuerza vs deformación, la curva será diferente según el área transversal del material. Cada tipo de material tiene una curva de esfuerzo vs deformación unitaria característica, por ejemplo, los metales tienen zona elástica y zona plástica, los materiales elásticos tienen otra, comúnmente una zona elástica muy amplia. Un factor importante en la curva es la temperatura, dado que un material no se comportará igual a temperatura ambiente que a -100°C, por lo que se debe tener en cuenta la temperatura a la cual éste se encuentra. (Askeland, 2017)

3.2. Elasticidad y Módulo Elástico

La propiedad de los materiales de recuperar su forma primitiva al descargarlos se llama elasticidad; el módulo elástico es la constante de los materiales que la mide, se encuentra en unidades de esfuerzo; sus valores suelen ser altos para materiales rígidos, y más bajos para materiales elásticos. (Timoshenko, 1957)

3.3. Esfuerzo

El esfuerzo (o también llamada fatiga) es la cantidad de fuerza aplicada sobre un área, y ésta es medida en Pascales (Pa) en sistema internacional, y en psi (libras por pulgada cuadrada) en el sistema inglés. (Timoshenko, 1957)

3.4. Deformación Unitaria

La deformación unitaria es un valor abstracto que mide la relación entre el alargamiento y la longitud inicial, éste se mide en unidades adimensionales, aunque a veces se denota en mm/mm. (Timoshenko, 1957)

3.5. Ley de Hooke

Es la relación lineal que existe entre la deformación unitaria y el módulo elástico de un material para determinar el esfuerzo, la ecuación viene dada por la expresión: σ = 𝐸 · ϵ En donde: ● σ: Esfuerzo ● E: Módulo elástico ● ε: Deformación unitaria (Gere, 2009)

3.6. Diagrama Esfuerzo vs Deformación unitaria

El diagrama esfuerzo vs deformación unitaria es un diagrama que nos proporciona el esfuerzo frente a la deformación unitaria independientemente de la geometría del material sometido a una carga; este diagrama que es independiente de la geometría, suele obtenerse mediante diagramas que sí dependen de la geometría, dado que en la práctica se usan piezas con ciertas áreas transversales y por tanto, la fuerza requerida para llegar a la rotura del material también varía. (Gere, 2009)

Figura 2. Probeta del PLA maquinado bajo la norma ASTM D

  1. Colocar la probeta entre las mordazas de la máquina de ensayos universal, cada mordaza debe sujetar 2.5 cm de cada probeta. Figuras 3 y 4. Ajuste de las probetas de acrílico y de PLA respectivamente en la máquina de ensayos universales.
  2. Se colocará un extensómetro en la región estrecha de la probeta, para medir la deformación elástica (velocidad de desplazamiento según norma).

6. Análisis de Resultados

Para la obtención de los datos como el módulo de elasticidad y el límite de fluencia, se usó regresión lineal en Excel, donde se obtuvo una pendiente de 97% de confianza promedio (ajuste muy preciso) para ambos casos de los materiales ensayados. Dentro de las subsecciones de cada material, se encontrarán las tablas de resumen de regresión lineal correspondientes a los mismos, dado que el valor del 𝑅 ajustado es muy 2 cercano a 1, el ajuste estadístico de la recta de regresión es muy bueno para ambos materiales.

6.1. Acrílico

El área transversal del acrílico empleado era de 41.208 𝑚𝑚 ; la fuerza máxima en tracción 2 que resistió fue de 404.42 kgf (3967.36 N); el módulo elástico obtenido mediante regresión lineal es de 1665 MPa (98.4% de confianza); el esfuerzo de fluencia es aproximadamente 95 MPa (recta al 0.2%). Tabla 1. Resultados de regresión lineal del acrílico En el caso del acrílico, apenas y hubo desplazamiento, lo que claramente denota que es un material rígido. El esfuerzo de fluencia del material fue aproximadamente el mismo que

Tabla 2. Resultados de regresión lineal del PLA En el caso del PLA, se puede observar que el esfuerzo que aguanta es relativamente bajo en comparación al plástico rígido, pero con la diferencia que este presenta una zona de deformación plástica. En la curva Esfuerzo VS Deformación Unitaria, se puede observar que el esfuerzo último es más alto que el esfuerzo de fluencia, y este es aproximadamente de 22 MPa. Figura 6. Gráfica Esfuerzo [MPa] VS Deformación Unitaria del PLA

7. Conclusiones

● La probeta de acrílico demostró resistencia y rigidez, gracias a su estructura compacta. Esto se demostró en la práctica donde este material aguanta cierta carga antes de llegar a su punto de rotura dándonos a entender que tuvo una mínima deformación. ● Las regiones elásticas en las gráficas obtenidas no presentan una pendiente perfectamente o aproximadamente lineal, lo cual puede deberse a que las mordazas no sujetaron fijamente las probetas y éstas se deslizaron ligeramente fuera de posición, por lo que es posible que esta sea la justificación de los resultados obtenidos. ● Se comprende como la estructura química y demás propiedades de un polímero afectan directamente en el comportamiento del mismo frente a tracción, influyendo directamente en su porcentaje de deformación y resistencia a la tracción.

8. Recomendaciones

● Emplear polímeros como el caucho o el TPU para verificar las diferentes curvas que se pueden obtener en el caso de diferentes materiales como lo son los viscoelásticos o los elastómeros. ● Considerar factores como lo es las dimensiones de polímeros que pueden ser muy delgados y a consecuencia de ello, no puedan ser sujetados firmemente por las mordazas. ● Se recomienda tomar correctamente las medidas de las probetas y tener una cámara de video que documente todo el proceso del ensayo una vez iniciado en la máquina para poder establecer la longitud final entre marcas antes de que esta se rompa, de igual manera para poder determinar la última aplicación de fuerza respecto al desplazamiento.

Figura 8. Punto de ruptura del PLA

Figura 9. Probetas de polímeros para ensayo de tracción

Tabla 3. Ejemplo del manejo de los datos previo a la obtención de curvas y regresión
