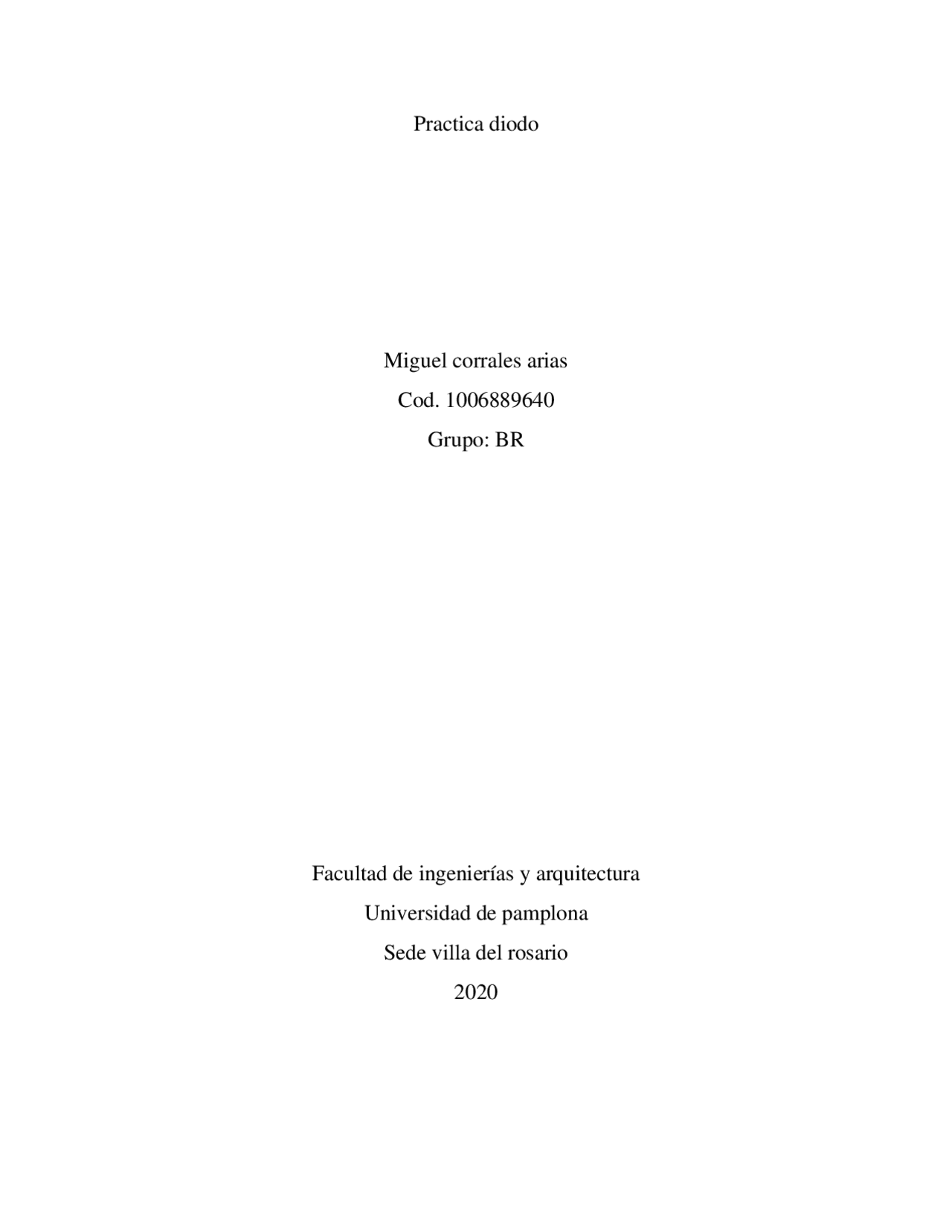

Practica diodo Miguel corrales arias Cod. 1006889640 Grupo: BR Facultad de ingenierías y arquitectura Universidad de pamplona Sede villa del rosario 2020

El diodo Objetivos

• Estudiar el componente diodo
• Comprender el funcionamiento del diodo
• Identificar en un diodo los terminales ánodo y cátodo Introducción El diodo es un dispositivo semiconductor de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. El diodo posee las siguientes funciones:
• Rectificar: son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua.
• Proteger: en un circuito en donde convenga que la corriente circule solamente en un determinado sentido, y nunca en el sentido contrario, puede ser protegido por la presencia de un diodo.

Montaje circuito diodo TABLAS 1. Vf(v) 0 0,1 0,2 0, 4 0,6 0,7 0, If(mA) 0 0 0 0 0,28 0,79 1,

La medición anterior es la numero 4 de la tabla 1, tome esta como referencia de las anteriores ya que todas tienen una corriente de 0A, esto pasa porque el diodo necesita mas de o,4 v para funcionar o para que exista una corriente mayor a 1mA.

en la medición numero 6 al igual que en la anterior podemos observar que hay corriente en el circuito y es de 0.79 mA. En la medición numero 8 al igual que las anteriores ya tiene corriente corriendo por el circuito y es de 1.43 mA se observa que es negativa solo porque el amperímetro está conectado, al contrario, pero esto no influye en nada.

a continuación, tenemos la gráfica de la primera tabla allí podemos mirar como se comporta el diodo con cada tensión que le ingresa. 1. Vr(V) 0 2 6 10 15 20 30 IR 0 0 0 0 0 0 0 En la tabla anterior se puede mirar los valores obtenidos del montaje del circuito cuando el diodo esta conectado a la inversa, como ya notamos

Rta: Corriente de fuga

4. ¿Qué significan las siglas If y VR? Rta: If: corriente directa VR: tensión inversa
5. ¿Qué debe limitar a la If que atraviesa a un diodo? Rta: lo que limita a la If que atraviesa a un diodo es el voltaje. Conclusiones
   • Se logro estudiar el componente diodo y también se logro comprender el funcionamiento de dicho componente.
   • Se pudo observar que si conectamos el diodo por el polo negativo no va a funcionar sin importa que valor de tensión tenga.
   • Se logro comprender que para que un diodo funcione es netamente importante conectarlo por el polo positivo.
   • Durante todo el proceso logramos comprender los terminales ánodos y cátodos de un diodo.
   • Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de el en un solo sentido.
   • Con esta práctica pudimos ver otra utilidad importante de los diodos. Ya que se puede formar una gran cantidad de circuitos que nos dan diversas utilidades.
