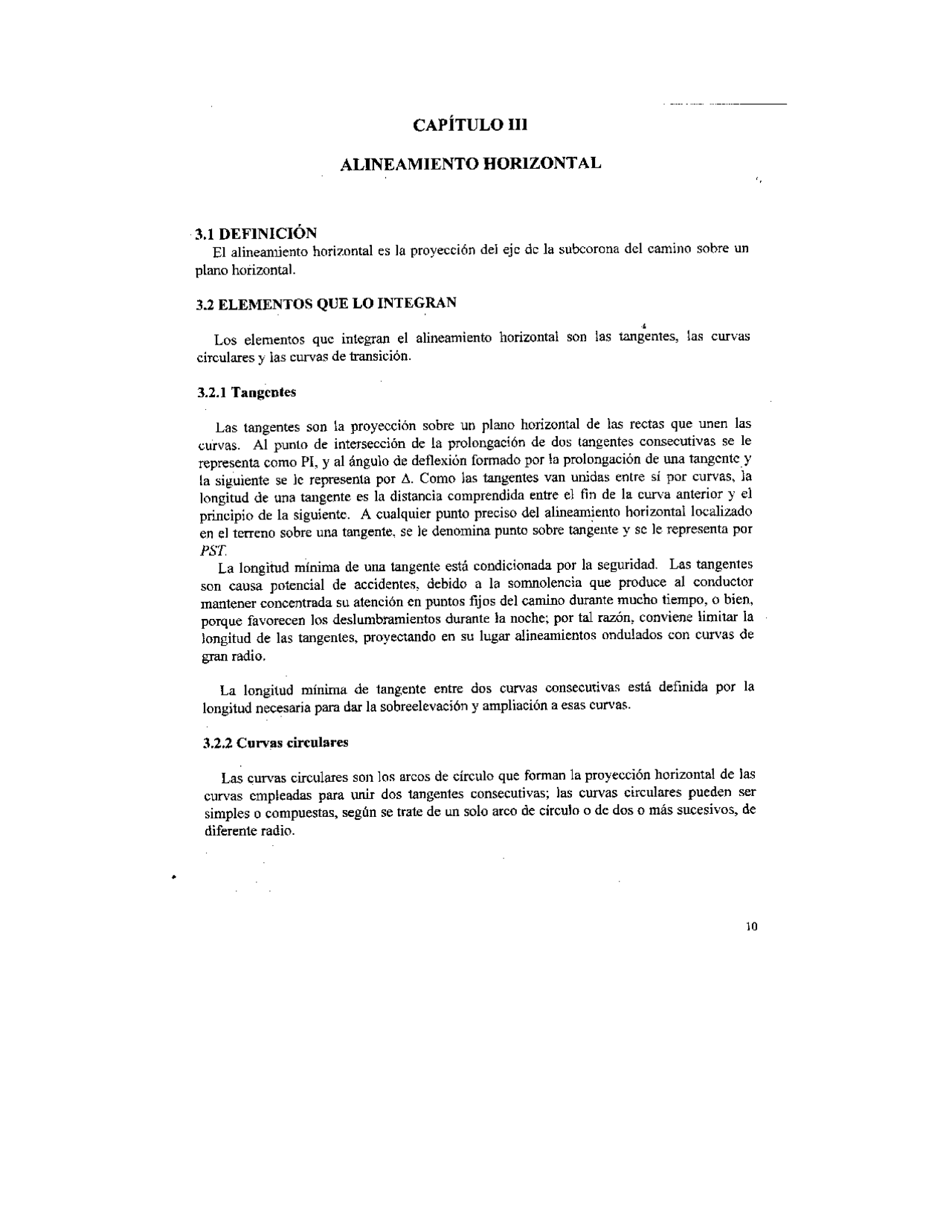

CAPÍTULO MI ALINEAMIENTO HORIZONTAL 3,1 DEFINICIÓN El alineamiento horizontal es la proyección del eje de la subcorona del camino sobre un plano horizontal. 3.2 ELEMENTOS QUE LO INTEGRAN s Los elementos que integran el alineamiento horizontal son las tangentes, las curvas circulares y las curvas de transición. 3.2.1 Tangentes Las tangentes son la proyección sobre un plano horizontal de las rectas que unen las curvas. Al punto de intersección de la prolongación de dos langentes consecutivas se le representa como PI, y al ángulo de deflexión formado por la prolongación de una tangente y la siguiente se Je representa por A. Como las tangentes van unidas entre sí por curvas, la longitud de una tangente es la distancia comprendida entre el fin de la curva anterior y el principio de la siguiente. A cualquier punto preciso del alineamiento horizontal localizado en el terreno sobre una tangente, se le denomina punto sobre tangente y se le representa por PST. La longitud mínima de una tangente está condicionada por la seguridad. Las tangentes son causa potencial de accidentes, debido a la somnolencia que produce al conductor mantener concentrada su atención en puntos fijos del camino durante mucho tiempo, o bien, porque favorecen los deslumbramientos durante la noche; por tal razón, conviene limitar la Jongitud de las tangentes, proyectando en su lugar alineamientos ondulados con curvas de gran radio, La longitud mínima de tangente entre dos curvas consecutivas está definida por la longitud necesaria para dar la sobreelevación y ampliación a esas curvas. 3.2.2 Curvas circulares Las curvas circulares son los arcos de círculo que forman la proyección horizontal de las curvas empleadas para unir dos tangentes consecutivas; las curvas circulares pueden ser simples o compuestas, según se trate de un solo arco de circulo o de dos o más sucesivos, de diferente radio.
