Este archivo es una practica del laboratorio de electrónica digital, numero de practica dos, basada en operadores logicos
Tipo: Ejercicios
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

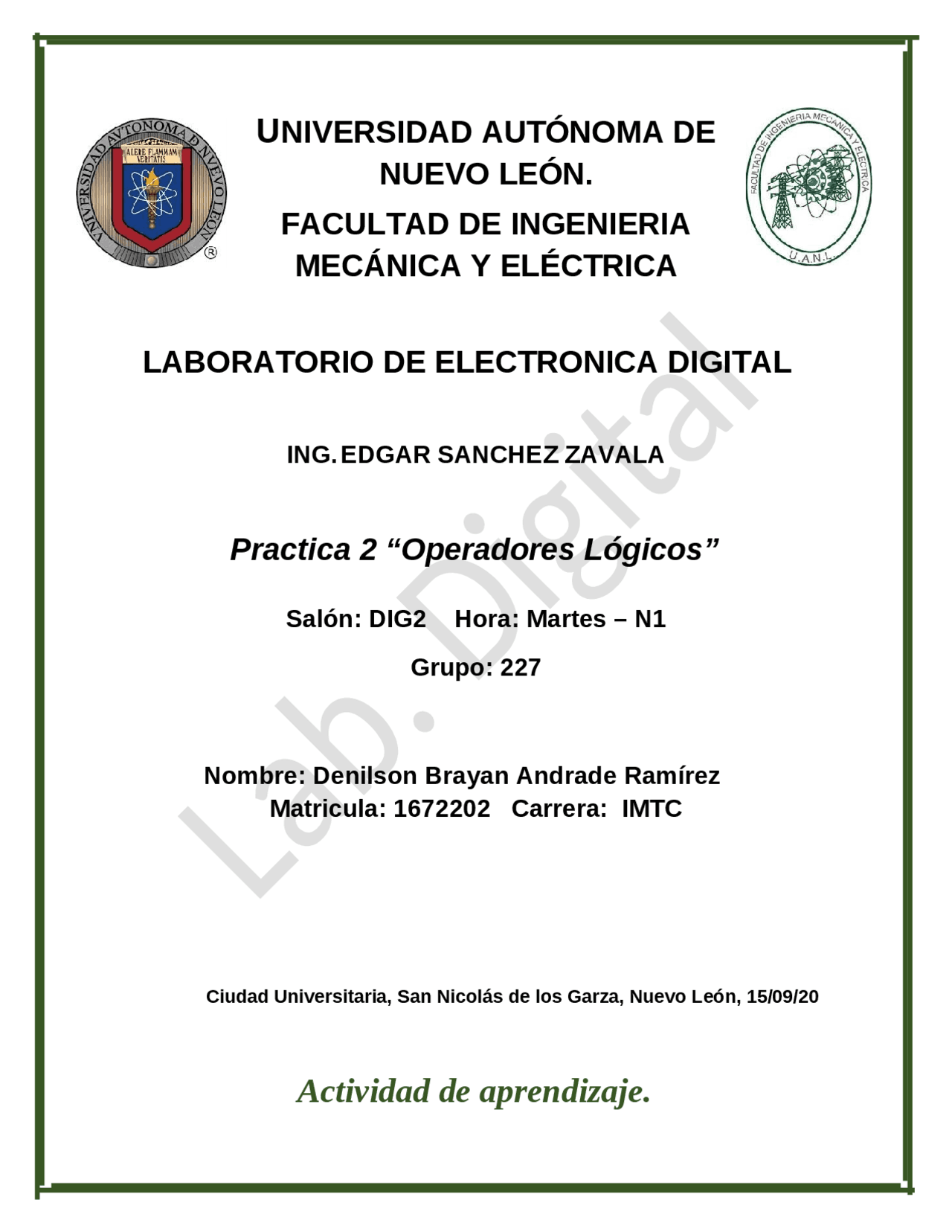

Ciudad Universitaria, San Nicolás de los Garza, Nuevo León, 15/09/
Armar en la tablilla de conexiones (Protoboard) los circuitos abajo mostrados para comprobar las tablas de verdad de cada uno de los operadores And, Or, Exor, Nand y Nor, de dos entradas llamadas A, B alimentadas eléctricamente por medio de un DIP SW, obtener la salida en un LED que indique encendido cuando la salida sea uno y apagado cuando la salida tenga el valor de cero, utilizando los integrados SN7408, SN7432, SN7486, SN7400, SN7402 y SN7404. 1.- Efectúe las conexiones para obtener el circuito mostrado en la figura, obtenga los valores de salida para las combinaciones de Entrada 00, 01,10 y 11 (Tabla de Verdad) de la operación Nand con su circuito integrado 7400. Asegure que la Terminal positiva de 5 Volts de Directa se conecte a la Terminal 14 del circuito y la negativa GND a la Terminal 7, el conectar incorrectamente o proporcionar un voltaje mayor a 5 V puede dañar el circuito integrado. 2.- Efectué las conexiones del circuito integrado SN7408 mostrado en la figura para obtener los valores de Salida para las combinaciones de Entrada 00, 01,10 y 11 (Tabla de Verdad) de la operación And con su circuito. 3.- Efectué las conexiones del circuito Integrado SN7432 mostrado en la figura para obtener los valores de Salida para las combinaciones de Entrada 00, 01,10 y 11 (Tabla de Verdad) de la operación Or. ¿Si se dejara una
despegue ligeramente de un extremo y posteriormente el otro así hasta liberarlo completamente. 2.-Asegure que el voltaje alimentado a los circuitos sea por lo menos 4.5 y no mayor de 5.5 Volts y con la polaridad correcta. 3.-Asegure la ubicación del circuito integrado identificando las terminales correctamente, consultado la hoja de datos proporcionada por el fabricante. Coloque los valores obtenidos en la tabla de verdad para cada operador, indicando con uno encendido y con un cero apagado. m A B AND(SN 08 ) NAND(SN 00 ) OR(SN7432) NOR(SN 02 ) EXOR(SN 86 ) 0 0 0 0 1 0 1 0 1 0 1 0 1 1 0 1 2 1 0 0 1 1 0 1 3 1 1 1 0 1 0 0 Reporte Fotográfico Caso #0 cuando A=0 y B=0 Caso #1 cuando A=0 y B=
Caso #2 cuando A=1 y B=0 Caso #3 cuando A=1 y B= Resultados.
En esta practica se trato de los operadores lógicos aprendí como simularlos por medio de proteus, al igual que la siguiente practica fue la primera vez que usé estos componentes en este simulador, la finalidad era encontrar 4 diferentes caos, con las referencias que sacamos de la actividad. En la simulación la llevamos acabo y se simulo de manera exitoso en que los calculado se muestra mediante los resultados obtenidos en la simulación.
