bg1

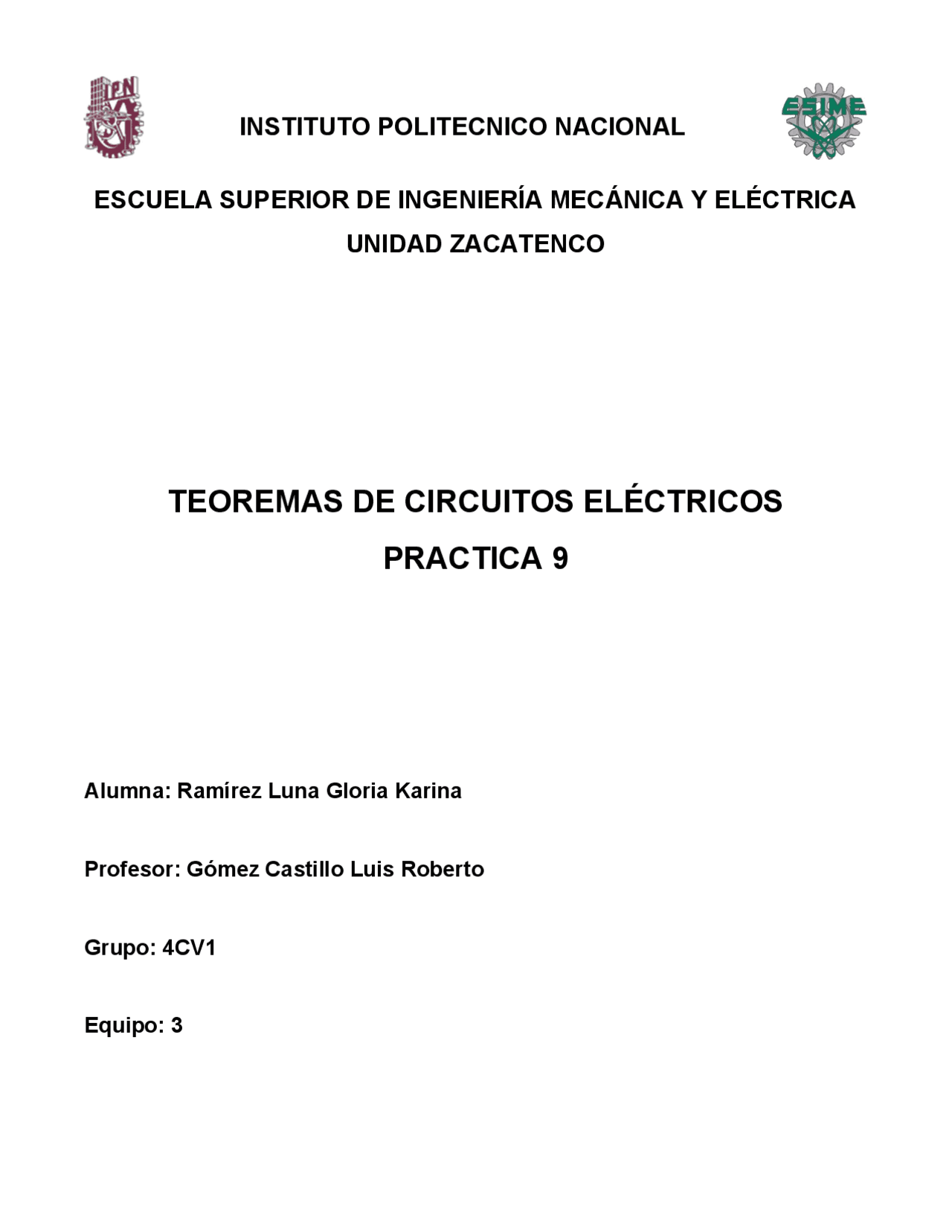

INSTITUTO POLITECNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA
UNIDAD ZACATENCO
TEOREMAS DE CIRCUITOS ELÉCTRICOS
PRACTICA 9
Alumna: Ramírez Luna Gloria Karina
Profesor: Gómez Castillo Luis Roberto
Grupo: 4CV1
Equipo: 3
pf3
pf4
pf5
Discount

En oferta

Vista previa parcial del texto

¡Descarga Práctica -Potencia Compleja y más Ejercicios en PDF de Teoría de Circuitos solo en Docsity!

INSTITUTO POLITECNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA

UNIDAD ZACATENCO

TEOREMAS DE CIRCUITOS ELÉCTRICOS

PRACTICA 9

Alumna: Ramírez Luna Gloria Karina

Profesor: Gómez Castillo Luis Roberto

Grupo: 4CV

Equipo: 3

Practica 9.- Potencia compleja

Simulación

Material y Equipo  Protoboard.  Multímetro.  Osciloscopio  Generador de funciones  Cables BNC (3)  Caimanes  Cables Banana Caimán  Resistores de 100Ω, 56Ω, 1Ω (1/2 Watt).  Inductor de 300 mH-56 Ω. Desarrollo: 1.- Arme el circuito como se muestra a continuación. RL solo se utiliza en simulación. 2.- Conecte el generador de funciones al circuito e introduzca los siguientes valores: f=60Hz, Vp=3V.

5.- Conecte un amperímetro en serie a la entrada del circuito y mida la corriente rms. Irms= ___0.036 A____ 6.-Calcule el ángulo de desfasamiento de ambas señales Finalmente utilizamos la siguiente formula: 𝜃 =

θ = ____30.88°____ Para calcular su ángulo de desfasamiento primero medimos su periodo (T) Luego medimos la distancia horizontal que hay entre los puntos de cruce de ambas ondas (t)

7.- Con los valores obtenidos en 4,5 y 6 obtenga potencia activa, potencia reactiva, potencia aparente y factor de potencia totales del circuito. (Vrms es Vent/). 𝑃௠ = 𝑉𝐼𝑐𝑜𝑠Ѳ = (7.04 𝑉)(0.036 𝐴) cos(30.88°) = 0.217513 𝑊 𝑃ோ = 𝑉𝐼𝑠𝑒𝑛Ѳ = (7.04 𝑉)(0.036 𝐴)𝑠𝑒𝑛(30.88°) = 0.13 𝑉𝐴𝑅 𝑃௔௣ = 𝑉𝐼 = (7.04 𝑉)(0.036 𝐴) = 0.2534 𝑉𝐴 8.- Dibuje el triángulo de potencias y diga si es de atraso o de adelanto. (La señal del canal 2-Vsal, representa a la corriente). 10.-Conclusiones. Fue fundamental entender el concepto de potencia media, reactiva y aparente antes de realizar la práctica, ya que por sí solas las fórmulas que se utilizan no nos dicen nada. Hablando de la potencia aparente nos referimos a la potencia que disipa un circuito y se transforma en calor o trabajo, y la potencia reactiva es la utilizada para la formación de los campos eléctricos y magnéticos de sus componentes. En esta práctica se pudo observar gráficamente a lo que se llama adelanto de fase, que es la que ocurre cuando la corriente adelanta al voltaje. θ Pap PR Pm  Pm= 0. 217513 W  PR= 0.13 VAR  Pap= 0.2534 VA  θ=30.88° El circuito es capacitativo, porque la corriente adelanta al voltaje
