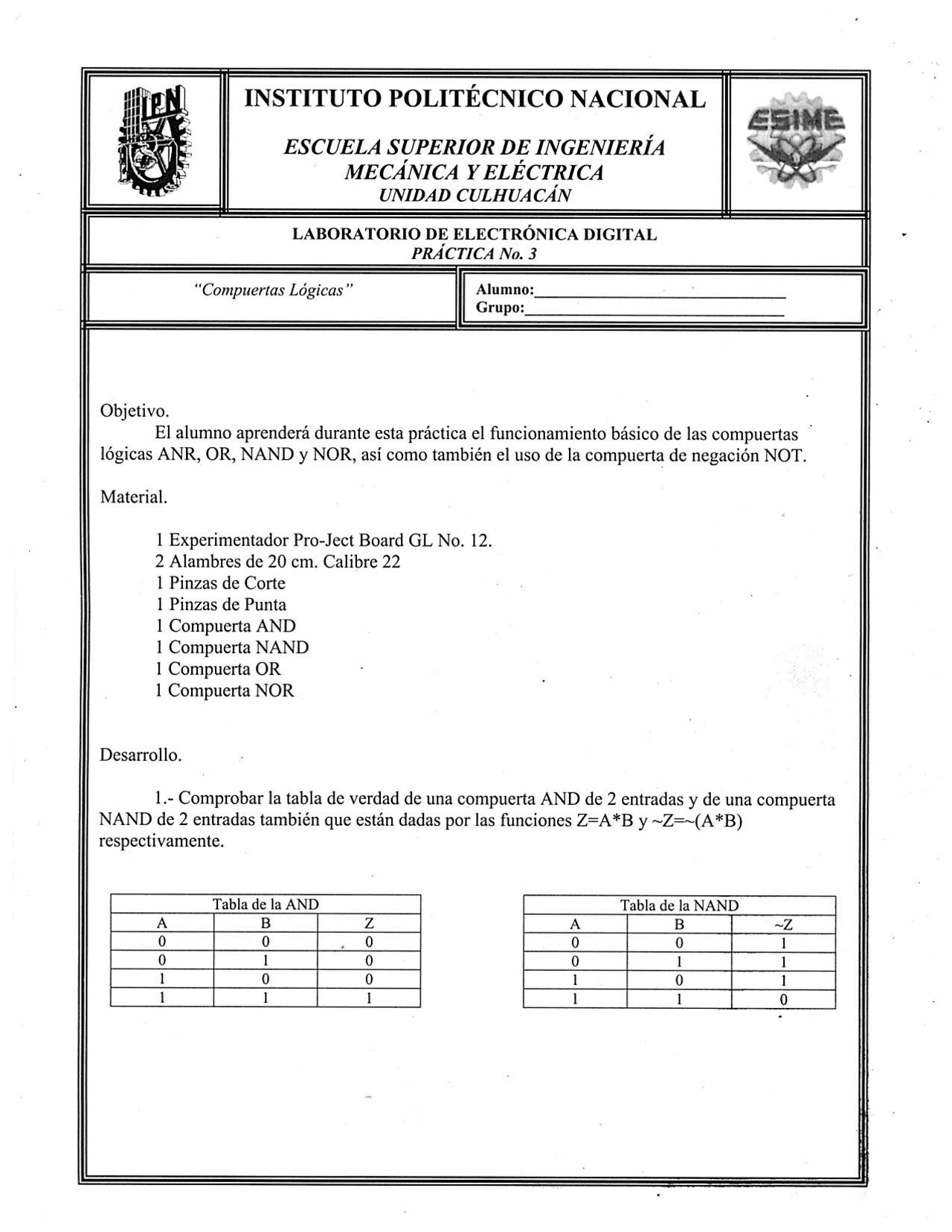

INSTITUTO POLITÉCNICO NACIONAL ESIME ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA UNIDAD CULHUACAN LABORATORIO DE ELECTRÓNICA DIGITAL PRÁCTICA No. 3 “Compuertas Lógicas ” Alumno: Grupo: Objetivo. El alumno aprenderá durante esta práctica el funcionamiento básico de las compuertas * lógicas ANR, OR, NAND y NOR, así como también el uso de la compuerta de negación NOT. Material. 1 Experimentador Pro-Ject Board GL No. 12. 2 Alambres de 20 cm. Calibre 22 1 Pinzas de Corte 1 Pinzas de Punta 1 Compuerta AND 1 Compuerta NAND 1 Compuerta OR 1 Compuerta NOR Desarrollo. 1.- Comprobar la tabla de verdad de una compuerta AND de 2 entradas y de una compuerta NAND de 2 entradas también que están dadas por las funciones Z=A*B y -Z=-(A*B) respectivamente. Tabla de la AND Tabla de la NAND A B z A B Z 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 1 1 1 0
