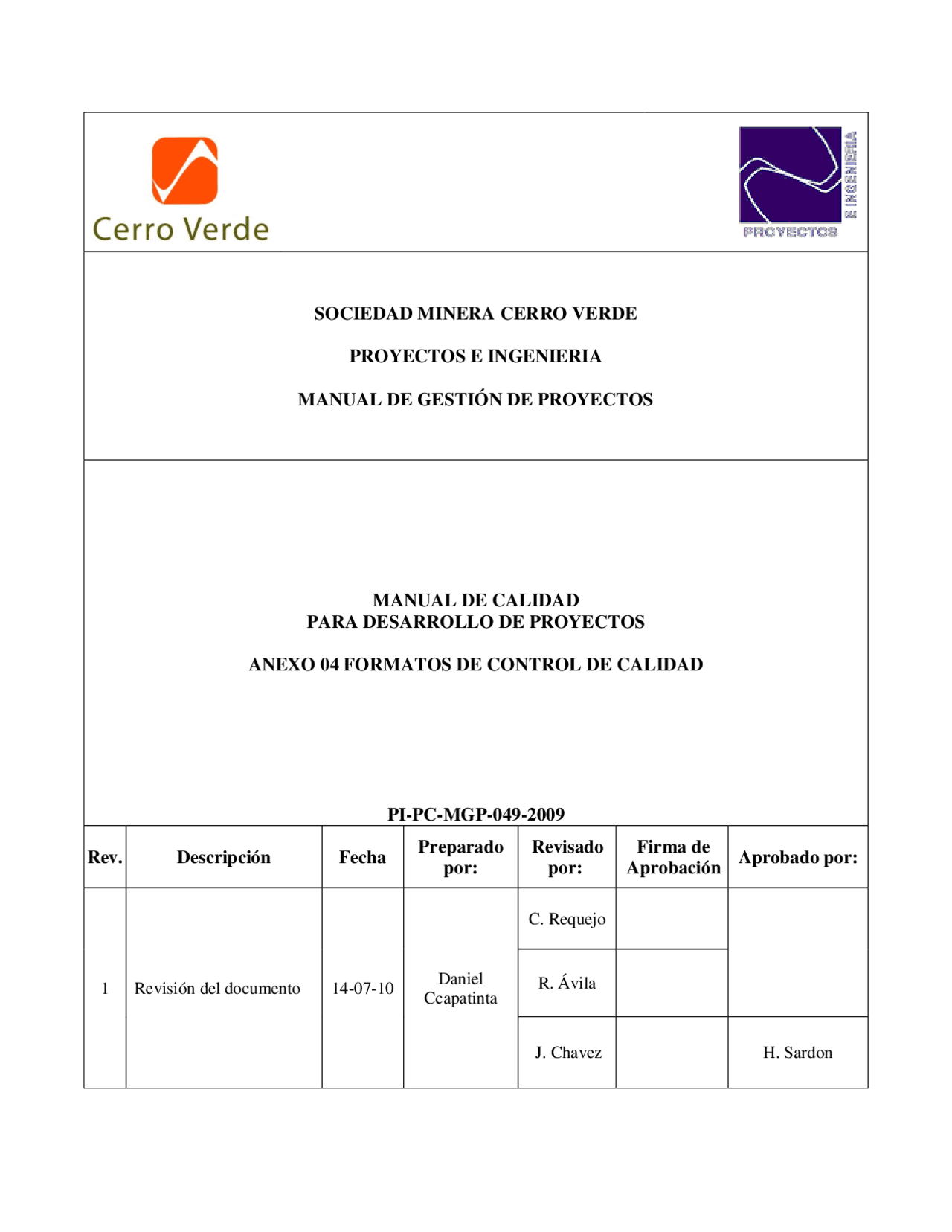

SOCIEDAD MINERA CERRO VERDE
PROYECTOS E INGENIERIA
MANUAL DE GESTIÓN DE PROYECTOS
MANUAL DE CALIDAD
PARA DESARROLLO DE PROYECTOS
ANEXO 0 4 FORMATOS DE CONTROL DE CALIDAD
PI-PC-MGP- 049 - 2009
Rev. Descripción Fecha Preparado por:^ Revisado por: Aprobación^ Firma de Aprobado por:
1 Revisión del documento 14 - 07 - 10 CcapatintaDaniel
C. Requejo
R. Ávila
J. Chavez H. Sardon
SOCIEDAD MINERA CERRO VERDE S.A.A. ID del Documento:
ASEGURAMIENTO DE CALIDAD Revisión:
INDICE DE CONTROL DE CALIDAD Fecha:
Especialidad:
Reporte Insp_Mat_Eq_ Instrumento
Registro de trazo y replanteo topografico
Liberación para trabajos con energia
Registro de Ensayo de Evaporacion
Liberacion de Tanques de Concreto
Registro de observaciones
Inspección Albañileria
Inspección Sellado de Juntas
Inspección Cerramientos Metálicos
Inspección de Coberturas y Cerramientos
Inspecciones Especiales
Verificación Instalación de Sanitarios
Instalación puertas, ventanas, acabados
Inspección de Pintado
Listado de prueba de fuego pre construcción
Inspección prueba de fuego
Inspección pintura y cobertura - registro de discontinuidad
Inspección aislamiento térmico
Inspección del Suelo
Reporte de Ensayos de Laboratorio
Inspección de Geomembrana
Inspección de Alcantarilla y Registro
Pernos de Anclaje en Roca
Verificación Topográfica
Inspección de Excavación, Relleno y Compactación
Lista de Verificación de Prueba Hidráulica en Pozas
Cálculo de Caudal para Prueba Hidráulica en Pozas
Registro de Prueba Hidraúlica en Pozas
Protocolo de relleno masivo
Protocolo de relleno estructural
Protocolo para liberación de excavación
Protocolo para colocación de tuberia con coulvert
Protocolo para colocación de alcantarilla
Protocolo de imprimación asfaltica
Protocolo de colocación de mezcla asfaltica en caliente
Registro de inspección de campo
Ensayo de densidad campo cono de arena
Registro de calibración de equipo topografico
Registro de instalación de anclajes en roca
Registro de proctor modificado ASTM D 1557
Registro de analisis granulometrico por tamizado ASTM D 422
Registro de gravedad especifica ASTM C 127
Registro de contenido de humedad en laboratorio ASTM D 2216
Registro de calibración molde Ø 6
Registro de calibración de cono y arena 6
Limite liquido, limite plastico e indice de plasticidad-ASTM D 4318
Registro de control de compactación en sitio
QC-C-
QC-G-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
CODIGO DEL PROYECTO NOMBRE DEL PROYECTO
REVISION
QC-G-
QC-G-
QC-A-
QC-A-
QA-G-
Jul-
General
OBSERVACIONES
QC-C-
QC-C-
QC-C-
QC-C-
AREA
QC-A-
QC-A-
QC-G-
QC-A-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
QC-C-
DESCRIPCION DEL CONTROL
N DE CONTRATO
CONTRATISTA
QC-A-
QC-A-
QC-C-
QC-G-
QC-G-
QC-A-
QC-A-
N ORDEN DE TRABAJO
FECHA
OTROS
INSPECCIONES CIVIL
CODIGO FECHA
INSPECCIONES DE ARQUITECTURA Y ACABADOS
FORMATOS GENERALES Y FLUJOGRAMAS
QC-A-
QC-A-
QC-A-
QC-C-
QC-C-
QC-C-
QA-G-007- Indice de QC.xls 1/
Rigidez dieléctrica del Líquido
Montaje mecánico de Switchgear - MCC
Circuito de motor 460V (480V MCC)
Resistencia de aislamiento (Equipo)
Motor eléctrico actividades mecánicas
Registro de Inspeccion - Instalacion de la Red a Tierra
Registro de Prueba de Puesta a Tierra
Registro de Medicion de Resistividad del Terreno
Verificacion de continuidad de alambres y cables
Registro de Instalacion de tuberia PVC-SAP
Registro de instalacion de Tuberia Conduit
Registro de Soldadura Exotérmica
Relación de absorción e indice de polarización de equipos
Registro de montaje de equipos electricos e instrumentació
Nivelación de refuerzo de pata
Relleno y compactación
Inspección técnica de ensamble
Medida de aterramiento de instalación
Izado de poste
Inspección de poste
Inspección de torres
Instalación de retenidas
Ajuste de tensión del conductor
Listado de Revisión de Equipo Eléctrónico
Lista de Verificación de Esquema de Control
Lista de Verificación de Paneles de Control y Relay
Registro de Inspección de Baterías y Cargador de Baterías
Certificación de la instalación
Calibración de transmisor
Inspección de lazos
Calibración del equipo de prueba
Paneles de control
Presión de instrumentos
Presión de válvulas de seguridad
Calibración de válvula de control
Datos de interruptores
Presión de instrumentos
Válvula de control ON - OFF
Inspección en fábrica
Observaciones de Sistemas de Control
Instrumento de temperatura
Instrumento de presión
Ajuste de los interruptores de alarmas al proceso
Inspección del PLC
Inspección del PLC (Equipamiento)
Inspección del PLC (Módulos)
Inspección del PLC (Módulo Digital)
Inspección del PLC (Módulo Analógico)
Registro de prueba de presion de instrumentos
Registro de prueba de rotámetro
Registro de prueba de switch de nivel on-off
Registro de prueba de electrovalvula On OFF
Registro de soldadores homologados en tanques
Prueba de tintes penetrantes
Pruebas de Vacio en fondo de tanques
Prueba neumática a las planchas de refuerzo
Registro de tomas radiograficas en tanques
Registro de reparaciones de tomas radiograficas
Registro de ensayos radiográficos adicionales en tanques
Registro de prueba hidrostática en tanques
Registro de soldadores homologados en estructuras
Registro de ensayos radiográficos o ultrasonido en estructuras
QC-E-
QC-E-
QC-E-
QC-I-
QC-I-
QC-E-
QC-E-
QC-E-
QC-I-
QC-I-
QC-I-
QC-M-
QC-LA-
QC-LA-
QC-I-
QC-I-
QC-I-
QC-M-
QC-I-
QC-I-
QC-LA-
QC-LA-
INSPECCIONES INSTRUMENTACION & CONTROL
QC-E-
QC-M-
QC-I-
QC-M-
QC-I-
QC-I-
QC-M-
QC-M-
INSPECCIONES MECANICO
QC-M-
QC-M-
QC-M-
QC-I-
QC-I-
QC-I-
QC-I-
QC-I-
QC-I-
QC-I-
QC-M-
QC-I-
QC-I-
QC-I-
QC-I-
QC-I-
QC-I-
INSPECCIONES ELECTRICIDAD-LINEAS AEREAS
QC-LA-
QC-LA-
QC-LA-
QC-LA-
QC-LA-
QC-E-
QC-E-
QC-E-
QC-I-
QC-I-
QC-I-
QC-E-
QC-E-
QC-E-
QC-E-
QA-G-007- Indice de QC.xls 3/
Registro de reparaciones en ensayos radiográficos o ultrasonido
Registro de ensayos adicionales en radiografia o ultrasonido
Inspección Visual de soldadura
Inspección de Construcción de Tanque en Terreno
Autorización para cierre de recipiente
Inspección e Instalación de Recipientes
Registro de Preparacion Superficial
Registro Recepcion de Perfiles de Acero
Registro de Control de Trazo y Corte
Registro de Control de Rolado
Registro de Aplicacion de Recubrimientos
Ubicación final de pernos de anclaje
Registro de ensayos de tracción-soldadura con extrusora(exotermico)
Registro Soldadura con Extrusora
Dimensionamiento de pernos de anclaje
Dimensionamiento de pernos de anclaje-Insertos
Registro de contrastación de torquimetro
Registro de pre arenado de superficies
Registro de pre pintado de superficies
Instalación de Equipos
Protocolo de pre-alineamiento de equipos por acople
Protocolo de alineamiento final de equipos por acople
Protocolo de alineamiento de equipos unidos por faja
Prueba de Bomba Centrifuga
Registro de instalacion de equipos
Registro de inspeccion de recipientes
HVAC Inspection
Inspección de Grúa
Inspección de Faja Transportadora
Inspección de Soprte de Rodamiento
Inspección de Almacenamiento de equipo
Registro General de ajuste y torqueo
Registro de Control Dimensional en Armado
Registro de soldadores homologados en tuberías
Inspección Visual de Soldadura
Requerimiento de Radiografía
Registro de ensayos radiográficos o ultrasonido
Registro de reparaciones en ensayos radiográficos o ultrasonido
Registro de ensayos adicionales en radiografia o ultrasonido
Estadísticas de Defectos de Radiografía rechazables
Inspección Pre-hidro para Post-hidro
Protocolo de torqueo de bridas
Protocolo de prueba hidrostática en tuberías
Protocolo de limpieza interna de tuberías
Registro de pruebas de campo de probeta en HDPE
Inspección Visual de soldadura HDPE
Reporte diario de Soldadura
Registro de control dimensional de spools de tuberias
Registro de liberación de spools de tuberias
Protocolo de instalación de tuberia ac e inox
Reporte de Ensayos Tintes Penetrantes para tuberias
INSPECTOR FECHA
QC-M-
QC-M-
QC-M-
QC-M-
QC-M-
QC-M-
QC-M-
QC-M-
QC-M-
QC-ME-
QC-M-
QC-M-
QC-M-
QC-M-
INSPECCIONES MECANICO-TUBERIAS
QC-MT-
QC-ME-
QC-ME-
QC-M-
QC-M-
QC-M-
QC-MT-
QC-MT-
QC-MT-
QC-MT-
QC-MT-
QC-MT-
QC-MT-
QC-MT-
QC-MT-
QC-ME-
QC-MT-
QC-MT-
QC-MT-
QC-ME-
QC-ME-
QC-ME-
QC-ME-
QC-ME-
QC-ME-
INSPECCIONES MECANICO-EQUIPO
QC-M-
QC-M-
QC-M-
QC-MT-
QC-MT-
QC-MT-
QC-MT-
QC-MT-
QC-ME-
QC-ME-
QC-ME-
QC-ME-
QC del Contratista: Nombre: Fecha: Firma:
Supervisión de Contratista: Nombre: Fecha: Firma:
QA del Contratista: Nombre: Fecha: Firma:
Revisado por SMCV: Nombre: Fecha: Firma:
QA-G-007- Indice de QC.xls 4/
SOCIEDAD MINERA CERRO VERDE S.A.A. ID del Documento:
ASEGURAMIENTO DE CALIDAD Revisión:
INSPECCION DE ALBAÑILERIA Fecha:
Especialidad: UBICACIÓN HABITACION N°
ESPECIFICACION N° PLANO N°
ACEPTABLE ACEPTABLE
UNIDAD DE ALBAÑILERIA REFUERZO EN JUNTAS (barra y tipo de cercha) MATERIALES DE MORTERO (cemento, arena, agua) ALMACENAMIENTO
PROTECCION DE LA INTEMPERIE REFUERZOS EN PARED, JUNTAS, ETC.
DISPOSICION-ESPACIAMIENTO DE UNIDADES
UNIFORMIDAD DE JUNTAS LIMPIEZA Y SELLADO
ACABADO DE JUNTAS APARIENCIA DEL TRABAJO TERMINADO
ALINEAMIENTO
OBSERVACIONES
INSPECTOR FECHA
MEZCLA DEL MORTERO
INSPECCION DE MATERIALES
INSPECCION DE INSTALACION
ANCLAJE AL ACERO ESTRUCTURAL
QC-A-
mar- Arquitectura
Realizado por QC del Contratista: Nombre: Fecha: Firma:
Aprobado por Supervisión de Contratista:Nombre:
Fecha: Firma:
Revisado por QA del Contratista: Nombre: Fecha: Firma:
Revisado por SMCV: Nombre: Fecha: Firma:
SOCIEDAD MINERA CERRO VERDE S.A.A. ID del Documento:
ASEGURAMIENTO DE CALIDAD Revisión:
INSPECCION DE CALAFATEO / SELLADO Fecha:
Especialidad: UBICACIÓN PRODUCTO UTILIZADO ELEVACION
ESPECIFICACION N° PLANOS N°
ACEPTABLE ACEPTABLE
ENVASE/CONTENEDOR ORIGINAL SELLO DE "PROBADO Y APROBADO"
ETIQUETAS
LIMPIEZA
APROPIADAS JUNTAS ASERRADAS EN LOSA
PROTECCION DE SUPERFICIE ADYACENTE
MEZCLA Y APLICACIÓN DEL SELLANTE
OBSERVACIONES
INSPECTOR FECHA
CURADO
DE ACUERDO A LAS INDICACIONES DEL
FABRICANTE
NOMBRE DEL FABRICANTE Y DENOMINACION
DEL PRODUCTO
LIMPIEZA DE SUPERFICIES ADYACENTES Y
RETIRO DE CINTA
IMPRIMANTE APLICADO
APLICACIÓN
SEÑALADO Y ALISADO DE SUPERFICIES
MANIPULACION Y ALAMACENAMIENTO DEL MATERIAL
PREPARACION DE JUNTAS
PRUEBA DE ADHERENCIA REALIZADA O
TRATAMIENTO DE JUNTAS
QC-A-
mar- Arquitectura
Realizado por QC del Contratista: Nombre: Fecha: Firma:
Aprobado por Supervisión de Contratista:Nombre:
Fecha: Firma:
Revisado por QA del Contratista: Nombre: Fecha: Firma:
Revisado por SMCV: Nombre: Fecha: Firma:
SOCIEDAD MINERA CERRO VERDE S.A.A. ID del Documento ASEGURAMIENTO DE CALIDAD Revisión: INSPECCION DE COBERTURAS - CERRAMIENTOS Fecha: Especialidad: PROYECTO: N°SISTEMA AREA: CODIGO FACILIDAD: CONTRATISTA: FECHA: ESPECIFICACION: N° REGISTRO: PLANOS: PAGINA: DE ELEMENTO (s):
ESQUEMA DE ARMADURA
LISTA DE VERIFICACION:
DESCRIPCION RESULTADO
EL MONTAJE DE LA ESTRUCTURA DE SOPORTE ESTA TERMINADA, INCLUYENDO PERFORACIONES MAYORES
DISTRIBUCION DE PANELES CORRECTA SEGUN PLANO, PERFECTAMENTE UNIDOS SIN ABERTURAS
CORRECTO SELLADO DE ELEMENTOS QUE ATRAVIESAN COBERTURA (Indicar el nombre del compuesto usado) LA ABERTURA ENTRE ESTRUCTURA Y COBERTURA ES LA ADECUADA CORRECTA COLOCACION DE ACCESORIOS DE TECHO (cenefas, esquineros, etc) CORRECTA COLOCACION DE CUMBRERA CORRECTA COLOCACION DE REFUERZO Y SELLADO DE CANALETAS
LIMPIEZA DE LAS SUPERFICIES EXPUESTAS RETOQUES DE PINTURA OTROS (especificar)
LEYENDA: C: CONFORME NC: NO CONFORME N/A: NO APLICA
COMENTARIOS / OBSERVACIONES:
INSPECTOR FECHA
COMENTARIOS
LAS PUNTAS DE LAS UNIONES EMPERNADAS DE COBERTURAS ESTAN ESMERILADAS O CUBIERTAS PARA
NO PERMITIR ENGANCHES O DAÑOS FISICOS
EL MATERIAL DE COBERTURA NO ESTA DAÑADO, CUMPLE ESTANDARES / ESPECIFICACIONES Y CON
REQUERIMIENTOS VISUALES PARA REALIZAR SU INSTALACION.
CORRECTA COLOCACION, DISTRIBUCION Y SELLADO DE AUTOPERFORANTES (indicar cantidad de autoperfo- rantes / plancha y nombre de sellante)
QC-A- 0 mar- Arquitectura
Realizado por QC del Contratista: Nombre:
Fecha:
Firma:
Aprobado por Supervisión de Contratista: Nombre: Fecha: Firma:
Revisado por QA del Contratista: Nombre: Fecha: Firma:
Revisado por SMCV: Nombre: Fecha: Firma:
SOCIEDAD MINERA CERRO VERDE S.A.A. ID del Documento:
ASEGURAMIENTO DE CALIDAD Revisión:
INSPECCIONES ESPECIALES Fecha:
Especialidad: UBICACIÓN PLANO N° ESPECIFICACION N°
DESCRIPCION DEL ITEM INSPECCIONADO
ACEPTABLE ACEPTABLE
UBICACIÓN E INSTALACION
ANCLAJE
AJUSTE, PLOMADA, ALINEAMIENTO
ACABADO
OBSERVACIONES
INSPECTOR FECHA
MARCAS Y ETIQUETADO
OPERACIÓN
PROTECCION
APARIENCIA FINAL
QC-A-
mar- Arquitectura
Realizado por QC del Contratista: Nombre: Fecha: Firma:
Aprobado por Supervisión deContratista: Nombre: Fecha: Firma:
Revisado por QA del Contratista: Nombre: Fecha: Firma:
Revisado por SMCV: Nombre: Fecha: Firma:
SOCIEDAD MINERA CERRO VERDE S.A.A. ID del Document ASEGURAMIENTO DE CALIDAD Revisión: INSTALACION DE PUERTAS, VENTANAS Fecha: y ACABADOS Especialidad: PROYECTO: N°SISTEMA AREA: CODIGO FACILIDAD: CONTRATISTA: FECHA: ESPECIFICACION: N° REGISTRO: PLANOS: PAGINA: DE
1. PUNTOS DE CONTROL PARA PUERTAS Y VENTANAS: PUERTAS ( ) VENTANAS ( ) COMENTARIOS . UBICACION, ALTURA Y LIMITES DE VANO ES CORRECTO . MEDIDAS NOMINALES ESTA DE ACUERDO A ESPECIFICACIONES Y/O PLANOS . NO PRESENTA DEFECTOS FISICOS SUPERFICIALES (abolladuras, quiñes,etc) . SUPERFICIE INTERIOR Y EXTERIOR ESTA LIMPIA (sin grasa, suciedad, etc) . CUENTA CON ACCESORIOS COMPLETOS, MANIJAS, BISAGRAS, ETC. . LA INSTALACION FINAL CUMPLE CON EL CIERRE ADECUADO SIN TRABAS, NI LUZ EN LOS MARCOS . LA INSTALACION CUMPLE CON LOS REQUERIMIENTOS DE PLANITUD, VERTICALIDAD Y ACABADO (pintado, brillo y limpieza) . LA PUERTA / VENTANA ABRE Y CIERRA PERFECTAMENTE Y CON FACILIDAD 2. PUNTOS DE CONTROL ACABADOS:
CERAMICOS VINILICO COMENTARIOS
. EL AREA DE RECUBRIMIENTO ESTA TRAZADA PARA LLEVAR ACABO LA COLOCACION DE CERAMICO /VINILICO, EL AREA APROXIMADA ES= ………………….. m . LA SUPERFICIE ESTA LIMPIA, EXCENTA DE GRASA, PARTICULAS EXTRAÑAS, ETC . LA SUPERFICIE ESTA PREPARADA CON LA RAYADURA PARA LA ADHERENCIA DEL MORTERO. . ESTA ESTABLECIDO METODO PARA COLOCACION DE CERAMICOS / VINILICOS DESCRIBIR METODO: ………………………………………………………………………………………………. ………………………………………………………………………………………………………………………………………………………………… . SE HA VERIFICADO ALTURA Y LIMITES PARA ZOCALOS . LA SUPERFICIE FINAL COLOCADA, CUMPLE CON LOS REQUERIMIENTOS DE PLANITUD, VERTICALIDAD Y ACABADO (brillo y limpieza) LEYENDA: C: CONFORME NC: NO CONFORME N/A: NO APLICA COMENTARIOS / OBSERVACIONES:
APROBACION:
INSPECTOR FECHA
QC-A- 0 mar- Arquitectura
Realizado por QC del Contratista: Nombre:
Fecha:
Firma:
Aprobado por Supervisión de Contratista: Nombre: Fecha: Firma:
Revisado por QA del Contratista: Nombre: Fecha: Firma:
Revisado por SMCV: Nombre: Fecha: Firma:
SOCIEDAD MINERA CERRO VERDE S.A.A. ID del Document ASEGURAMIENTO DE CALIDAD Revisión: INSPECCION DEL PINTADO Fecha:
Especialidad:
PROYECTO: N°SISTEMA
AREA: CODIGO FACILIDAD:
CONTRATISTA: FECHA:
ESPECIFICACION: N° REGISTRO:
PLANOS: PAGINA: DE
ELEMENTO(S) A PINTAR:
1. DATOS GENERALES:
. MARCA DE PINTURA: …………………………………………………………………………. COLOR DE PINTURA: …………………………………………………….
. ESPECIFICAR SI LA MEDICION ES EN HUMEDO O EN SECO: ………………………. AREA A PINTAR: …………………….…………………………….. m . EQUIPO DE MEDICION USADO: …………………………………………………………... NUMERO DE CAPAS: …….……………………………………….. SI NO COMENTARIOS . LA HOJA TECNICA DEL PRODUCTO CUMPLE CON LA ESPECIFICACION TECNICA REQUERIDA ………………………………… . LA SUPERFICIE A PINTAR SE ENCUENTRA HABILITADA PARA PINTADO ………………………………… (Area señalizada, limpia, seca y libre de condensación) ………………………………… . LA PINTURA SE HA MEZCLADO, DILUIDA Y APLICADA EN CONCORDANCIA CON SU HOJA TECNICA ………………………………… . LA BASE ESTA DE ACUERDO CON LA ESPECIFICACION ………………………………… . TONALIDAD FINAL DEL ACABADO ES ACEPTABLE ………………………………… 2. PARTES CONTROLADAS: DESCRIPCION 1 2 3 4
LEYENDA: C: CONFORME NC: NO CONFORME N/A: NO APLICA COMENTARIOS / OBSERVACIONES:
INSPECTOR FECHA
QC-A-
mar-
Arquitectura
CODIGO (^) SUPERFICIALCONTROL CONTROL DE ESPESORES PROMEDIO RESULT.
Realizado por QC del
Contratista:
Nombre:
Fecha:
Firma:
Aprobado por Supervisión de
Contratista:
Nombre:
Fecha:
Firma:
Revisado por QA del
Contratista:
Nombre:
Fecha:
Firma:
Revisado por SMCV:
Nombre:
Fecha:
Firma:
SOCIEDAD MINERA CERRO VERDE S.A.A. ID del Documento:
ASEGURAMIENTO DE CALIDAD Revisión: 0
INSPECCION PRUEBA DE FUEGO Fecha:
Especialidad: UBICACIÓN PLANO N°
ACEPTABLE ACEPTABLE
PROBETA EN SITIO
SHOTCRETE
ACEPTABLE ACEPTABLE
PARA PREPARAR
LIMPIEZA DE GALVANIZADO
TANQUE Y/O CUBIERTA DE ACERO PARA ESTE REPORTE
OBSERVACIONES
INSPECTOR FECHA
IMPERFECCIONES EN SUPERFICIE
PROTECCION EN CASO DE PRE-MONTAJE SUPERFICIE TERMINADA COMPARADA CONMUESTRA
PREPARACION DE SUPERFICIE (Método) SIGUIERON RECOMENDACIONES DEL FABRICANTE ESPESOR DE PELICULA ADECUADO (SECO O HUMEDO)
ACOPLE ADECUADO
ALMACENAMIENTO ADECUADO DE MATERIALES TEMPERATURA DE AMBIENTE Y SUPERFICIAL
HOJA TECNICA DEL AEROSOL
PREPARACION DE SUPERFICIE (Limpieza)
ARANDELAS Y ESPACIAMIENTOS ADECUADOS
PRUEBA DE FUEGO EPOXICA
ACERO ESTRUCTURAL Y TANQUES
PRUEBA DE FUEGO APROPIADA
QC-A-
mar- Arquitectura
SEPARACION DE CORDONES DE SOLDADURA Y
TRASLAPES ADECUADOS
Realizado por QC del Contratista: Nombre: Fecha: Firma:
Aprobado por Supervisión de Contratista: Nombre: Fecha: Firma:
Revisado por QA del Contratista: Nombre: Fecha: Firma:
Revisado por SMCV: Nombre: Fecha: Firma:
SOCIEDAD MINERA CERRO VERDE S.A.A. ID del Document
ASEGURAMIENTO DE CALIDAD Revisión:
INSPECCION PINTURA - COBERTURA Fecha:
Y REGISTRO DE PRUEBAS DE DISCONTINUIDAD Especialidad:
PLANO N° / HOJA / REV. AREA / UNIT SUPERINTENDENTE / CAPATAZ
INSTRUMENTO N° REGISTRO N° PAQUETE DE PRUEBA N°
DESDE HASTA 1 2 3 4 5 6 7 8 9
QC-A-
mar- Arquitectura
SECN° LINEA N° HOJA / REV. LONGITUD SEGMENTO INSPECCION DISCONTINUIDAD PRUEBA OBSERVACIONES
Realizado por QC del Contratista: Nombre: Fecha: Firma:
Aprobado por Supervisión deContratista: Nombre: Fecha: Firma:
Revisado por QA del Contratista: Nombre: Fecha: Firma:
Revisado por SMCV: Nombre: Fecha: Firma:
UBICACIÓN EQUIPO / SISTEMA N°
TIPO DE AISLAMIENTO HOJA O PAGINA LISTA DE EQUIPOS LISTA DE LINEAS
OBSERVACIONES
INSPECTOR FECHA
USO ADECUADO DE MASILLA RESISTENTE A LA
INTEMPERIE EN ACCESORIOS PARTE EXTERNA CORRUGADA EN RECIPIENTES
FAJAS ADECUADAS EN EXTERIOR METALICO TRASLAPES Y ESPACIAMIENTOS ADECUADOS
USO APROPIADO DE CLIPS "S" EN PARTE VERTICAL PROTECCION PRINCIPAL ADECUADA ENRECIPIENTES VERTICALES
RESISTENCIA A LA INTEMPERIE FRIO (TUBERIAS Y EQUIPOS)
USO ADECUADO DE MASILLA COMO BARRERA DE
VAPOR EN PINTURA
NO USO DE TORNILLOS EN ZONA FRIA EXCEPTO EN
SISTEMA DE JUNTA ESTATICA
AISLAMIENTO ACUSTICO
ADECUADO ESPESOR DE MATERIAL FAJAS Y RESPIRADEROS ADECUADOS
APLICACIÓN APROPIADA EN REFUERZOS USO APROPIADO DE MATERIAL DE RELLENO Y/OMASILLA
NOMBRE DE PLACAS EXPUESTO
CUBIERTAS REMOVIBLES
ADECUADO EMPLANTILLADO Y ROTULADO PARA
IDENTIFICACION
Realizado por QC del Contratista: Nombre: Fecha: Firma:
Aprobado por Supervisión de Contratista: Nombre: Fecha: Firma:
Revisado por QA del Contratista: Nombre: Fecha: Firma:
Revisado por SMCV: Nombre: Fecha: Firma:
SOCIEDAD MINERA CERRO VERDE S.A.A. ID del Documento:
ASEGURAMIENTO DE CALIDAD Revisión: 0
INSPECCIÓN DE SUELOS Fecha:
Especialidad: PROYECTO: N° SISTEMA: ÁREA: CÓDIGO FACILIDAD: CONTRATISTA: FECHA: ESPECIFICACIÓN: N° REGISTRO: PLANOS: PÁGINA: DE UBICACIÓN: PROCEDENCIA DEL MATERIAL: PEDESTAL P1 Nº 1 CANTERA MIRADOR En caso no existan rellenos: En caso existan rellenos: ACEPTABLE ACEPTABLE ELIMINACIÓN DE MATERIAL INADECUADO PREPARACIÓN DE LA SUPERFICIE SIN PRESENCIA DE AGUA MATERIAL DE RELLENO APROBADO SUPERFICIE FIRME Y ESTABLE ESPESOR DE LA CAPA SUPERFICIE PERFILADA Y LIMPIA MÉTODO DE COMPACTACIÓN CONTROL DE HUMEDAD PREPARACIÓN DE LA CAPA SUPERFICIE FINAL ENSAYOS COMPLETOS Y RESULTADOS ACEPTABLES
OBSERVACIONES / COMENTARIOS
NOTA: ES IMPERATIVO QUE A ESTE FORMATO SE LE ADJUNTE UN ESQUEMA DE UBICACIÓN DE LA INSPECCIÓN
QC-C- 001
mar- Civil
Realizado por QC del Contratista: Nombre: Fecha: Firma:
Aprobado por Supervisión deContratista: Nombre: Fecha: Firma:
Revisado por QA del Contratista: Nombre: Fecha: Firma:
Revisado por SMCV: Nombre: Fecha: Firma:
