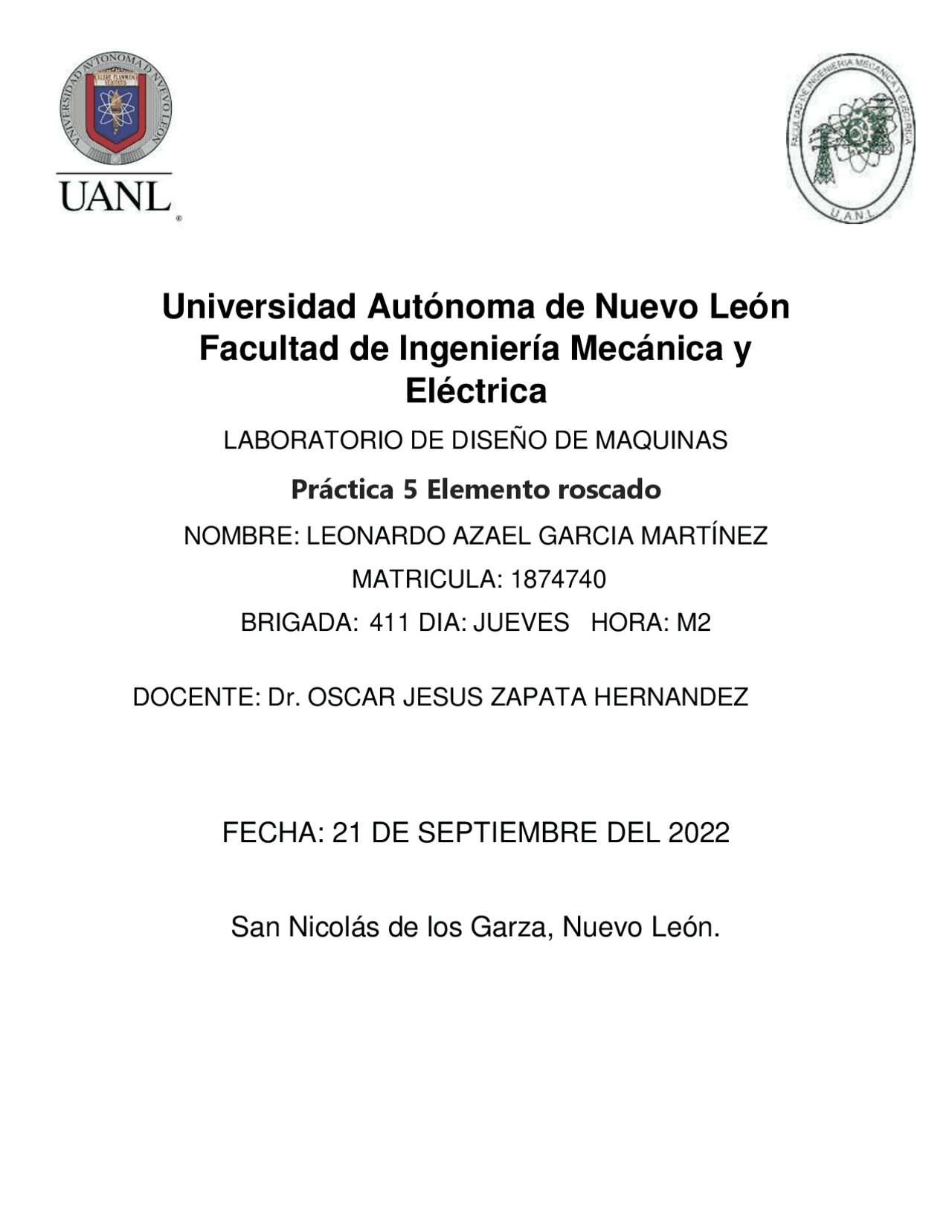

En este documento se presenta la práctica 5 del Laboratorio de Diseño de Máquinas de la Facultad de Ingeniería Mecánica y Eléctrica de la Universidad Autónoma de Nuevo León, donde se enseña a realizar el proceso de roscado en SolidWorks. El documento incluye información sobre qué es un roscado, tipos de roscas y estándares de roscas, así como instrucciones paso a paso para crear un tornillo y una tuerca en el software. El estudiante Leonardo Azael Garcia Martínez realiza el ejercicio bajo la supervisión del docente Oscar Jesús Zapata Hernández.
Tipo: Ejercicios
1 / 6
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
ROSCADOS
El roscado es un proceso de mecanizado o tallado de roscas que se puede efectuar con machuelos o terrajas (manuales o de máquina), en máquinas taladradoras y fresadoras, en tornos o por laminado. Su función es la de permitir la inserción de un elemento (tornillo, perno) en el interior de un hueco con forma y rosca equivalente (tuerca) por medio de un movimiento circular para integrar ambas piezas en un solo conjunto.
Existen diferentes tipos de rosca, su forma y características dependerán de la aplicación a utilizar. La principal diferencia es en base a su forma, hay cinco tipos: agudas (tornillos de fijación y unión), trapeciales, sierra, redondeadas (éstas se utilizan para movimiento o transporte), cuadradas (uso poco común). Estándares de rosca Las herramientas de roscado con macho se fabrican en cinco estándares diferentes: ISO, ANSI, DIN, DIN/ANSI y JIS. Los estándares DIN e ISO son habituales en todo el mundo, el ANSI es más habitual en el mercado americano y el JIS es más habitual en los mercados asiáticos.
Teniendo encuentra lo anterior usamos de nuevo la herramienta de hélices para hacer la forma que necesitemos seleccionando la punta de la figura Ya teniendo las dos partes anteriores usamos una nueva pestaña, pero ahora de ensamblaje donde mandamos a llamar a las dos piezas realizadas anteriormente Usando la herramienta de relación de posición unimos las dos figuras usando la distancia de la tuerca al fondo del tornillo
EJERCICIO: 2 Como el ejercicio anterior usamos el software y ponemos las unidades con las cuales trabajaremos he iniciamos usando la herramienta de línea para hacer la figura y después poner las medidas requeridas, así como iniciar del eje de la vista Teniendo lo anterior usamos la herramienta de extrusión para la figura anteriormente dibujada usando el Angulo que se nos indica En esta parte usamos la herramienta de chaflan con el Angulo de 45 con el cual nos permite redondear la pieza de la parte de atrás, así como su distancia que en este caso es 1 Terminando con la pieza usamos de nuevo la herramienta de hélice para la rosca del tornillo y elegimos la parte redonda de la figura poniendo la distancia y el número de revoluciones.
