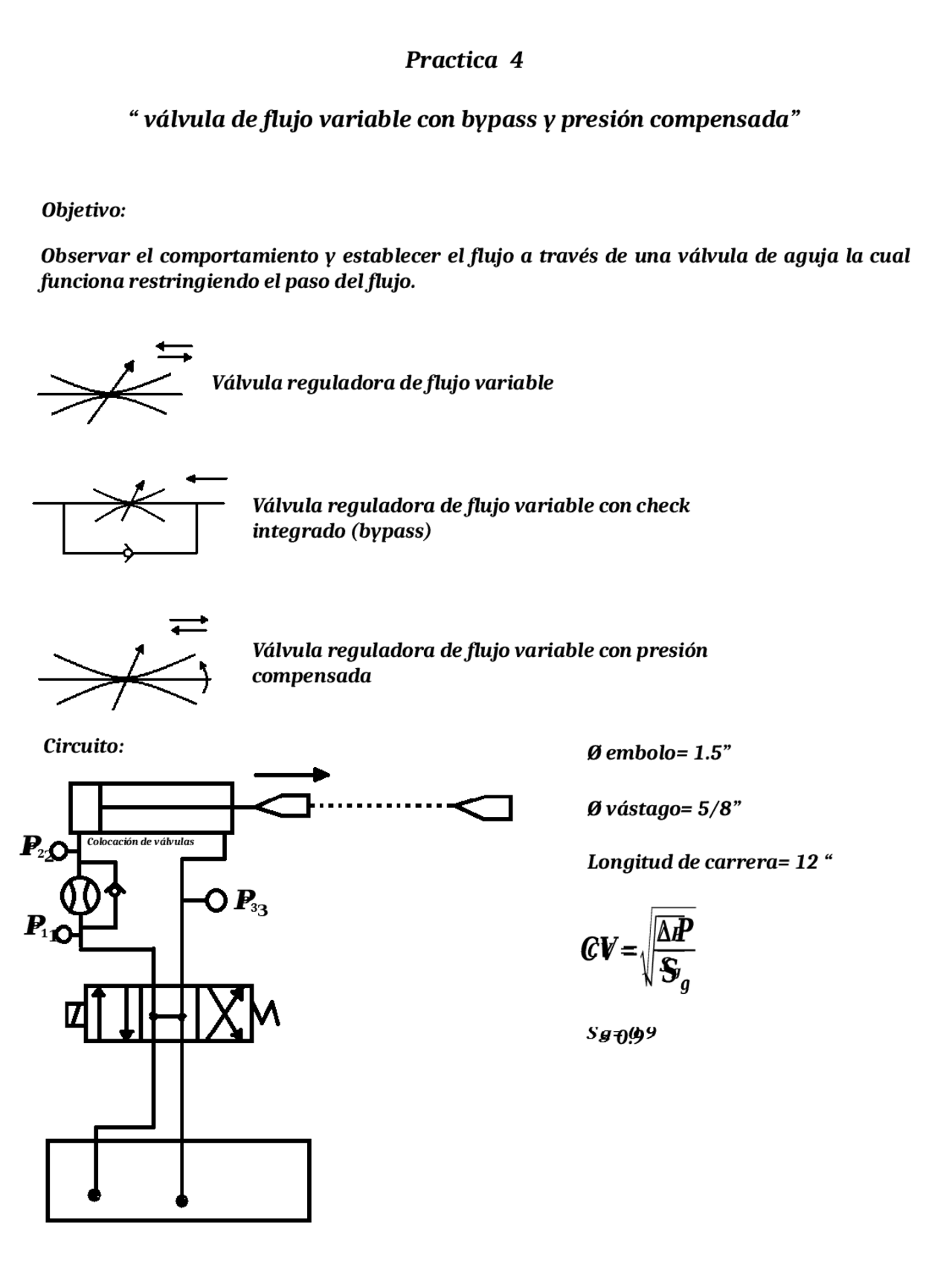

Practica 4
“ válvula de flujo variable con bypass y presión compensada”
Objetivo:
Observar el comportamiento y establecer el flujo a través de una válvula de aguja la cual
funciona restringiendo el paso del flujo.
Válvula reguladora de flujo variable
Válvula reguladora de flujo variable con check
integrado (bypass)
Válvula reguladora de flujo variable con presión
compensada
Circuito:
𝑷 𝟐 𝑷 𝟏 𝑷 𝟑
Ø embolo= 1.5”
Ø vástago= 5/8”
Longitud de carrera= 12 “
𝑪𝑽 =
∆ 𝑷 𝑺𝒈
Colocación de válvulas
válvula 1 Q P1 P2 P velocidad de salida velocidad de regreso
C.V ∆P(1-2)
abierta salida 3.5 gpm 200 psi 40 psi 0 psi 0.63 ft/s 0.76 ft/s 0.26 160 psi final 0 gpm 400 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 -90 psi Semi cerrada salida 2.5 gpm 400 psi 40 psi 0 psi 0.45 ft/s 0.54 ft/s 0.125 360 psi final 0 gpm 490 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 0 psi cerrada salida 0 gpm 400 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 400 psi final 0 gpm 490 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 490 psi válvula 2 Q P1 P2 P velocidad de salida velocidad de regreso
C.V ∆P(1-2)
abierta salida 3.5 gpm 40 psi 40 psi 0 psi 0.63 ft/s 0.76 ft/s 0 0 psi final 0 gpm 490 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 0 psi Semi cerrada salida 1.5 gpm 20 psi 18 psi 0 psi 0.27 ft/s 0.32 ft/s 1.0 2 psi final 0 gpm 490 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 0 psi cerrada salida 0 gpm 0 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 0 psi final 0 gpm 0 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 0 psi válvula 3 Q P1 P2 P velocidad de salida velocidad de regreso
C.V ∆P(1-2)
abierta salida 3.5 gpm 40 psi 40 psi 0 psi 0.63 ft/s 0.76 ft/s 0 0 psi final 0 gpm 490 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 0 psi Semi cerrada salida 3 gpm 25 psi 25 psi 0 psi 0.54 ft/s 0.65 ft/s 0 0 psi final 0 gpm 490 psi 490 psi 0 psi 0 ft/s 0 ft/s 0 0 psi cerrada salida 0 gpm 0 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 0 psi final 0 gpm 0 psi 0 psi 0 psi 0 ft/s 0 ft/s 0 0 psi
Resultados:
1- ¿Cuál es la función de la válvula de restricción variable?
R= la función de esta válvula es regular el flujo de gasto que fluye en ese momento dentro
de la válvula y además proporciona control de velocidad en los diferentes elementos
actuadores.
2- ¿explique los datos del manómetro el porque de la diferencia de presiones a la entrada
y salida de la válvula reguladora de flujo variable?
R= los cambios de presión se deben ala restricción que esta proporcionando la válvula al
fluido cuando se esta ajustando para darle una velocidad al cilindro que se desea.
3- Si por la válvula se encuentra fluyendo 1 GPM ¿Dónde se encuentra fluyendo el resto?:
R= cuando se encuentra fluyendo solo 1 GPM por la válvula, la presión generada en el
manómetro 1 empieza a elevarse y el gasto faltante empieza a fluir al deposito por medio
de la válvula de alivio.
4- ¿Explique porque la velocidad del cilindro aumenta o disminuye?
R= la velocidad del cilindro se modifica restringiéndole la cantidad de gasto que se le esta
aportando dentro de este y esto se debe al ajuste dado ala válvula reguladora de flujo.
