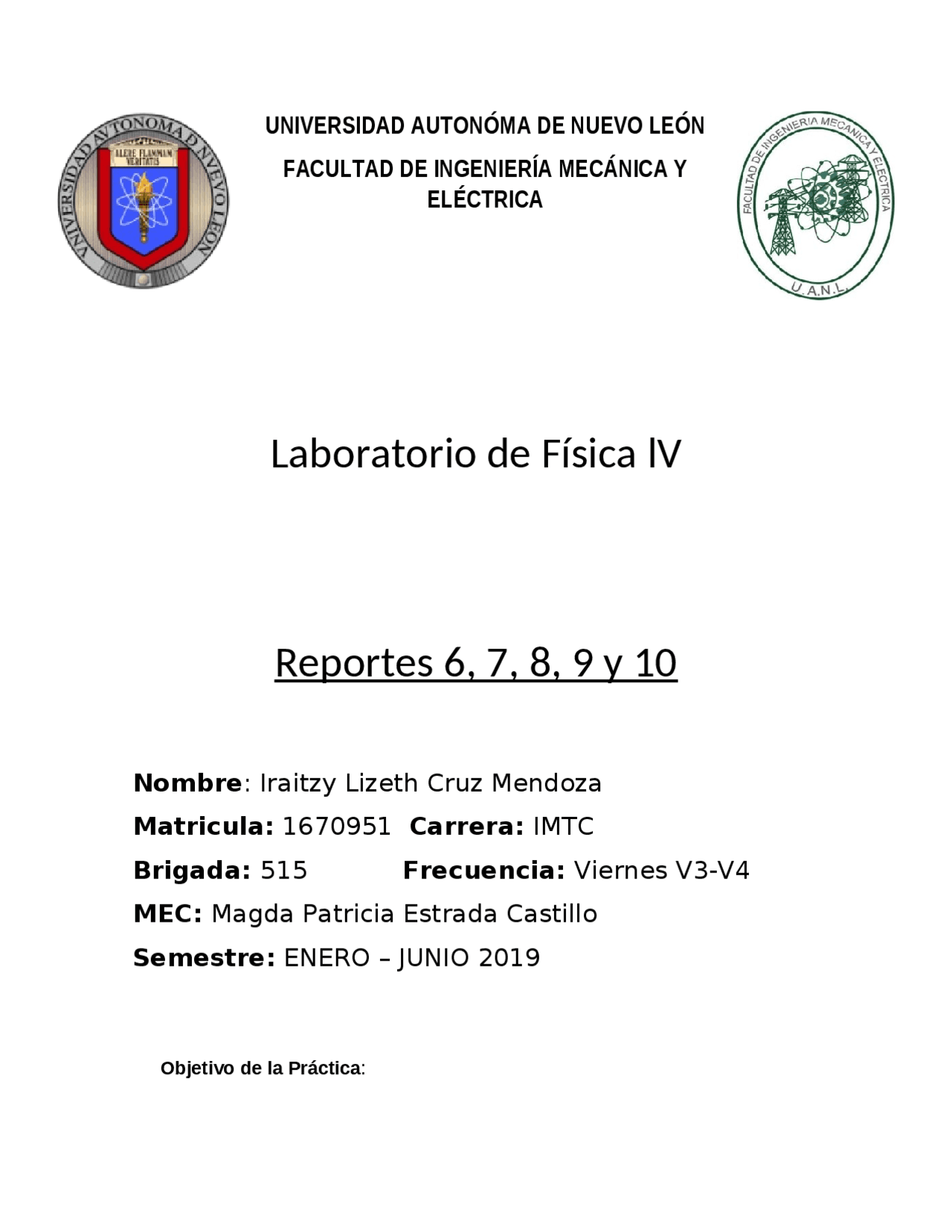

UNIVERSIDAD AUTONÓMA DE NUEVO LEÓN
FACULTAD DE INGENIERÍA MECÁNICA Y
ELÉCTRICA
Laboratorio de Física lV
Reportes 6, 7, 8, 9 y 10
Nombre: Iraitzy Lizeth Cruz Mendoza
Matricula: 1670951 Carrera: IMTC
Brigada: 515 Frecuencia: Viernes V3-V4
MEC: Magda Patricia Estrada Castillo
Semestre: ENERO – JUNIO 2019
Objetivo de la Práctica:
pf3
pf4
pf5
pf8
pf9

Vista previa parcial del texto

¡Descarga Prácticas Electrónica 1 y más Apuntes en PDF de Electrónica solo en Docsity!

UNIVERSIDAD AUTONÓMA DE NUEVO LEÓN

FACULTAD DE INGENIERÍA MECÁNICA Y

ELÉCTRICA

Laboratorio de Física lV

Reportes 6, 7, 8, 9 y 10

Nombre : Iraitzy Lizeth Cruz Mendoza

Matricula: 1670951 Carrera: IMTC

Brigada: 515 Frecuencia: Viernes V3-V

MEC: Magda Patricia Estrada Castillo

Semestre: ENERO – JUNIO 2019

Objetivo de la Práctica :

En esta práctica se buscara estudiar un caso de la difracción de la luz en

rendijas, además de apreciar este fenómeno de luz. En el experimento, se

buscara obtener el ángulo de difracción de la luz con cálculos realizados con

los datos obtenidos de las mediciones.

Marco Teórico:

En general la difracción ocurre cuando las ondas pasan a través de pequeñas

aberturas, alrededor de obstáculos o por bordes afilados. Cuando un objeto

opaco se encuentra entre la fuente puntual de luz y una pantalla como se

muestra en la imagen superior, la frontera entre las regiones sombreadas e

iluminada sobre la pantalla no está definida. Una inspección cuidadosa de la

frotera muestra que una pequeña cantidad de luz se desvía hacia la región

sombreada. La región fuera de la sombra contiene bandas alteradas brillantes

y oscuras, donde la intensidad de la primera banda es más brillante que la

región de iluminación uniforme.

La Difracción de Fresnel o también difracción del campo cercano es un

patrón de difracción de una onda electromagnética obtenida muy cerca del

objeto causante de la difracción (a menudo una fuente o apertura). Más

precisamente, se puede definir como el fenómeno de difracción causado

cuando el número de Fresnel es grande y por lo tanto no puede ser usada

la aproximación Fraunhofer (difracción de rayos paralelos).

Mediciones debidamente realizadas:

Una de las ramas más antiguas de la física es la óptica, ciencia de la luz, que

comienza cuando el hombre trata de explicar el fenómeno de la visión

considerándolo como facultad anímica que le permite relacionarse con el mundo

exterior.

Dejando de lado as ideas más antiguas sobre la naturaleza de la luz, los máximos

protagonistas de esta historia son Isaac Newton y Cristian Huygens. Ambos

científicos fueron contemporáneos y llegaros a conocerse en 1689. un año más

tarde aparece la obra de Huygens, mientras que Newton publica su obra en 1704.

en sus obras aparecen las dos teorías clásicas ondulatoria y corpuscular sobre la

naturaleza de la luz.

Teoría Corpuscular

Esta teoría se debe a Newton (1642-1726). La luz está

compuesta por diminutas partículas materiales emitidas a gran

velocidad en línea recta por cuerpos luminosos. La dirección de

propagación de estas partículas recibe el nombre de rayo

luminoso.

La teoría de Newton se fundamenta en estos puntos:

Propagación rectilínea. La luz se propaga en línea recta porque

los corpúsculos que la forman se mueven a gran velocidad.

Reflexión. se sabe que la luz al chocar contra un espejos se

refleja. Newton explicaba este fenómeno diciendo que las

partículas luminosas son perfectamente elásticas y por tanto la

reflexión cumple las leyes del choque elástico.

Objetivo de la Práctica :

Conocer la aplicación de las redes y experimentar de forma práctica sobre

el tema. En cuanto al experimento, determinar en el caso 1 su periodo y

longitud de onda, y en el caso 2 determinar el número de rendijas de la red de

parámetros desconocidos.

Marco Teórico:

Las redes de difracción son una herramienta muy útil para la medición de la

longitud de onda de la luz. Consiste en un gran número de rayas o rendijas

igualmente espaciadas y marcadas o grabadas sobre una superficie plana.

Cuando se trata de una red de reflexión la luz se refleja en los salientes entre

las rayas marcadas. En el caso de las redes de transmisión, la luz pasa a

través de los espacios transparentes que existen entre las rayas marcadas.

El diagrama de interferencia producido sobre una pantalla a gran distancia

de la red es el debido a un

gran número de focos

igualmente espaciados. Los

máximos de interferencia se

encuentran en ángulos q dados

por

d. sen ( ϑ )= ± m λ

en donde m se denomina

número de orden. La posición

de un máximo de interferencia

no depende del número de focos, pero cuantos más focos existan, más nítidos

e intensos serán dichos máximos.

Una interesante aplicación de las redes de difracción consiste en la

producción de una fotografía tridimensional denominada holograma. En una

fotografía ordinaria, se recibe y registra sobre una película la intensidad de la

luz reflejada por un objeto. Cuando la película se mira con luz transmitida, se

obtiene una imagen bidimensional. En un holograma, un haz procedente de un

láser se descompone o divide en dos haces, un haz de referencia y un haz

objeto. El haz objeto se refleja se refleja en el objeto a fotografiar, y el

diagrama de interferencia entre él y el haz de referencia se registra sobre una

película fotográfica. Esto puede hacerse porque el haz de láser es coherente,

de modo que puede mantenerse constante la diferencia de fase relativa entre

el haz de referencia y el haz objeto durante la exposición. Las franjas de

interferencia. En la película actúan como una red de difracción. Cuando se

Marco teórico extra:

Sea un foco de luz monocromática (=compuesta de una única longitud de onda )

que emite frente de ondas de cualquier forma. Cuando esta luz atraviesa un

agujero cuyo tamaño sea del orden de o menor que la longitud de

onda, independientemente de la forma del frente de ondas que está incidiendo

sobre el agujero, éste se convierte en un foco emisor de ondas (casi)

semiesféricas. A este fenómeno se llama difracción, y no debe ser confundido con

la refracción. Si en cambio ser un agujero es una rendija muy alargada de anchura

del orden de la longitud de onda , la rendija se convierte en una foco emisor de

ondas (casi) semicilíndricas. Una onda cilíndrica, así como una onda esférica, se

propaga en todas las direcciones. Se llama red de difracción a la sucesión de

rendijas muy estrechas separadas entre sí por la misma distancia d.

Veamos el caso de la figura 1, donde hay representadas tres rendijas de una red

de difracción; la anchura de cada rendija se toma prácticamente como cero, de tal

forma que podamos considerar que cada rendija es una fuente de frente de ondas

cilíndricas perfectas. Supongamos que ahora sobre la red incide

perpendicularmente no una luz monocromática sino luz blanca (=compuesta de

muchas longitudes de onda distintas). Cada rendija emite en todas las

direcciones cada una de las longitudes de onda de la luz blanca. Tomemos una

dirección, determinada por el ángulo medido con respecto a la perpendicular a

la red: en esta dirección llegan los rayos de cada longitud de onda a nuestro ojo

situado a gran distancia, por lo que podemos considerar que los rayos llegan

paralelos (también pueden llegar a un pequeño telescopio como en la práctica del

laboratorio). En el ojo se enfocan todos los rayos en punto y de esta forma se

llevan todos los rayos a interferir entre sí. Para cada longitud de onda, esta

interferencia será constructiva o destructiva dependiendo de si los rayos que

llegan desde cada rendija están o no en fase entre sí.

Objetivo de la Práctica:

Entender el fenómeno de la polarización, los tipos que existen, los materiales

polarizados, y la ley que explica la polarización, además de hacer un experimento

para conocer y observar más a detalle.

Marco Teórico:

En la polarización, las características transmitidas por una onda se filtran en una

dirección de desplazamiento entre todas las direcciones aleatorias inicialmente

posibles. Este fenómeno presenta particular interés en el caso de la luz, donde la

polarización del campo electromagnético que se transmite permite aprovechar con

fines específicos la energía asociada.

En las ondas mecánicas, se llama vector polarización al que define el

desplazamiento instantáneo de las partículas del medio sometidas a la oscilación

ondulatoria. Este vector puede apuntar, en principio, en cualquier dirección para

cada partícula.

  • En las ondas longitudinales, entendidas como aquellas en que las partículas

vibran en la dirección de desplazamiento de la onda, el vector polarización es

colineal con la dirección de propagación.

  • En las ondas transversales, donde las partículas del medio oscilan en

dirección perpendicular a la del movimiento de la onda, el vector polarización está

siempre contenido en un plano normal a la dirección de propagación.

Estas consideraciones sobre la polarización son extensibles también a las ondas

electromagnéticas, como en la luz.

El desplazamiento instantáneo de las partículas del medio sometidas a un

movimiento de oscilación según una onda mecánica adopta inicialmente cualquier

dirección y se expresa por medio del vector de polarización.

Dentro de las ondas transversales, el movimiento del vector polarización tiene

lugar en un plano perpendicular a la propagación de la onda. Para precisar con

mayor exactitud la naturaleza de este movimiento, se consideran dos situaciones

típicas:

  • Cuando el vector polarización se mantiene en un plano que contiene la

dirección de propagación, las partículas del medio oscilan en una recta cuya

dirección no varía de un punto a otro. En tal caso, se dice que la onda está

linealmente polarizada.

  • Si el vector polarización describe una curva compleja dentro del plano

perpendicular a la dirección de propagación, la oscilación de las partículas puede

apreciarse como una superposición de vibraciones no colineales. Entonces, se

dice que la onda no está polarizada. Un caso interesante de esta situación se

produce cuando la onda está polarizada circularmente.
