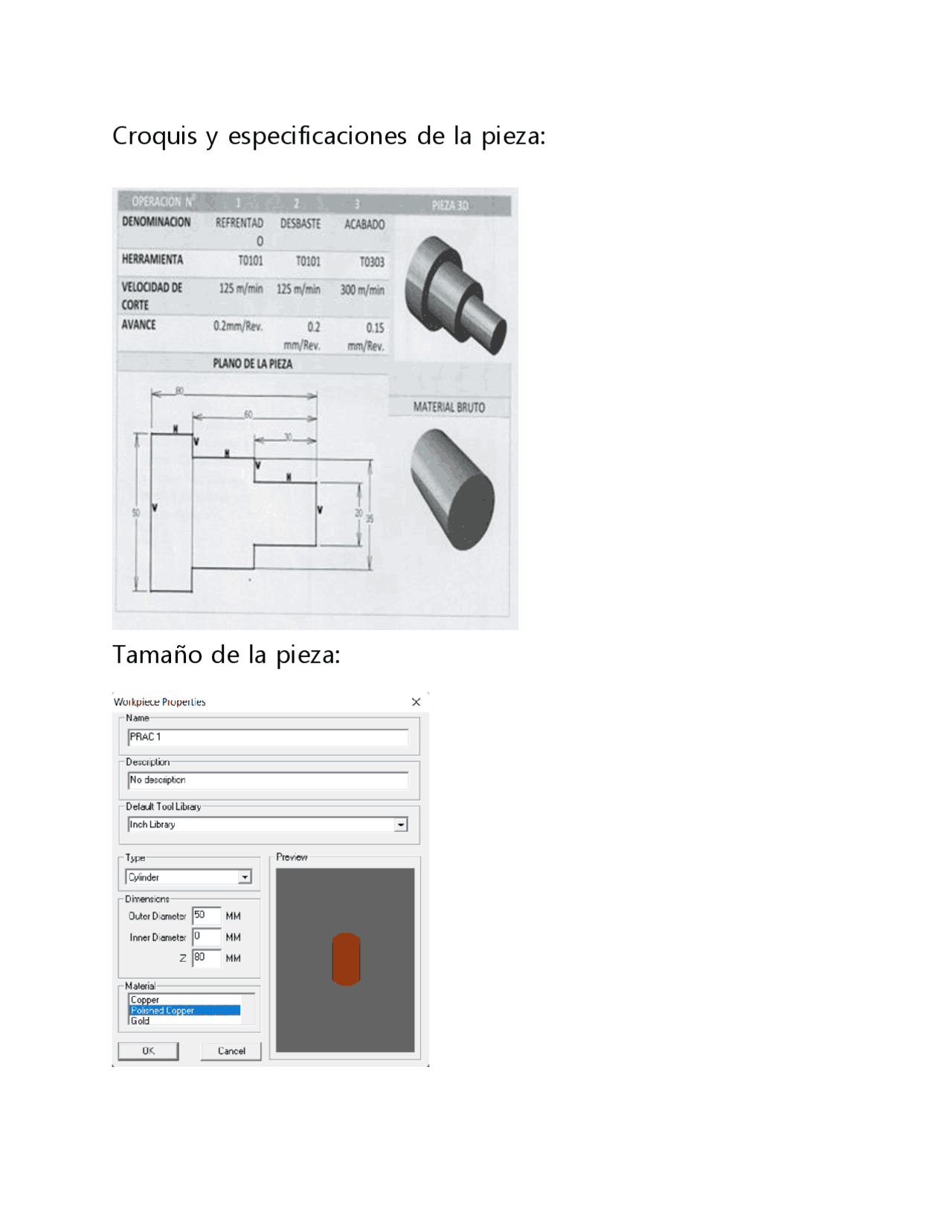

Croquis y especificaciones de la pieza:
Tamaño de la pieza:
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16

Vista previa parcial del texto

¡Descarga Croquis y especificaciones de una pieza en torno CNC: tamaño, código y conclusión. y más Ejercicios en PDF de Diseño de Máquinas solo en Docsity!

Croquis y especificaciones de la pieza:

Tamaño de la pieza:

Código:

N Linea final:

Acabado final: Conclusión: Durante la realización de esta primera practica la cual fue por medio del software asignado por el instructor para simular y comprender mejor la programación de la pieza. Se aplicaron los conocimientos que fueron adquiridos en la clase ordinaria, también se utilizaron los primeros comandos, se modificaron propiedades, tamaños y material de la pieza. La simulación funcionó correctamente y se llego a la pieza deseada.

Código:

Acabado final: Conclusión: Para la realización de esta practica se utilizó un cilindro de acero de materia prima y se busca obtener la pieza como se ilustró en el croquis. Para llegar a la pieza deseada se utilizo el comando G 73 que se utiliza para el ciclo de desbaste longitudinal en contorno. Para finalizar la pieza también se utilizó el comando G01 que es utilizado para el movimiento de interposición lineal para que este se desplace en los ejes X y Z a la velocidad deseada y corte la pieza. La simulación fuer realizada con éxito y se llego a la pieza solicitada.

Croquis y especificaciones de la pieza:

Tamaño de la pieza:

Simulación:

N N

Acabado final: Conclusión: Para la realización de la practica numero 3 los comandos utilizados fueron el G 01 , el cual fue utilizado en de igual manera en la practica anterior. El G01 funciona para efectuar un mecanizado en línea recta a la velocidad programada en el registro F del avance, para esta ocasión fue de 0.2, moviendo simultáneamente en los ejes x y z del torno. Casi al finalizar se realizó un ciclo de acabado con el comando G70. La simulación fue realizada de manera satisfactoria.

Croquis y especificaciones de la pieza:

Tamaño de la pieza:

  • o %
  • N10 G21 G
  • N20 G28 U0.0 W0.
  • N30 T0101 G
  • N40 G96 S125 M
  • N50 G92 S
  • N60 G00 X49.0 Z2.
  • N70 G73 U1.0 R2.
  • N80 G73 P90 Q170 U0.5 W0.5 F0.
  • N90 G00 X0.0 Z2.
  • N100 G01 X0.0 Z0.
  • N110 G01 X20.0 Z0.
  • N120 G01 X20.0 Z-30.
  • N130 G01 X35.0 Z-30.
  • N140 G01 X35.0 Z-60.
  • N150 G01 X50.0 Z-60.
  • N160 G01 X50.0 Z-80.
  • N170 G00 X55.0 Z2.
  • N180 T0100 M
  • N190 G28 U0.0 W0.
  • N200 T0202 G
  • N210 G96 S300 M
  • N220 G92 S
  • N230 G70 P90 Q170 F0.
  • N240 T0200 M
  • N250 G28 U0.0 W0.
  • N260 M
  • o %
  • N10 G21 G
  • N20 G28 U0.0 W0.
  • N30 T0101 G
  • N40 G96 S125 M
  • N50 G92 S
  • N60 G00 X50.0 Z2.
  • N70 G73 U1.0 R2.
  • N80 G73 P90 Q190 U1.0 W1.0 F0.
  • N90 G00 X0.0 Z2.
  • N100 G01 X0.0 Z0.
  • N110 G01 X13.0 Z0.
  • N120 G01 X15.0 Z-1.
  • N130 G01 X15.0 Z-20.
  • N140 G01 X25.0 Z-20.
  • N150 G01 X45.0 Z-50.
  • N160 G01 X45.0 Z-80.
  • N170 G01 X50.0 Z-80.
  • N180 G01 X50.0 Z-100.
  • N190 G00 X52.0 Z2.
  • N200 T0100 M
  • N210 G28 U0.0 W0.
  • N220 T0202 G
  • N230 G96 S500 M
  • N240 G92 S
  • N250 G70 P90 Q190 F0.
  • N260 T0200 M
  • N270 G28 U0.0 W0.
  • N280 M
  • N Simulación:
  • N
  • o %
  • N10 G21 G
  • N20 G28 U0.0 W0.
  • N30 T0202 G
  • N40 G96 S125 M
  • N50 G92 S
  • N60 G00 X104.0 Z4.
  • N70 G73 U1.0 R2.
  • N80 G73 P90 Q210 U0.5 W0.5 F0.
  • N90 G00 X103.0 Z4.
  • N100 G01 X0.0 Z0.
  • N110 G01 X15.0 Z0.
  • N120 G01 X20.0 Z-2.
  • N130 G01 X20.0 Z-8.
  • N140 G01 X50.0 Z-15.
  • N150 G01 X60.0 Z-53.
  • N160 G01 X54.0 Z-53.
  • N170 G01 X54.0 Z-62.
  • N180 G01 X66.0 Z-113.
  • N190 G01 X104.0 Z-193.
  • N200 G01 X104.0 Z-210.
  • N210 G00 X105.0 Z2.
  • N220 T0200 M
  • N230 G28 U0.0 W0.
  • N240 T0901 G
  • N250 G96 S500 M
  • N260 G92 S
  • N270 G70 P90 Q210 F0.
  • N280 T0900 M
  • N290 G28 U0.0 W0.
  • N300 M
  • o %
  • N10 G21 G
  • N20 G28 U0.0 W0.
  • N30 T0101 G
  • N40 G96 S125 M
  • N50 G92 S
  • N60 G00 X50.0 Z2.
  • N70 G73 U1.0 R2.
  • N80 G73 P90 Q190 U1.0 W1.0 F0.
  • N90 G00 X0.0 Z2.
  • N100 G01 X0.0 Z0.
  • N110 G01 X13.0 Z0.
  • N120 G01 X14.061 Z-1.
  • N130 G01 X14.061 Z-10.
  • N140 G01 X21.0 Z-14.
  • N150 G01 X21.0 Z-27.
  • N160 G01 X26.0 Z-40.
  • N170 G00 X30.0 Z2.
  • N180 T0100 M
  • N190 G28 U0.0 W0.
  • N200 T0303 G
  • N210 G96 S250 M
  • N220 G92 S
  • N230 G70 P90 Q170 F0.
  • N240 T0300 M
  • N250 G28 U0.0 W0.
  • N260 M

Simulación:

N N
