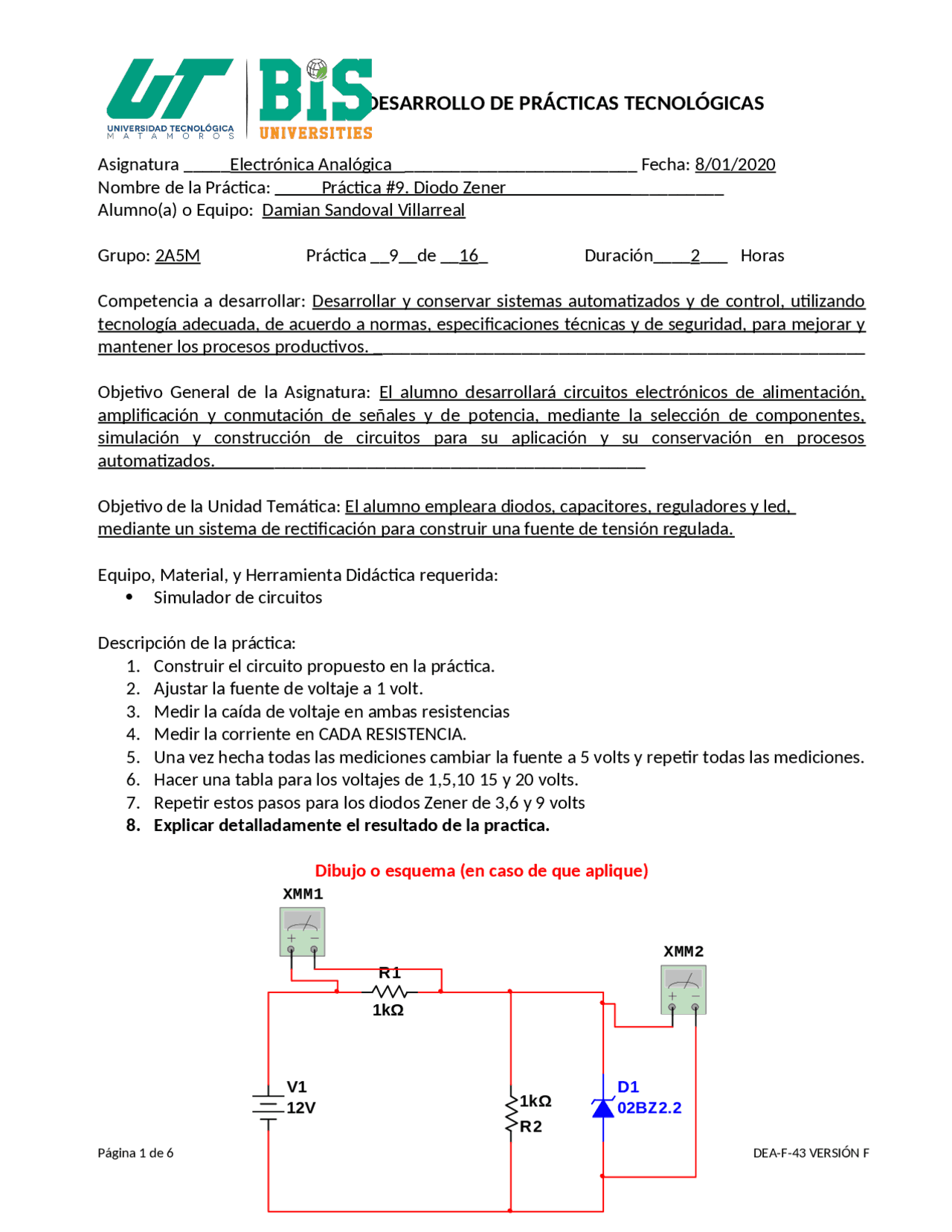

DESARROLLO DE PRÁCTICAS TECNOLÓGICAS
Asignatura _____Electrónica Analógica _________________________ Fecha: 8/01/2020
Nombre de la Práctica: _____Práctica #9. Diodo Zener____________ __________
Alumno(a) o Equipo: Damian Sandoval Villarreal
Grupo: 2A5M Práctica __9__de __16_ Duración____2___ Horas
Competencia a desarrollar: Desarrollar y conservar sistemas automatizados y de control, utilizando
tecnología adecuada, de acuerdo a normas, especificaciones técnicas y de seguridad, para mejorar y
mantener los procesos productivos. _____________________________________________________
Objetivo General de la Asignatura: El alumno desarrollará circuitos electrónicos de alimentación,
amplificación y conmutación de señales y de potencia, mediante la selección de componentes,
simulación y construcción de circuitos para su aplicación y su conservación en procesos
automatizados. ________________________________________
Objetivo de la Unidad Temática: El alumno empleara diodos, capacitores, reguladores y led,
mediante un sistema de rectificación para construir una fuente de tensión regulada.
Equipo, Material, y Herramienta Didáctica requerida:
Simulador de circuitos
Descripción de la práctica:
1. Construir el circuito propuesto en la práctica.
2. Ajustar la fuente de voltaje a 1 volt.
3. Medir la caída de voltaje en ambas resistencias
4. Medir la corriente en CADA RESISTENCIA.
5. Una vez hecha todas las mediciones cambiar la fuente a 5 volts y repetir todas las mediciones.
6. Hacer una tabla para los voltajes de 1,5,10 15 y 20 volts.
7. Repetir estos pasos para los diodos Zener de 3,6 y 9 volts
8. Explicar detalladamente el resultado de la practica.
Dibujo o esquema (en caso de que aplique)
Página 1 de 6 DEA-F-43 VERSIÓN F
V1
12V
R1
1kΩ
R2
1kΩ
D1
02BZ2.2
XMM1
XMM2
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga practicas para proteus y más Exámenes en PDF de Electrónica Analógica solo en Docsity!

Asignatura _____Electrónica Analógica _________________________ Fecha: 8/01/ Nombre de la Práctica: _____Práctica #9. Diodo Zener____________ __________ Alumno(a) o Equipo: Damian Sandoval Villarreal Grupo: 2A5M Práctica __9__de __ 16 _ Duración____ 2 ___ Horas Competencia a desarrollar: Desarrollar y conservar sistemas automatizados y de control, utilizando tecnología adecuada, de acuerdo a normas, especificaciones técnicas y de seguridad, para mejorar y mantener los procesos productivos. _____________________________________________________ Objetivo General de la Asignatura: El alumno desarrollará circuitos electrónicos de alimentación, amplificación y conmutación de señales y de potencia, mediante la selección de componentes, simulación y construcción de circuitos para su aplicación y su conservación en procesos automatizados. ________________________________________ Objetivo de la Unidad Temática: El alumno empleara diodos, capacitores, reguladores y led, mediante un sistema de rectificación para construir una fuente de tensión regulada. Equipo, Material, y Herramienta Didáctica requerida:  Simulador de circuitos Descripción de la práctica:

  1. Construir el circuito propuesto en la práctica.
  2. Ajustar la fuente de voltaje a 1 volt.
  3. Medir la caída de voltaje en ambas resistencias
  4. Medir la corriente en CADA RESISTENCIA.
  5. Una vez hecha todas las mediciones cambiar la fuente a 5 volts y repetir todas las mediciones.
  6. Hacer una tabla para los voltajes de 1,5,10 15 y 20 volts.
  7. Repetir estos pasos para los diodos Zener de 3,6 y 9 volts
  8. Explicar detalladamente el resultado de la practica. Dibujo o esquema (en caso de que aplique) V 12V R 1kΩ R 1kΩ D 02BZ2. XMM XMM

Zener 3v

Zener 9v

aa

Diodo Zener 3v

Voltaje de entrada Voltaje pico (R1) Voltaje pico (R2) Corriente (R1) Corriente (R2) Voltaje de salida 1v 0.50v 0.50v 0.50mA 0.50mA 0.50v 5v 2.50v 2.50v 2.50mA 2.50mA 2.50v 10v 5.98v 3.02v 5.98mA 3.02mA 3.02v 15v 12v 3.05v 12mA 3.05mA 3.05v 20v 16.9v 3.06v 16.9v 3.06mA 3.06v

Diodo Zener 6v

Voltaje de entrada Voltaje pico (R1) Voltaje pico (R2) Corriente (R1) Corriente (R2) Voltaje de salida 1v 0.50v 0.50v 0.50mA 0.50mA 0.50v 5v 2.50v 2.50v 2.50mA 2.50mA 2.50v 10v 5v 5v 5mA 5mA 5v 15v 9v 6v 9mA 6mA 6v 20v 14v 6.03v 14mA 6.03mA 6.03v

Diodo Zener 9v

Voltaje de entrada Voltaje pico (R1) Voltaje pico (R2) Corriente (R1) Corriente (R2) Voltaje de salida 1v 0.50v 0.50v 0.50mA 0.50mA 0.50v 5v 2.50v 2.50v 2.50mA 2.50mA 2.50v 10v 5v 5v 5mA 5mA 5v 15v 7.50v 7.50v 7.50mA 7.50mA 7.50v 20v 10.9v 9.09v 10.9mA 9.09mA 9.09v -En el caso de la entrada de voltaje de 1v y 5v con los diodos Zener de 3, 6 y 9 voltios, su caída de voltaje se va a dividir, por ende, es como si el Zener no se estuviera usando. En el caso de Zener de 3v siempre va a salir un aproximado (en este caso, 3v). En el caso del Zener 6v y el de 9v, van escalando hasta llegar el voltaje esperado del Zener, se puede ver que en los voltajes de salida del Zener de 6v va escalando desde 2.5v hasta los 6v esperados y de igual manera el Zener de 9v, pero doblando su voltaje después de ir variando del voltaje de la fuente.
