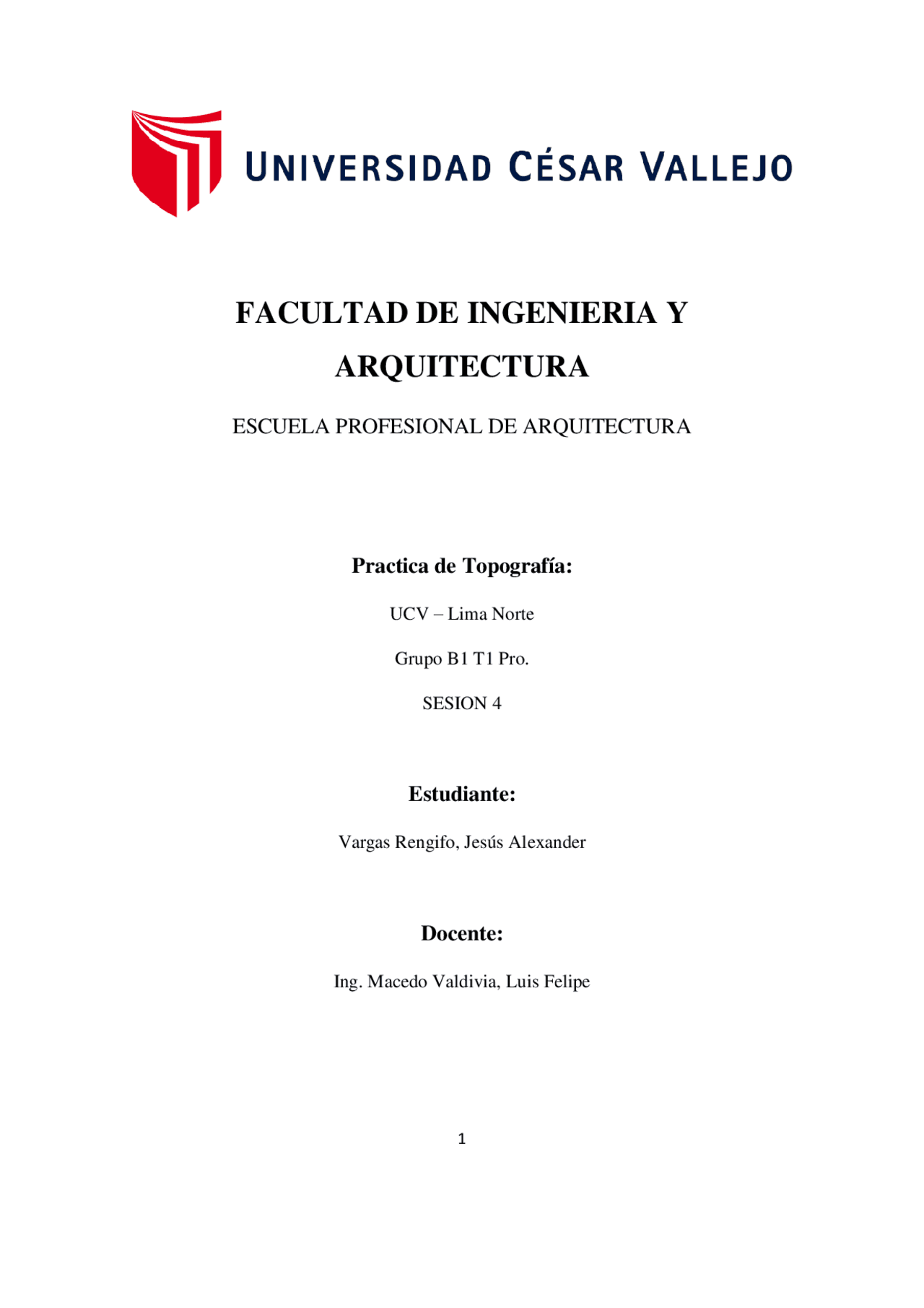

1
FACULTAD DE INGENIERIA Y
ARQUITECTURA
ESCUELA PROFESIONAL DE ARQUITECTURA
Practica de Topografía:
UCV – Lima Norte
Grupo B1 T1 Pro.
SESION 4
Estudiante:
Vargas Rengifo, Jesús Alexander
Docente:
Ing. Macedo Valdivia, Luis Felipe
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
PRACTICAS TOPOGRAFIA, Ejercicios de Topografía
PRACTICAS TOPOGRAFIA UNIVERSIDAD CESAR VALLEJO
Tipo: Ejercicios
2021/2022
1 / 16
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
En oferta
Documentos relacionados
Vista previa parcial del texto
¡Descarga PRACTICAS TOPOGRAFIA y más Ejercicios en PDF de Topografía solo en Docsity!
FACULTAD DE INGENIERIA Y
ARQUITECTURA
ESCUELA PROFESIONAL DE ARQUITECTURA
Practica de Topografía:
UCV – Lima Norte Grupo B1 T1 Pro. SESION 4
Estudiante:
Vargas Rengifo, Jesús Alexander
Docente:
Ing. Macedo Valdivia, Luis Felipe
INDICE
Marco teórico
1. Cuestionario de preguntas: 1.1. Describa que son las poligonales abiertas y cerradas. 1.2. Que entiende por poligonación. 1.3. Métodos de medición de ángulos y direcciones en las poligonales. 1.4. Describa los tipos de poligonales abiertas. 1.5. Que entiende por Plano Perimétrico. 1.6. Defina: que es Cota, Distancia Reducida, Distancia Geométrica, Distancia Espacial, y Distancia Natural. 1.7. Defina que es altura y desnivel. 1.8. Describa en que consiste el sistema de coordenadas UTM. 1.9. Que entiende por georreferenciado. 2. Ejercicios: 2.1. Se ha realizado el trabajo de campo con los datos del levantamiento planimétrico según se muestra en el croquis adjunto. Usted debe desarrollar el proceso de cálculo de gabinete de forma tal, que demuestre saber cómo se obtienen las coordenadas ajustadas de los vértices de la poligonal. Información obtenida del proyecto y del registro de campo: - Coordenadas del punto A: X 729.90 m Y 643.00 m
3.3. Ejem.01- Rumbo, Azimut y Coordenadas (3/3-Cálculo de COORDENADAS) 3.3.1. Titulo 3.3.2. Objetivo 3.3.3. Desarrollo del tema 3.3.4. Equipos y materiales 3.3.5. Importancia en el arquitecto 3.3.6. Utilidad 3.4. Topografía - planimetría métodos de levantamiento 3.4.1. Titulo 3.4.2. Objetivo 3.4.3. Desarrollo del tema 3.4.4. Equipos y materiales 3.4.5. Importancia en el arquitecto 3.4.6. Utilidad 3.5. Levantamiento Planimétrico de un Terreno: 3.5.1. Efectuar el levantamiento de acuerdo al procedimiento del instructor. Marco Teórico
1. Interrogantes: 1.1. Describa que son las poligonales abiertas y cerradas: - Poligonal abierta: Es aquella que se origina en un punto de posición conocida y termina en un punto de posición desconocido. Se utiliza por lo general en trabajos de localización de vías de comunicación y tienen la desventaja de que no cuentan con las posibilidades de revisarse aritméticamente. Por esta razón, debe tenerse mucho más cuidado en su medición. Las poligonales abiertas pueden dividirse en dos tipos sin control y control siendo esta última aquella que utiliza en un punto de coordenadas conocidas. - Poligonal cerrada : Es aquella que empieza y termina en el mismo punto. también puede ser aquella que empieza en un punto conocido y termina en
un punto conocido. Siempre que sea posible, se prefiere una poligonal cerrada que una poligonal abierta ya que es más fácil de revisar las distancias y los ángulos. 1.2. Que entiende por poligonación: Es uno de los procedimientos topográficos más comunes, es un levantamiento planimétrico que trata de definir en el plano topográfico la posición relativa de una serie de puntos convenientemente elegidos sobre el terreno, en función de las necesidades del trabajo propuesto, se usan generalmente para establecer puntos de control y puntos de apoyo para el levantamiento de detalles como ser de apoyos topográficos en obras de ingeniería, por ejemplo, caminos de cualquier tipo, canales, diques, obras hidráulicas en general, explotaciones mineras, túneles, etc. y también para la elaboración de planos (trabajos de Catastro), para el replanteo de proyectos y para el control de ejecución de obras. 1.3. Métodos de medición de ángulos y direcciones en las poligonales:
- Trazo de poligonales por ángulos interiores: Los ángulos interiores se usan casi en forma exclusiva en las poligonales para levantamientos catastrales o de propiedades pueden leerse en sentido de las manecillas de un reloj o en el 4 sentido contrario. Sin embargo, hay que mantener en el mismo sentido para reducir los errores de la lectura registro y trazo sí
- Trazo de poligonales por ángulos a la derecha: los ángulos medidos en el sentido del movimiento de las manecillas del reloj desde una visual hacia atrás, según la línea anterior se llaman ángulos a la derecha.
- Trazo de poligonales por ángulos de deflexión: Los levantamientos para vías terrestres se hacen comúnmente por deflexiones medidas hacia la derecha o hacia la izquierda desde las prolongaciones de las líneas. Los ángulos de deflexión pueden obtenerse restando 180º de los ángulos a la derecha. Los valores positivos así obtenidos denotan ángulos de deflexión derechos; los valores negativos corresponden a los izquierdos.
- Trazo de poligonales por acimuts: los levantamientos topográficos se trazan a menudo por azimut. El proceso permite la lectura de los acimuts de todas las líneas directamente, eliminando así la necesidad de calcularlos.
1.7. Defina que es altura y desnivel:
- Altura: La altura en Topografía es un apartado de especial cuidado, debido a que diferentes sistemas de proyección utilizarán alturas referidas a distintas superficies, ya hablamos de un elipsoide en concreto o del Geoide.
- Desnivel: Se trata de la distancia vertical existente entre 2 puntos A y B pertenecientes al terreno. Este desnivel será positivo si el terreno aumenta de cota de A hacia B, y será negativo si disminuye de cota. 1.8. Describa en que consiste el sistema de coordenadas UTM: El sistema de coordenadas UTM (Universal Transverse Mercator) Consiste en referenciar cualquier punto que se encuentre ubicado en la superficie terrestre. Así mismo, va utilizar la ayuda de una proyección cilíndrica para poder hacer una representación de la tierra sobre un plano. 1.9. Que entiende por georreferenciado: La georreferenciación es el uso de coordenadas de mapa para asignar una ubicación espacial a entidades cartográficas. Todos los elementos de una capa de mapa tienen una ubicación geográfica y una extensión específicas que permiten situarlos en la superficie de la Tierra o cerca de ella. La capacidad de localizar de manera precisa las entidades geográficas es fundamental tanto en la representación cartográfica como en SIG. 2. Ejercicios: 2.1. Se ha realizado el trabajo de campo con los datos del levantamiento planimétrico según se muestra en el croquis adjunto. Usted debe desarrollar el proceso de cálculo de gabinete de forma tal, que demuestre saber cómo se obtienen las coordenadas ajustadas de los vértices de la poligonal. Información obtenida del proyecto y del registro de campo:
- Coordenadas del punto A: X 729.90 m Y 643.00 m
levantamiento topográfico por medio de radiación consiste en que haya una sola estación, en el cual se va poder medir todas las distancias y ángulos. A diferencia del levantamiento topográfico por medio de polígono cerrado con detalles por radiación, consiste en una o más estaciones. Así mismo, también desde alguna de estas estaciones se pueden medir detalles. El levantamiento topográfico por método poligonal abierta consiste que puede aplicar varias estaciones, pero no crea la forma de un polígono cerrado. 3.1.4. Que equipos y materiales se emplearon o demostraron, ¿Cuál es su utilidad?:
- Plomada: Es una herramienta que es utilizada para determinar si dos puntos se encuentran alineados.
- Pines: Se usa para marcar medidas en el suelo, se trata de varillas de 25 a 30 cm que viene en juego de 10 astillas.
- Teodolito: Permite la elaboración de planos, levantamientos preliminares y de detalle y para la revisión de trabajos más precisos.
- Brújula: Instrumento que es utilizado para hacer encaminamiento, lecturas verticales y horizontales.
- Cinta: Se usa para medir hasta 50 metros. 3.1.5. Importancia del contenido del video para el desarrollo profesional del arquitecto:
- Como futuros arquitectos nos será útil, después de haber analizado la zona donde se va a realiza el proyecto, vamos a podremos aplicar en el diseño de vivienda. Así mismo, podremos hacer un buen trabajo y evitar futuros inconvenientes. 3.1.6. Utilidad:
- Nos va ser importante al saber cómo realizan un levantamiento los topógrafos, y nosotros como arquitectos vamos a poder realizar con mayor facilidad al querer diseñar una vivienda una vez analizado al área de trabajo.
3.2. Levantamiento Planimétrico de un Terreno https://www.youtube.com/watch?v=escO-yQsc Efectuar el levantamiento de acuerdo al procedimiento del instructor. Realizar los cálculos de:
- Ubicación de los puntos A, B, C y, D.
- Calcular las coordenadas de cada uno de los puntos,
- Calcular el área del polígono
- Calcular el perímetro del terreno.
❖ Ubicación de los puntos A, B, C y D. Para realizar un levantamiento planimétrico en un terreno, lo primero que se debe hacer es definir el área del terreno a trabajar (mediante un gráfico), luego tendremos que marcar el perímetro de los vértices siendo A, B, C y D. Luego tendremos que buscar un punto central, el cual se pueda visualizar todos los vértices, renombrándolos el punto “0”.
❖ Desarrollo del cuadro Coordenadas N y E: Procederemos a visualizar mediante ese Punto 0 con el GPS tomaremos las coordenadas como datos que vendrían hacer: Estamos tomando en cuenta que todos los datos obtenidos estarán dentro del terreno N: 8625321 m N: 238524 m Hallaremos Azimut: Para hallar el azimut será mediante una brújula, que le correspondería el punto 0 al punto B siendo 19° y así seguiremos midiendo sucesivamente todos los puntos, siendo 79°, 207° y 306°. Hallaremos la Distancia: Mediante otro dato muy importante que se hallara es la distancia del punto 0 a todos los puntos dados (A, B, C y D) siendo: 0 – A = 6.7 m 0 – B = 7.6 m 0 – C= 10 m 0 – D = 7.9 m
Formula: S = a + b + c 2 7 ❖ Calcular el perímetro del terreno. Para poder calcular el perímetro del terreno vamos a necesitar sumar todos sus lados, obteniendo el resultado es ahí recién que vamos a hallar el perímetro que se nos esta pidiendo. Formula: P = a + b + c Equipos y materiales usados: ✓ Escuadra: La escuadra consiste en una regla con forma de triangulo isósceles. Con los ángulos que forman 90 grados ✓ Marcador: Es un instrumento de escritura que se usa a menudo para dibujar ya sea líneas o diversas formas. ✓ Regla: Es un instrumento que se utiliza para medir y dibujar líneas rectas con una capacidad de 30 centímetros. ✓ Transportador: Es un instrumento que mide ángulos que puede varias de 180º a 360º. Posee una forma de un medio circulo si es de 180ºo si es de 360º todo un círculo. ✓ Brújula: La brújula es un instrumento de orientación que utiliza una aguja imantada para señalar el norte magnético terrestre ✓ GPS: Localización de puntos importantes de control y en muchas otras etapas de la topografía, incluyendo la construcción
