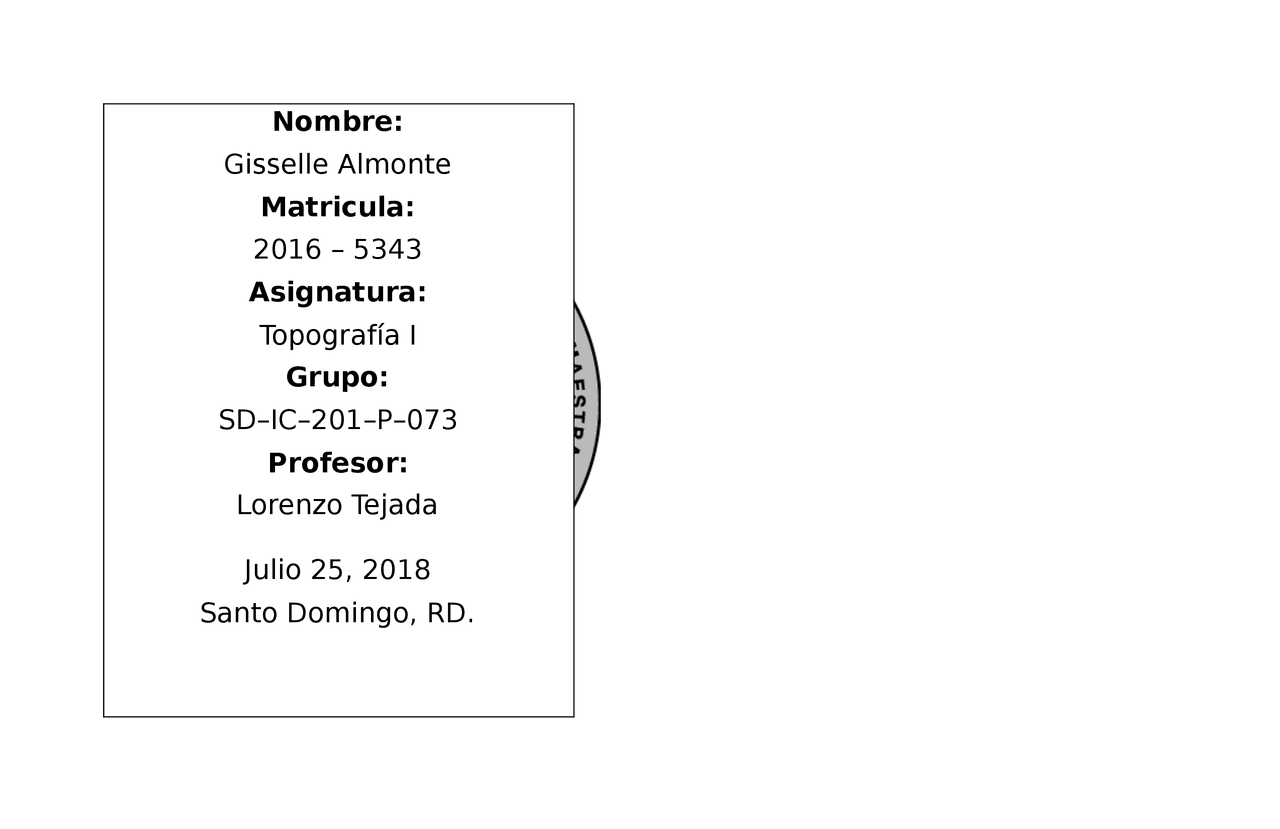

Nombre:

Gisselle Almonte

Matricula:

Asignatura:

Topografía I

Grupo:

SD–IC–201–P–

Profesor:

Lorenzo Tejada

Julio 25, 2018

Santo Domingo, RD.

PRACTICA

I

Está siendo la primera práctica, la

asignación era conocer las cotas del

terreno, por la cual, se tomó un eje

vertical principal y dos diagonales a

este, que estaban separados a 30º

cada uno de la principal.

Para obtener estos cálculos se realizaron

mediante la fórmula:

COTA = CI – HM

CI = Cota Inicial

HM = Hilo Medio

Ya con los datos obtenidos

pudimos obtener las cotas de

cada uno de los puntos,

estando los puntos

distanciados a 1m.

Es decir, si levantamos un extremo de la manguera el

agua que está dentro de ella se mantendrá en

movimiento hasta estabilizarse. Al momento que esta se

estabilice quiere decir que está a nivel.

Para la segunda práctica, el tema fue el barómetro. Al igual que la

pasada buscaremos la cota, pero esta vez consistía en tener una

manguera transparente llena de agua, que va actuando con la presión

atmosférica.

PRACTICA

II

EST HI CI HS HM HI ERROR DIST. COTA

• BM 1,67 51,67 - - - - - 50,
  • P1 1,67 51,67 2,31 1,60 0,85 -0,04 75,71 50,
  • P2 1,67 51,67 2,19 1,55 0,90 -0,01 65,64 50,
  • P3 1,67 51,67 2,00 1,45 0,85 -0,05 60,55 50,
  • P4 1,67 51,67 1,80 1,33 0,89 0,03 44,47 50,

Gisselle Almonte

Intent

os

Distancia en

m

Paso

s

Promedi

o

PRACTICA

III

Esta práctica constaba del coeficiente

de pasos, es decir, que mediante los

pasos podemos determinar cierta

distancia.

Para la obtención de estos datos,

tomamos una distancia de 37m, con una

cinta métrica, procedimos a que cada

integrante del grupo hiciera su

promedio de pasos. Luego esto le

permitirá comprobar si le da justa la

distancia.

Luego multiplicamos el promedio por la

cantidad de pasos y nos dara la distancia, es

decir: X = 54 * 0.69 = 37m

EST HI CI HS HM HI ERROR DIST. COTA ANG.

BM A1 1,40 51,40 0,000 0,000 50,000 0º

B1 1,40 51,40 1,371 1,366 1,363 0,002 0,305 50,034 0º

B2 1,40 51,40 1,390 1,380 1,370 0,000 1,010 50,020 0º

B3 1,40 51,40 1,426 1,410 1,395 0,001 1,516 49,990 0º

B4 1,40 51,40 1,450 1,430 1,410 0,000 2,020 49,970 0º

A2 1,40 51,40 1,440 1,415 1,390 0,000 2,525 49,985 0º

B5 1,40 51,40 1,450 1,425 1,400 0,000 2,525 49,975 10º

B6 1,40 51,40 1,427 1,402 1,375 -0,002 2,725 49,998 20º

B7 1,40 51,40 1,440 1,412 1,385 0,001 2,728 49,988 30º

B8 1,40 51,40 1,442 1,411 1,380 0,000 3,131 49,989 37º

A3 1,40 51,40 1,470 1,437 1,403 -0,001 3,433 49,963 45º

B9 1,40 51,40 1,455 1,424 1,391 -0,002 3,331 49,976 51º

B10 1,40 51,40 1,431 1,408 1,380 -0,005 2,823 49,992 60º

B11 1,40 51,40 1,427 1,402 1,375 -0,002 2,725 49,998 69º

B12 1,40 51,40 1,393 1,367 1,344 0,003 2,326 50,033 81º

A4 1,40 51,40 1,389 1,364 1,339 0,000 2,525 50,036 90º

B13 1,40 51,40 1,367 1,347 1,327 0,000 2,020 50,053 90º

B14 1,40 51,40 1,361 1,346 1,331 0,000 1,515 50,054 90º

B15 1,40 51,40 1,365 1,355 1,345 0,000 1,010 50,045 90º

B16 1,40 51,40 1,360 1,355 1,350 0,000 0,505 50,045 90º

D1 1,40 51,40 1,391 1,384 1,378 0,001 0,607 50,016 42º

D2 1,40 51,40 1,390 1,380 1,370 0,000 1,010 50,020 63º

D3 1,40 51,40 1,392 1,377 1,362 0,000 1,515 50,023 72º

D4 1,40 51,40 1,422 1,402 1,383 0,001 1,920 49,998 77º

D5 1,40 51,40 1,377 1,367 1,356 -0,001 1,110 50,033 23º

D6 1,40 51,40 1,365 1,352 1,338 -0,001 1,413 50,048 45º

D7 1,40 51,40 1,404 1,386 1,369 0,001 1,718 50,014 56º

D8 1,40 51,40 1,416 1,394 1,372 0,000 2,222 50,006 65º

D9 1,40 51,40 1,416 1,401 1,386 0,000 1,515 49,999 16º

D10 1,40 51,40 1,398 1,380 1,364 0,002 1,618 50,020 32º

D11 1,40 51,40 1,416 1,396 1,375 -0,001 2,120 50,004 44º

D12 1,40 51,40 1,425 1,400 1,375 0,000 2,525 50,000 52º

D13 1,40 51,40 1,424 1,409 1,389 -0,005 2,015 49,991 12º

D14 1,40 51,40 1,417 1,396 1,374 -0,001 2,221 50,004 24º

D15 1,40 51,40 1,444 1,420 1,396 0,000 2,424 49,980 36º

D16 1,40 51,40 1,436 1,409 1,383 0,001 2,627 49,991 45º

Cota

Mayor

Cota

Menor

Dif.

Elev.

N = 5

CURVAS

V. MIN 49,

1ra Curva 49,

2da Curva 49,

3ra Curva 50,

4ta Curva 50,

5ta Curva 50,

V. MAX 50,

Ya esta fue la última práctica,

en la que buscamos las

curvas de nivel que son las

líneas que unen puntos de

igual altura.

Mientras más cerca este una

de otra significa que el

terreno está más inclinado,

otra de sus caracteristicas es

que no se interceptan una

curva con otra.

Para buscar las curvas de nivel se rige por una serie de

pasos y/o fórmulas como:

• Dif. Elev. = Cota mayor – Cota menor
• N=5 (Este número puede variar)
• Dif. Elev. / N + 1 = N.º que dara la curva
• S = Cota mayor – Cota menor (En el renglón)
• Y = Curva – Cota menor
• X = Escala * X / S
