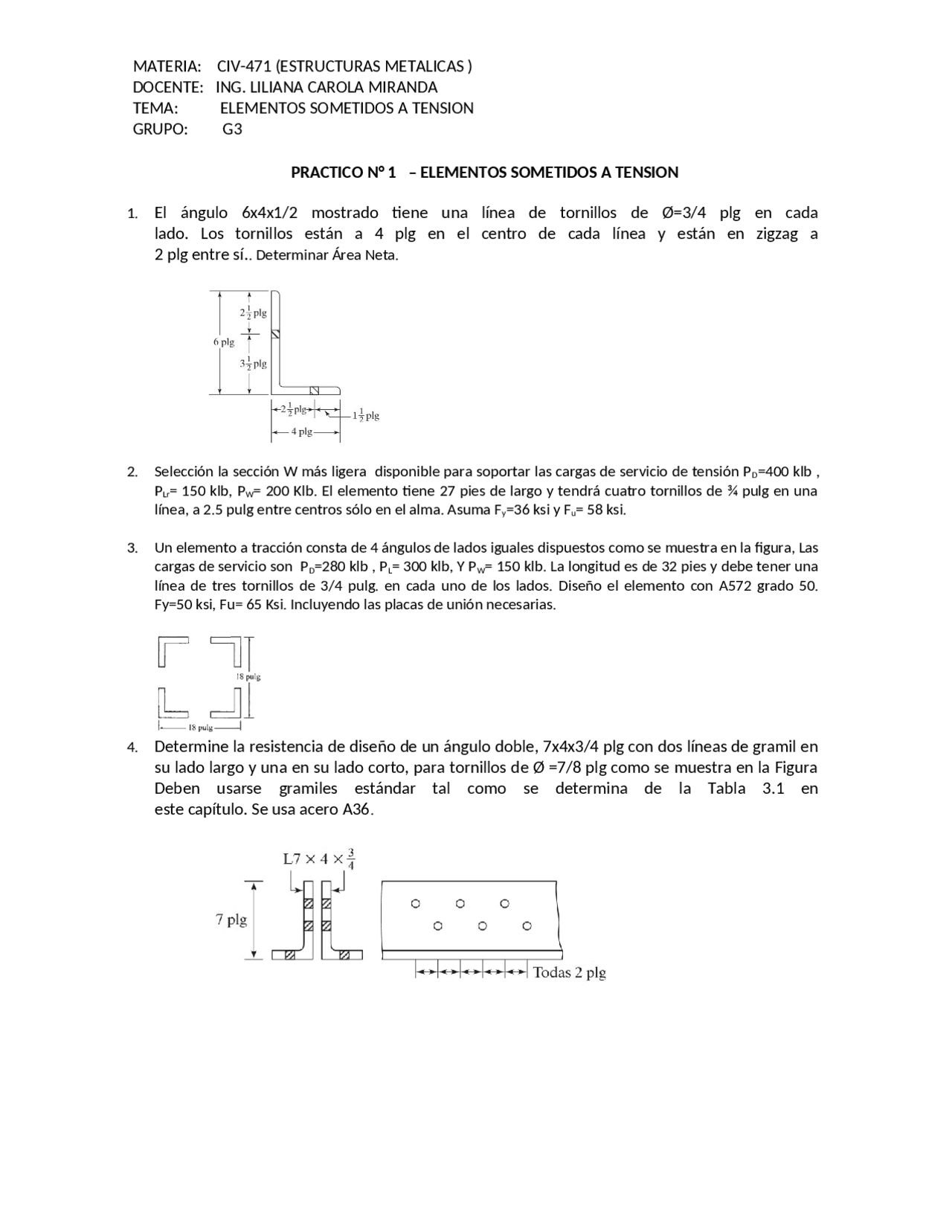

MATERIA: CIV-471 (ESTRUCTURAS METALICAS )
DOCENTE: ING. LILIANA CAROLA MIRANDA
TEMA: ELEMENTOS SOMETIDOS A TENSION
GRUPO: G3
PRACTICO N° 1 – ELEMENTOS SOMETIDOS A TENSION
1. El ángulo 6x4x1/2 mostrado tiene una línea de tornillos de Ø=3/4 plg en cada
lado. Los tornillos están a 4 plg en el centro de cada línea y están en zigzag a
2 plg entre sí.. Determinar Área Neta.
2. Selección la sección W más ligera disponible para soportar las cargas de servicio de tensión P D=400 klb ,
PLr= 150 klb, PW= 200 Klb. El elemento tiene 27 pies de largo y tendrá cuatro tornillos de ¾ pulg en una
línea, a 2.5 pulg entre centros sólo en el alma. Asuma Fy=36 ksi y Fu= 58 ksi.
3. Un elemento a tracción consta de 4 ángulos de lados iguales dispuestos como se muestra en la figura, Las
cargas de servicio son PD=280 klb , PL= 300 klb, Y PW= 150 klb. La longitud es de 32 pies y debe tener una
línea de tres tornillos de 3/4 pulg. en cada uno de los lados. Diseño el elemento con A572 grado 50.
Fy=50 ksi, Fu= 65 Ksi. Incluyendo las placas de unión necesarias.
4. Determine la resistencia de diseño de un ángulo doble, 7x4x3/4 plg con dos líneas de gramil en
su lado largo y una en su lado corto, para tornillos de Ø =7/8 plg como se muestra en la Figura
Deben usarse gramiles estándar tal como se determina de la Tabla 3.1 en
este capítulo. Se usa acero A36.
