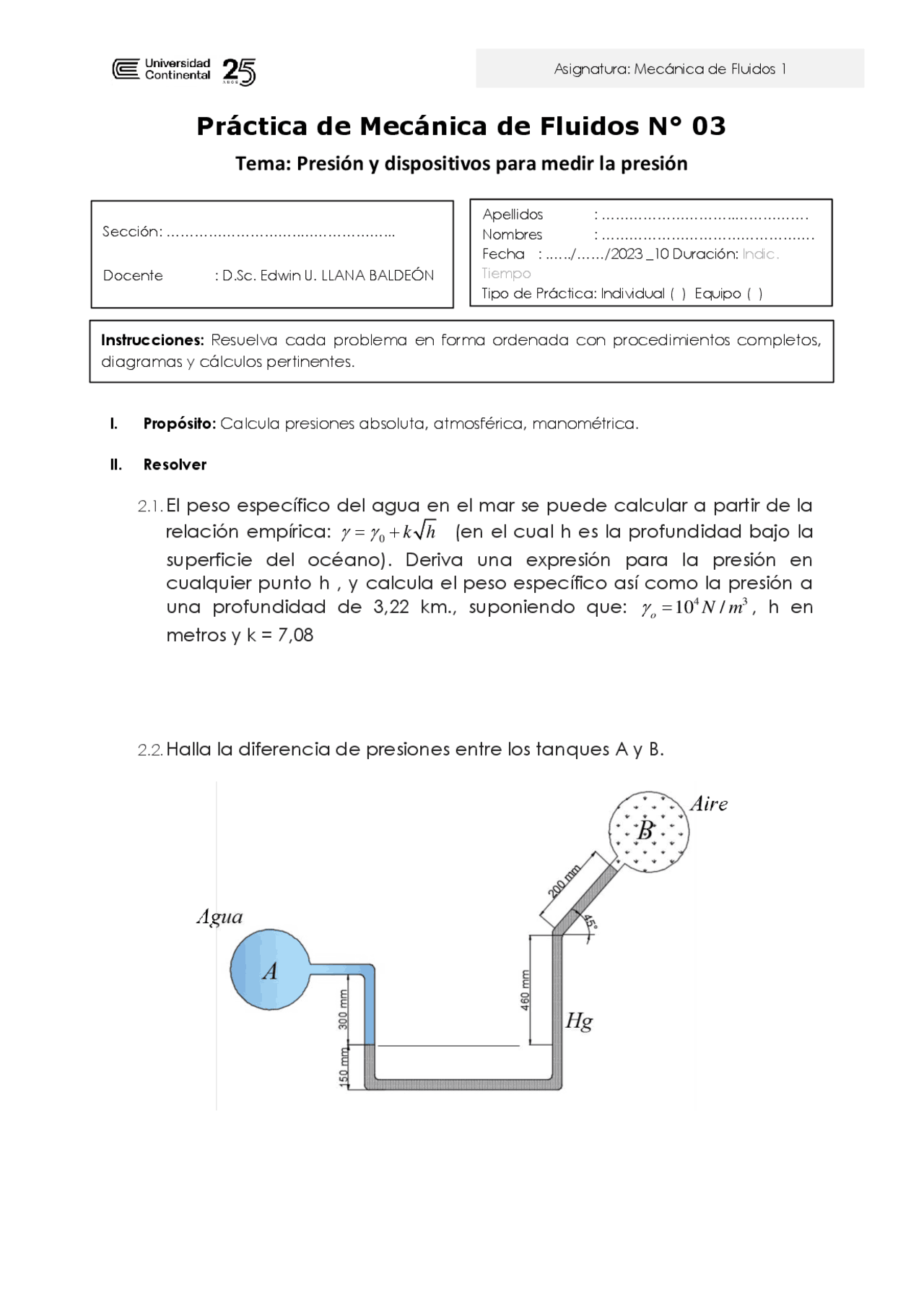

Práctica de Mecánica de Fluidos N° 03
Tema: Presión y dispositivos para medir la presión
I. Propósito: Calcula presiones absoluta, atmosférica, manométrica. II. Resolver 2.1. El peso específico del agua en el mar se puede calcular a partir de la relación empírica: = 0 + k h (en el cual h es la profundidad bajo la superficie del océano). Deriva una expresión para la presión en cualquier punto h , y calcula el peso específico así como la presión a una profundidad de 3,22 km., suponiendo que: (^) o = 104 N / m^3 , h en metros y k = 7, 2.2. Halla la diferencia de presiones entre los tanques A y B. Sección : ………………………..………………... Docente : D.Sc. Edwin U. LLANA BALDEÓN Apellidos : ………………………..……………. Nombres : ………………………………………. Fecha : .…../……/202 3 _ 1 0 Duración: Indic. Tiempo Tipo de Práctica: Individual ( ) Equipo ( ) Instrucciones: Resuelva cada problema en forma ordenada con procedimientos completos, diagramas y cálculos pertinentes.
2.3. Un tubo abierto se conecta a un tanque y el agua sube hasta una altura de 900 mm dentro del tubo. Un tubo utilizado en esta forma se conoce un piezómetro. ¿Cuáles son las presiones pA y pB del aire por encima del agua?. Ignore los efectos capilares en el tubo. 2.4. El manómetro de mercurio de la imagen indica una lectura diferencial de 0,30 m cuando la presión en el tubo A es 30 mm Hg en vacío. Determine la presión en el tubo B. Donde: 2 3 3 3
Hg = 133 kN / m , Oil = 8.95 kN / m , H O =9.80 kN / m
2.7. ¿Cuál es la presión PA en la figura si el vacuómetro marca 2,7 kgf/cm^2 ?. Sabiendo que: 2 3 H O = 1000 kgf / m ; geaceite = 0,8; geHg =13, 6 2.8. Agua circula por los tubos A y B. Aceite, con densidad relativa de 0,8 , está en la parte superior de la U invertida. Mercurio, con densidad relativa de 13,6 , se encuentra en la parte inferior de los recodos del manómetro. Determine la diferencia de presiones entre los depósitos A y B , en unidades de psi. Referencias bibliográficas consultadas y/o enlaces recomendados
