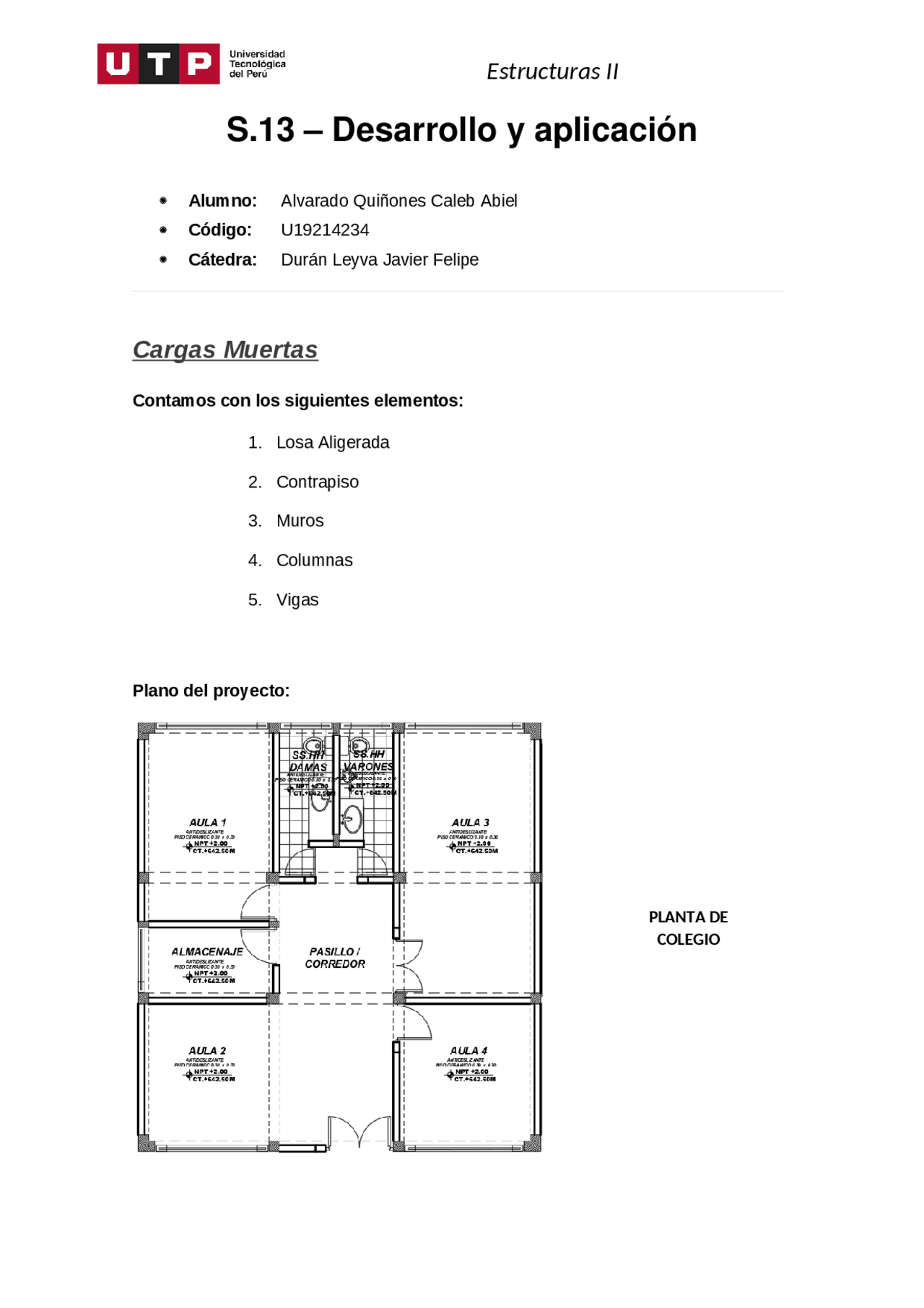

Alumno: Alvarado Quiñones Caleb Abiel Código: U Cátedra: Durán Leyva Javier Felipe
Contamos con los siguientes elementos:
1. Losa Aligerada En base a lo dispuesto a la norma, podemos sacar los siguientes datos: P.M Losa (Piso) = Área de Losa x Peso Propio Kgf/m P.M Losa (Piso) = 97.04 m2 x 300 Kgf/m P.M Losa (Piso) = 29 112 Kgf P.M Losa (Techo) = Área de Losa x Peso Propio Kgf/m P.M Losa (Techo) = 98.96 m2 x 300 Kgf/m P.M Losa (Techo) = 29 688 Kgf P.M Total de Losa = Área de Losa (Piso) + Área de Losa (Techo) P.M Total de Losa = 29 112 Kgf + 29 688 Kgf P.M Total de Losa = 58 800 Kgf
Volumen Muro (MH 1) = 0.15 m. x 2.70 m. x 3.00 m. = 1.215 m3. P.M Muro (MH 1) = Volumen de muro x Peso de material P.M Muro (MH 1) = 1.215 m3 x 1800 Kgf/m P.M Muro (MH 1) = 2187 Kgf. Volumen Muro (MH 2) = 0.15 m. x 1.27 m. x 3.00 m. = 0.5715 m3. P.M Muro (MH 2) = Volumen de muro x Peso de material P.M Muro (MH 2) = 0.5715 m3 x 1800 Kgf/m P.M Muro (MH 2) = 1028 Kgf. Volumen Muro (MH 3) = 0.15 m. x 1.27 m. x 3.00 m. = 0.5715 m3. P.M Muro (MH 3) = Volumen de muro x Peso de material P.M Muro (MH 3) = 0.5715 m3 x 1800 Kgf/m P.M Muro (MH 3) = 1028 Kgf. Volumen Muro (MH 4) = 0.15 m. x 2.85 m. x 3.00 m. = 1.2825 m3. P.M Muro (MH 4) = Volumen de muro x Peso de material P.M Muro (MH 4) = 1.2825 m3 x 1800 Kgf/m P.M Muro (MH 4) = 2308.5 Kgf.
Volumen Muro (MH 5) = 0.15 m. x 0.58 m. x 3.00 m. = 0.261 m3. P.M Muro (MH 5) = Volumen de muro x Peso de material P.M Muro (MH 5) = 0.2601 m3 x 1800 Kgf/m P.M Muro (MH 5) = 469.8 Kgf. Volumen Muro (MH 6) = 0.15 m. x 0.57 m. x 3.00 m. = 0.256 m3. P.M Muro (MH 6) = Volumen de muro x Peso de material P.M Muro (MH 6) = 0.256 m3 x 1800 Kgf/m P.M Muro (MH 6) = 460.8 Kgf. Volumen Muro (MH 7) = 0.15 m. x 0.85 m. x 3.00 m. = 0.3825 m3. P.M Muro (MH 7) = Volumen de muro x Peso de material P.M Muro (MH 7) = 0.3825 m3 x 1800 Kgf/m P.M Muro (MH 7) = 688.5 Kgf. Volumen Muro (MH 8) = 0.15 m. x 0.85 m. x 3.00 m. = 0.3825 m3. P.M Muro (MH 8) = Volumen de muro x Peso de material P.M Muro (MH 8) = 0.3825 m3 x 1800 Kgf/m P.M Muro (MH 8) = 688.5 Kgf.
Volumen Muro (MH 13) = 0.15 m. x 2.85 m. x 3.00 m. = 1.2825 m P.M Muro (MH 13) = Volumen de muro x Peso de material P.M Muro (MH 13) = 1.2825 m3 x 1800 Kgf/m P.M Muro (MH 13) = 2308.5 Kgf. 3.2 Muros Verticales Volumen Muro (MV 1) = 0.15 m. x 4.30 m. x 3.00 m. = 1.935 m3. P.M Muro (MV 1) = Volumen de muro x Peso de material P.M Muro (MV 1) = 1.935 m3 x 1800 Kgf/m P.M Muro (MV 1) = 3483 Kgf. Volumen Muro (MV 2) = 0.15 m. x 3.30 m. x 3.00 m. = 1.485 m3. P.M Muro (MV 2) = Volumen de muro x Peso de material P.M Muro (MV 2) = 1.485 m3 x 1800 Kgf/m P.M Muro (MV 2) = 2673 Kgf. Volumen Muro (MV 3) = 0.15 m. x 2.35 m. x 3.00 m. = 1.057 m3. P.M Muro (MV 3) = Volumen de muro x Peso de material P.M Muro (MV 3) = 1.057 m3 x 1800 Kgf/m P.M Muro (MV 3) = 1902.6 Kgf.
Volumen Muro (MV 4) = 0.15 m. x 3.30 m. x 3.00 m. = 1.485 m3. P.M Muro (MV 4) = Volumen de muro x Peso de material P.M Muro (MV 4) = 1.485 m3 x 1800 Kgf/m P.M Muro (MV 4) = 2673 Kgf. Volumen Muro (MV 5) = 0.15 m. x 3.15 m. x 3.00 m. = 1.4175 m3. P.M Muro (MV 5) = Volumen de muro x Peso de material P.M Muro (MV 5) = 1.4175 m3 x 1800 Kgf/m P.M Muro (MV 5) = 2551.5 Kgf. Volumen Muro (MV 6) = 0.15 m. x 1.56 m. x 3.00 m. = 0.702 m3. P.M Muro (MV 6) = Volumen de muro x Peso de material P.M Muro (MV 6) = 0.702 m3 x 1800 Kgf/m P.M Muro (MV 6) = 1263.6 Kgf. Volumen Muro (MV 7) = 0.15 m. x 0.66 m. x 3.00 m. = 0.297 m3. P.M Muro (MV 7) = Volumen de muro x Peso de material P.M Muro (MV 7) = 0.297 m3 x 1800 Kgf/m P.M Muro (MV 7) = 534.6 Kgf.
Volumen Muro (MV 12) = 0.15 m. x 3.10 m. x 3.00 m. = 1.395 m3. P.M Muro (MV 12) = Volumen de muro x Peso de material P.M Muro (MV 12) = 1.395 m3 x 1800 Kgf/m P.M Muro (MV 12) = 2511 Kgf.
4. Columnas En base a la normativa, con respecto al peso muerto de las columnas, tenemos lo siguiente: P.V. Concreto = Concreto Simple (Grava) + Concreto Armado P.V Concreto = 2400 Kgf/m En el proyecto se identificaron 5 tipos de columnas - C 1 = Irregular (4 Columnas) - C 2 = 0.25 x 0.25 (8 Columnas) - C 3 = 0.25 x 0.30 (4 Columnas) - C 4 = 0.15 x 0.30 (2 Columnas) - C 5 = 0.15 x 0.25 (2 Columnas)
C 1: Irregular Volumen = 0.14 m. x 3.00 m. = 0.42 m3. P.M Columna 1 = Volumen de la columna x P.V Concreto P.M Columna 1 = 0.42 m3 x 2400 Kgf/m P.M Columna 1 = 1008 Kgf C 2: 0.25 x 0. Volumen = 0.25 m. x 0.25 m. x 3.00 m. = 0.1875 m3. P.M Columna 2 = Volumen de la columna x P.V Concreto P.M Columna 2 = 0.1875 m3 x 2400 Kgf/m P.M Columna 2 = 450 Kgf C 3: 0.25 x 0. Volumen = 0.25 m. x 0.30 m. x 3.00 m. = 0.225 m3. P.M Columna 3 = Volumen de la columna x P.V Concreto P.M Columna 3 = 0.225 m3 x 2400 Kgf/m P.M Columna 3 = 540 Kgf
Contamos con los siguientes ambientes:
C.V Aula 1 = Área de ambiente x Carga repartida Kgf/m C.V Aula 1 = 14.01 m2 x 250 Kgf/m C.V Aula 1 = 3502.5 Kgf C.V Aula 2 = Área de ambiente x Carga repartida Kgf/m C.V Aula 2 = 10.72 m2 x 250 Kgf/m C.V Aula 2 = 2680 Kgf C.V Aula 3 = Área de ambiente x Carga repartida Kgf/m C.V Aula 3 = 20.56 m2 x 250 Kgf/m C.V Aula 3 = 5140 Kgf C.V Aula 4 = Área de ambiente x Carga repartida Kgf/m C.V Aula 4 = 10.85 m2 x 250 Kgf/m C.V Aula 4 = 2712.5 Kgf C.V Total de Aulas = C.V Aula 1 + C.V Aula 2 + C.V Aula 3 + C.V Aula 4 C.V Total de Aulas = 3502.5 Kgf. + 2680 Kgf. + 5140 Kgf. + 2712.5 Kgf C.V Total de Aulas = 14 035 Kgf.
6. SS. HH (Hombres y Mujeres) En base a lo dispuesto a la norma, podemos sacar los siguientes datos: C.V SS.HH Hombres = Área de ambiente x Carga repartida Kgf/m C.V SS.HH Hombres = 4.07 m2 x 300 Kgf/m C.V SS.HH Hombres = 1221 Kgf C.V SS.HH Mujeres = Área de ambiente x Carga repartida Kgf/m C.V SS.HH Mujeres = 4.07 m2 x 300 Kgf/m C.V SS.HH Mujeres = 1221 Kgf C.V Total de SS. HH = C.V SS.HH Varones + C.V SS.HH Mujeres C.V Total de SS. HH = 1221 Kgf. + 1221 Kgf. C.V Total de SS. HH = 2442 Kgf. 7. Almacenaje
C.V Corredores = Área de ambiente x Carga repartida Kgf/m C.V Corredores = 17.01 m2 x 400 Kgf/m C.V Corredores = 6804 Kgf
Generales Ambientes Cantidades C.V x Cantidades Suma Aulas Aula 1 1 3502.5 Kgf. 14 035 Kgf. Aula 2 1 2680 Kgf. Aula 3 1 5140 Kgf. Aula 4 1 2712.5 Kgf. SS.HH SS. HH Varones 1 1221 Kgf. 2442 Kgf. SS. HH Mujeres 1 1221 Kgf. Complementario Almacenaje 1 2600 Kgf. 2600 Kgf. Corredores y Escaleras Corredores 1 6804 Kgf. 6804 Kgf. TOTAL DE CARGAS VIVAS DEL PROYECTO 25 881 Kgf.
Servicio Final = 1.4 (Total de Carga Muerta) + 1.7 (Total de Carga Viva) Servicio Final = 1.4 (Kgf.) + 1.7 (25 881 Kgf.) Servicio Final = Kgf. + 43 997.7 Kgf. Servicio Final = Kgf. Carga de Servicio Final Carga Viva Carga Muerta 43 997.7 Kgf. 156 357.85 Kgf. Resultado Kgf.
