PREGUNTA N.° 3 (9 PUNTOS)

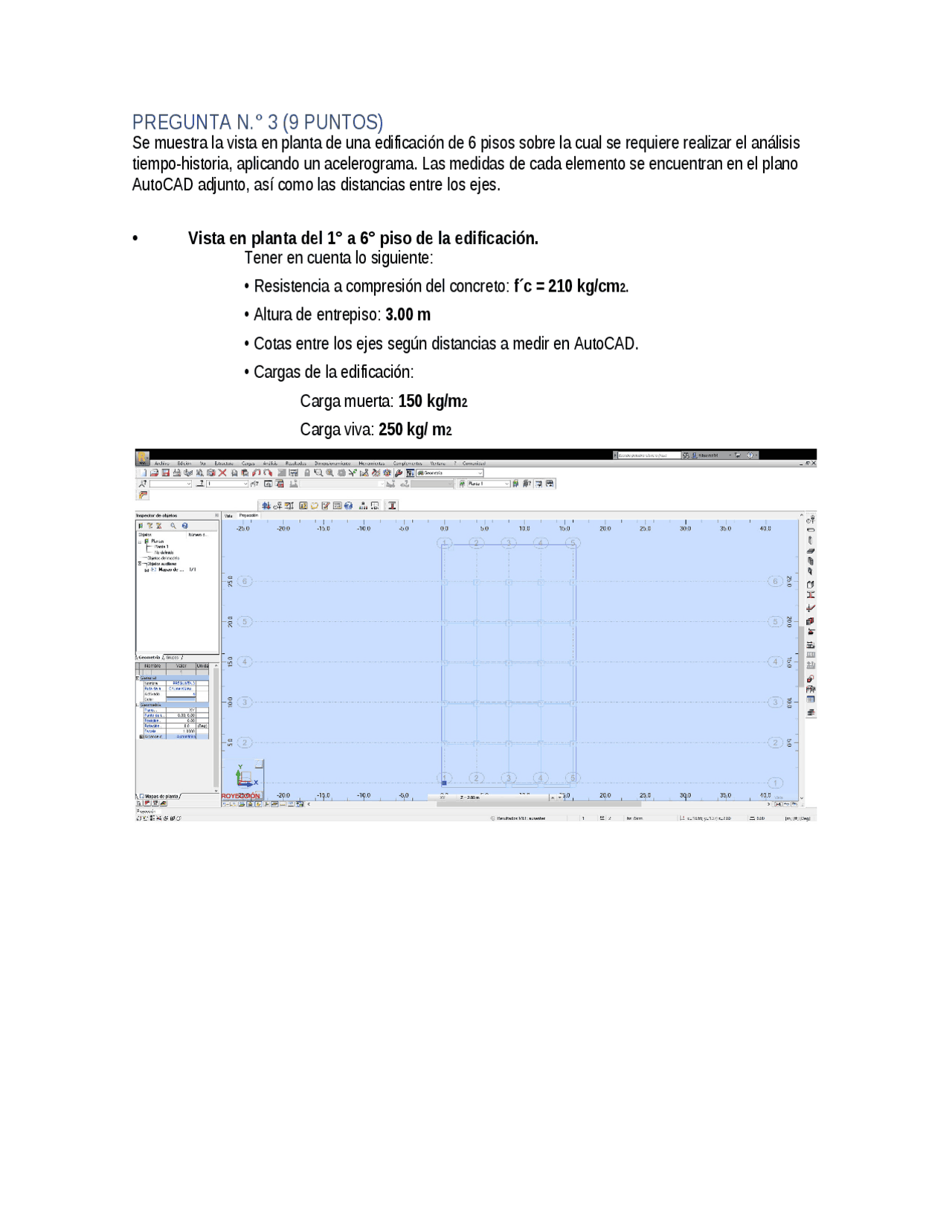

Se muestra la vista en planta de una edificación de 6 pisos sobre la cual se requiere realizar el análisis tiempo-historia, aplicando un acelerograma. Las medidas de cada elemento se encuentran en el plano AutoCAD adjunto, así como las distancias entre los ejes.
- Vista en planta del 1° a 6° piso de la edificación. Tener en cuenta lo siguiente: - Resistencia a compresión del concreto: f´c = 210 kg/cm 2. - Altura de entrepiso: 3.00 m - Cotas entre los ejes según distancias a medir en AutoCAD. - Cargas de la edificación: Carga muerta: 150 kg/m 2 Carga viva: 250 kg/ m 2
Utilizar el acelerograma proporcionado y aplicarlo sólo en la dirección X (la más corta del edificio). Para el caso de análisis tiempo-historia creado, emplear un factor de escala de 0.01 , ya que las unidades del acelerograma se encuentran en cm/s2. El intervalo entre los valores de aceleración es de 0.02 segundos. Primero, realizar lo siguiente:
- Con los datos del terreno y considerando la estructura con un valor de R = 7.2 , construir un análisis dinámico modal espectral para el edificio.
- Determinar la fuerza cortante en la base debido al caso espectral creado. CONSTANTE ESTATICO ZUCS/R=0. EST XX=2729.27 tn.1641=447.87tn EST YY=2729.27 tn.1641=447.87tn
Finalmente, analizar lo siguiente para el caso del sismo en función del acelerograma de tiempo- historia: Ahora trabajos con el acelerograma
- En tablas, indicar la mayor fuerza producida en FZ y el caso donde se produce.
Se verifica que la mayor fuerza producida en el modelo es de 96605 tn.
- De manera gráfica, indicar cómo varían las reacciones con respecto al paso del acelerograma.
- Crear un video de la deformada de la estructura debido al acelerograma.
- Obtener la fuerza basal de acuerdo con el análisis tiempo-historia.
Cortante basal XX= 685548.85 tn
