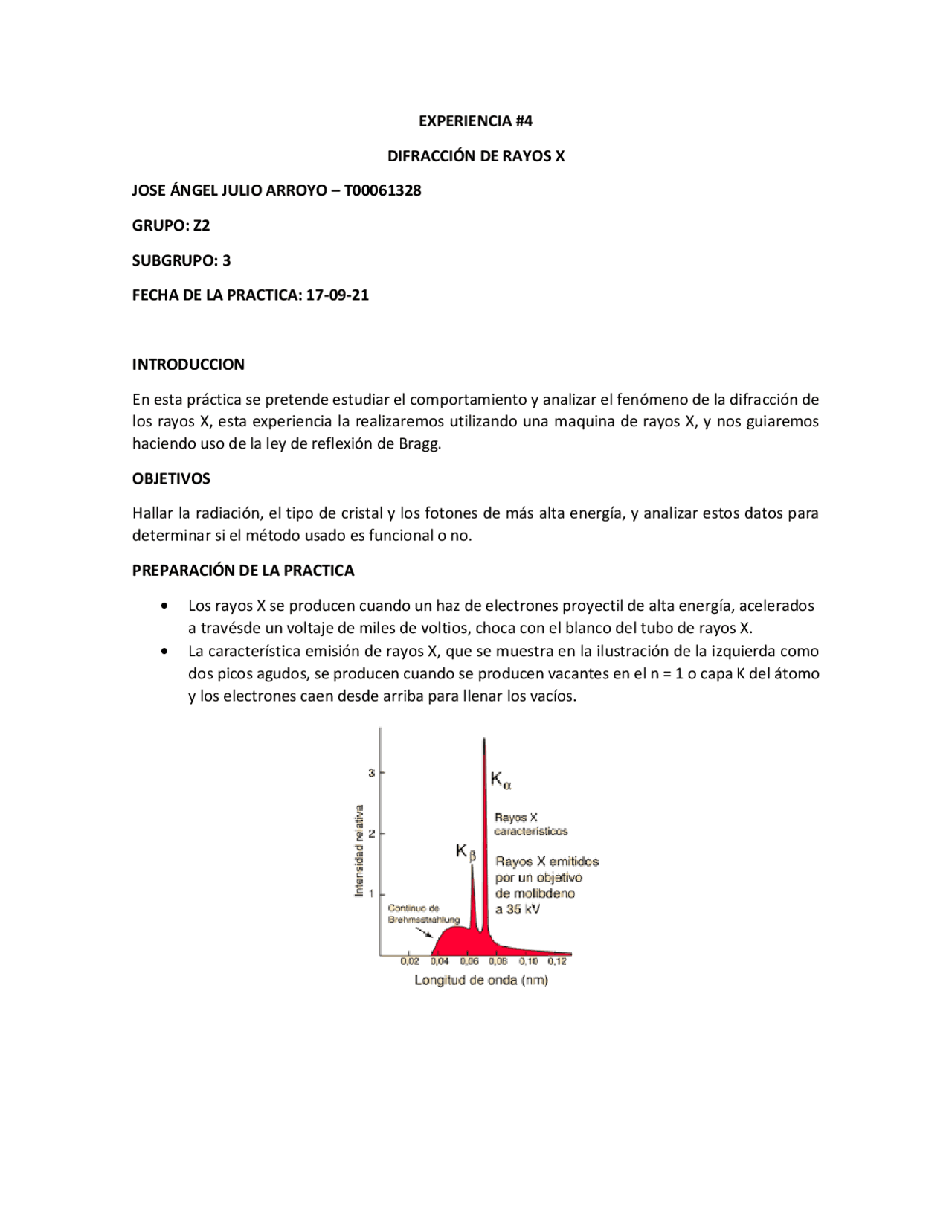

EXPERIENCIA #4
DIFRACCIÓN DE RAYOS X
JOSE ÁNGEL JULIO ARROYO – T00061328
GRUPO: Z2
SUBGRUPO: 3
FECHA DE LA PRACTICA: 17-09-21
INTRODUCCION
En esta práctica se pretende estudiar el comportamiento y analizar el fenómeno de la difracción de
los rayos X, esta experiencia la realizaremos utilizando una maquina de rayos X, y nos guiaremos
haciendo uso de la ley de reflexión de Bragg.
OBJETIVOS
Hallar la radiación, el tipo de cristal y los fotones de más alta energía, y analizar estos datos para
determinar si el método usado es funcional o no.
PREPARACIÓN DE LA PRACTICA
• Los rayos X se producen cuando un haz de electrones proyectil de alta energía, acelerados
a travésde un voltaje de miles de voltios, choca con el blanco del tubo de rayos X.
• La característica emisión de rayos X, que se muestra en la ilustración de la izquierda como
dos picos agudos, se producen cuando se producen vacantes en el n = 1 o capa K del átomo
y los electrones caen desde arriba para llenar los vacíos.
