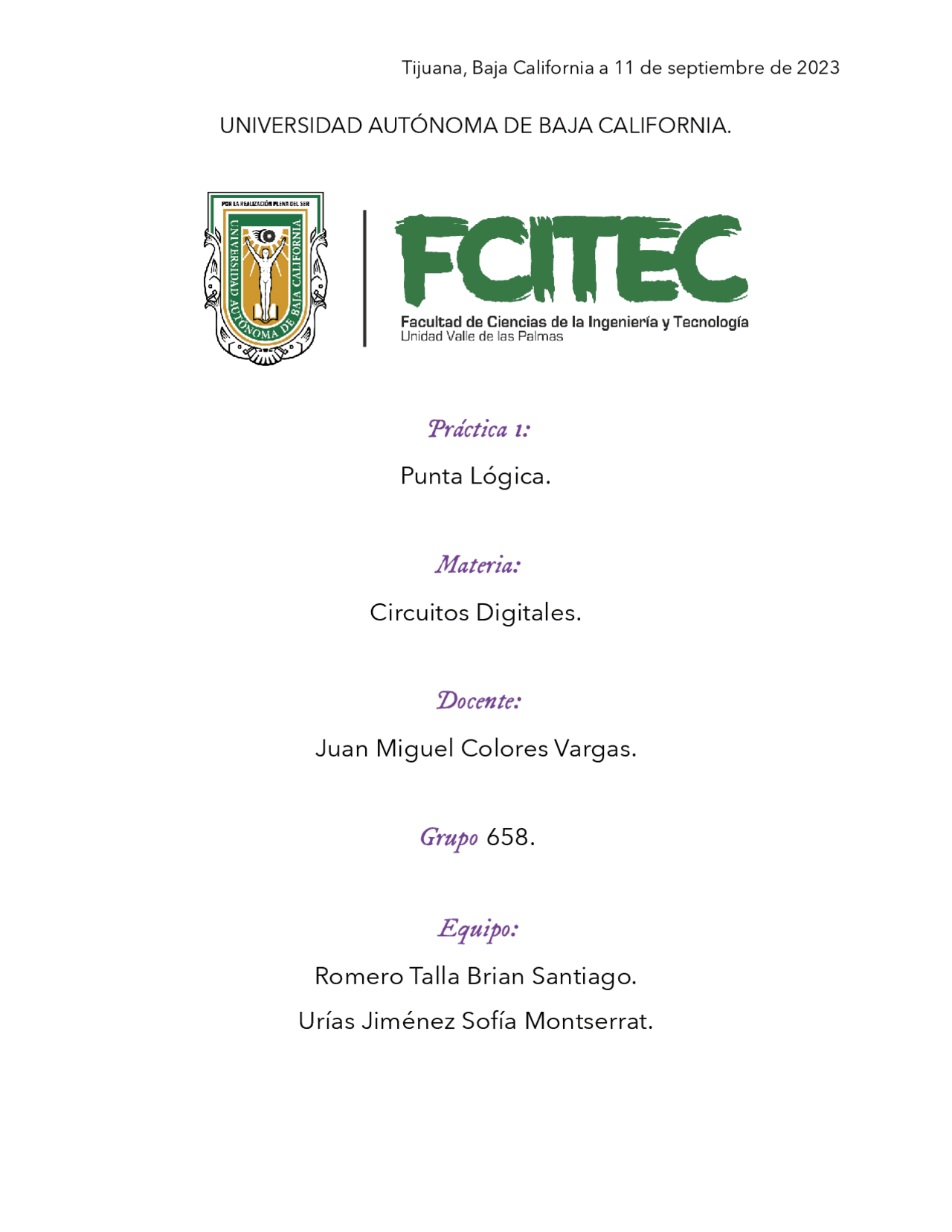

Tijuana, Baja California a 11 de septiembre de 2023
Introducción. El alumno aprenderá a construir una punta lógica que le servirá para comprobar circuitos lógicos digitales. Objetivo. El alumno hará una punta lógica para su uso en futuras prácticas. Materiales y equipo. Compuerta NAND 7400. Transistor 2N2222. 3 leds de color amarillo, rojo y verde. Cables rojo y negro. Resistencias de 330, 1k y 10k. Protoboard. Fuente 5v. Placa perforada para soldar. Estaño. Cautín. Funcionamiento. La sonda tiene tres LED: rojo para el nivel de lógica alto; verde para el nivel de lógica bajo; y amarillo para alta impedancia. Cuando tocamos la patilla de un circuito integrado con la punta de prueba de una sonda lógica, se encenderá uno de los LED, dependiendo del nivel. Además, la sonda cuenta con dos cables: uno de color rojo y otro negro. Al usarse, el cable rojo debe conectarse al positivo del circuito y el negro al negativo. Estado Bajo (Salida lógica “0”): enciende el LED verde. En este caso, en la base del transistor hay un voltaje de 0v (estado lógico 0) por lo que no conducirá, haciendo que el LED 2 y 3 no enciendan, sin embargo, encenderá el primer LED ya que el estado lógico de tierra permitirá cerrar el circuito para el primer LED. Estado Alto (Salida lógica “1”): enciende el LED rojo. Si en la punta se presenta un estado TTL alto (5 v), la base del transistor se polarizará y entrará en conducción, esto permitirá que con la lógica de las compuertas NAND cierre el circuito del tercer LED que le permitirá encender. Sin embargo, los LEDS 1 y 2 permanecerán apagados. Estado de alta impedancia (salida sin conexión): enciende el LED amarillo. Si dejamos la punta sin conectar, la base del transistor no se polarizará, y hará que el tercer LED no encienda, sin embargo, la no conexión en un circuito TTL es tomado como
