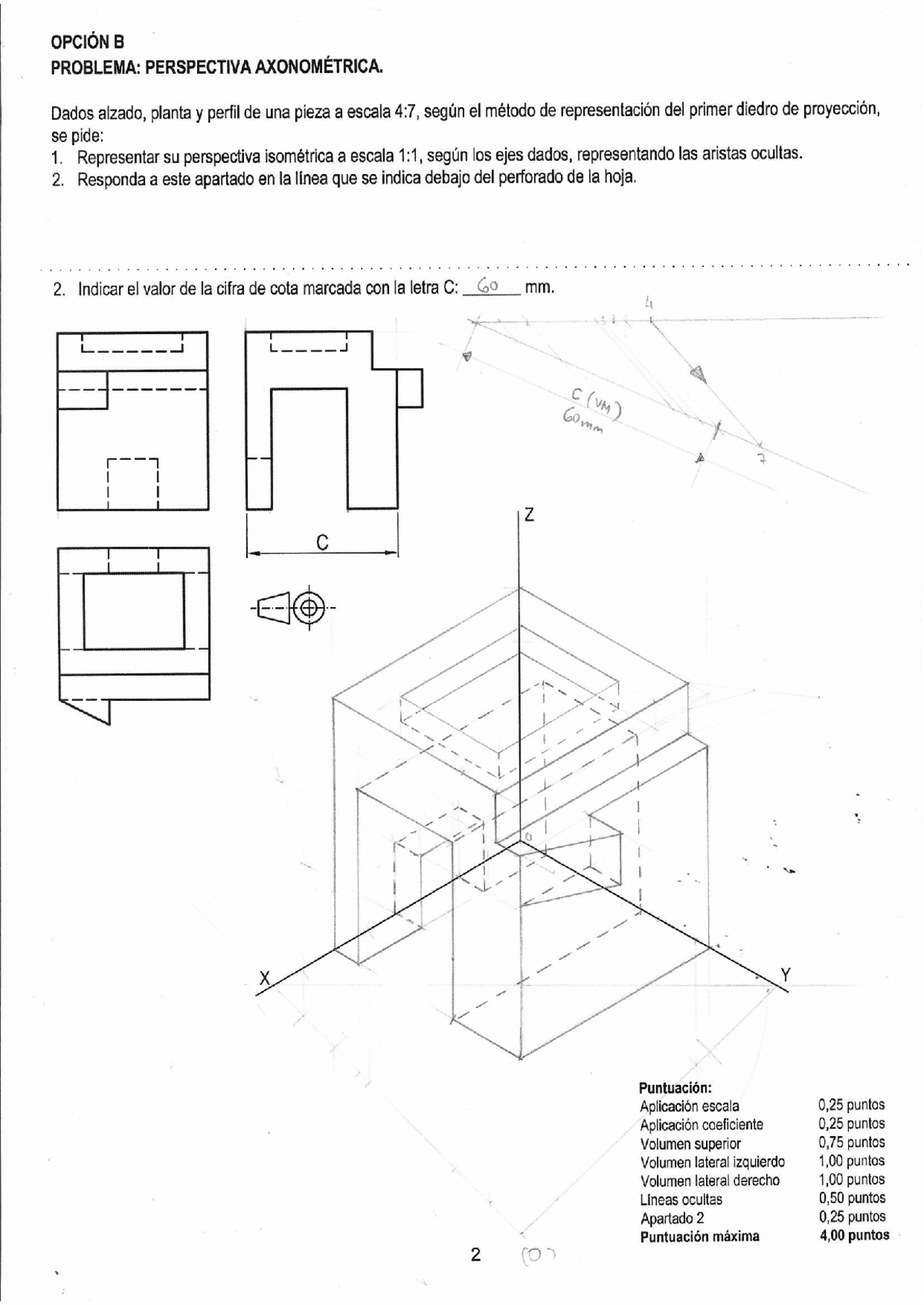

OPCIÓN B PROBLEMA: PERSPECTIVA AXONOMÉTRICA. Dados alzado, planta y perfil de una pieza a escala 4:7, según el método de representación del primer diedro de proyección, se pide: 1. Representar su perspectiva isométrica a escala 1:1, según los ejes dados, representando las aristas ocultas. 2. Responda a este apartado en la línea que se indica debajo del perforado de la hoja. T T kun sl boo. A Puntuación: Aplicación escala 0,25 puntos Aplicación coeficiente 0,25 puntos Volumen superior 0,75 puntos Volumen lateral izquierdo 1,00 puntos Volumen lateral derecho 1,00 puntos Líneas ocultas 0,50 puntos Apartado 2 0,25 puntos Puntuación máxima 4,00 puntos
