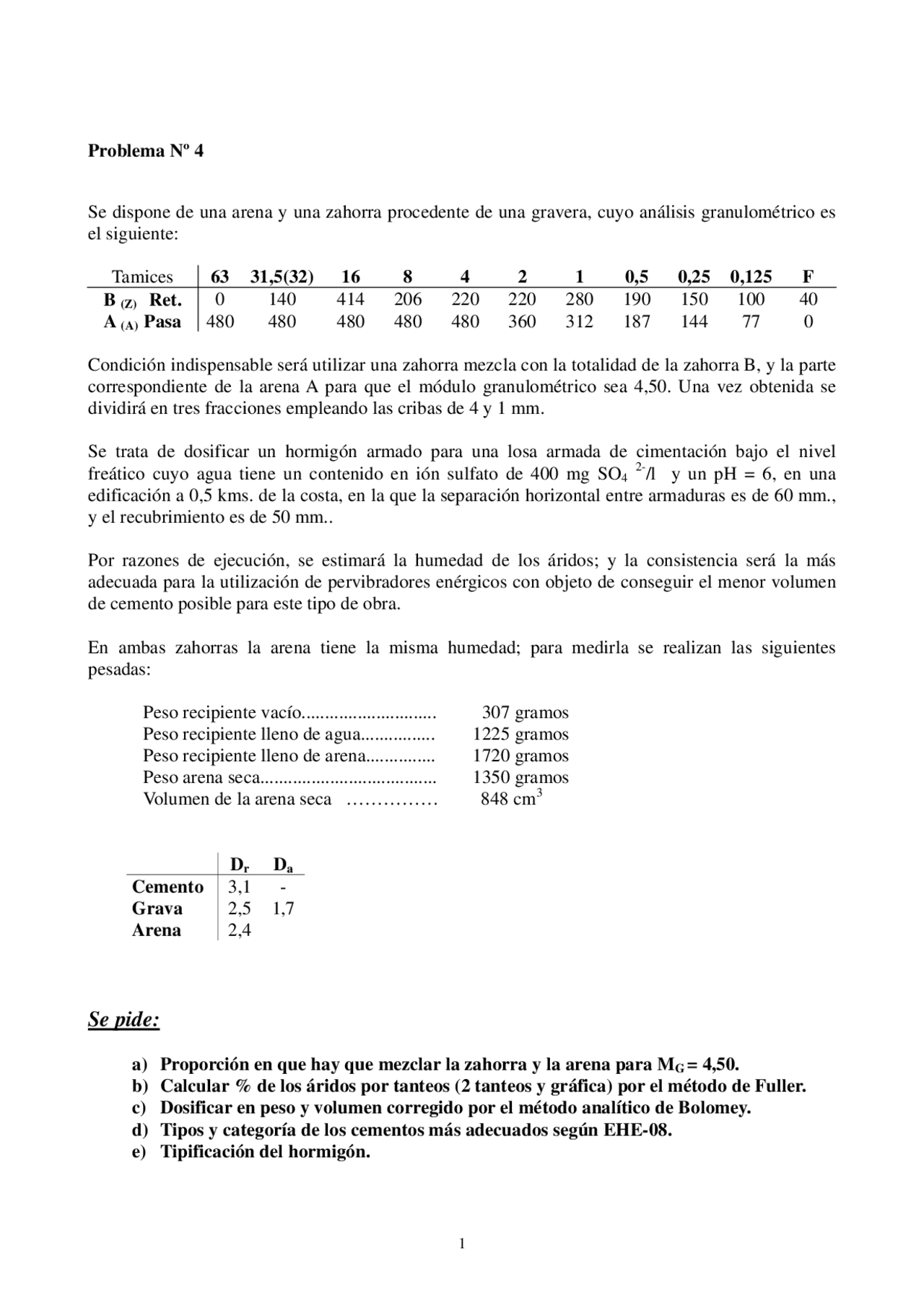

Problema Nº 4
Se dispone de una arena y una zahorra procedente de una gravera, cuyo análisis granulométrico es
el siguiente:
Tamices 63 31,5(32) 16 8 4 2 1 0,5 0,25 0,125 F
B (Z) Ret. 0 140 414 206 220 220 280 190 150 100 40
A (A) Pasa 480 480 480 480 480 360 312 187 144 77 0
Condición indispensable será utilizar una zahorra mezcla con la totalidad de la zahorra B, y la parte
correspondiente de la arena A para que el módulo granulométrico sea 4,50. Una vez obtenida se
dividirá en tres fracciones empleando las cribas de 4 y 1 mm.
Se trata de dosificar un hormigón armado para una losa armada de cimentación bajo el nivel
freático cuyo agua tiene un contenido en ión sulfato de 400 mg SO4 2-/l y un pH = 6, en una
edificación a 0,5 kms. de la costa, en la que la separación horizontal entre armaduras es de 60 mm.,
y el recubrimiento es de 50 mm..
Por razones de ejecución, se estimará la humedad de los áridos; y la consistencia será la más
adecuada para la utilización de pervibradores enérgicos con objeto de conseguir el menor volumen
de cemento posible para este tipo de obra.
En ambas zahorras la arena tiene la misma humedad; para medirla se realizan las siguientes
pesadas:
Peso recipiente vacío............................. 307 gramos
Peso recipiente lleno de agua................ 1225 gramos
Peso recipiente lleno de arena............... 1720 gramos
Peso arena seca...................................... 1350 gramos
Volumen de la arena seca …………… 848 cm3
Dr Da
Cemento 3,1 -
Grava 2,5 1,7
Arena 2,4
Se pide:
a) Proporción en que hay que mezclar la zahorra y la arena para MG = 4,50.
b) Calcular % de los áridos por tanteos (2 tanteos y gráfica) por el método de Fuller.
c) Dosificar en peso y volumen corregido por el método analítico de Bolomey.
d) Tipos y categoría de los cementos más adecuados según EHE-08.
e) Tipificación del hormigón.
