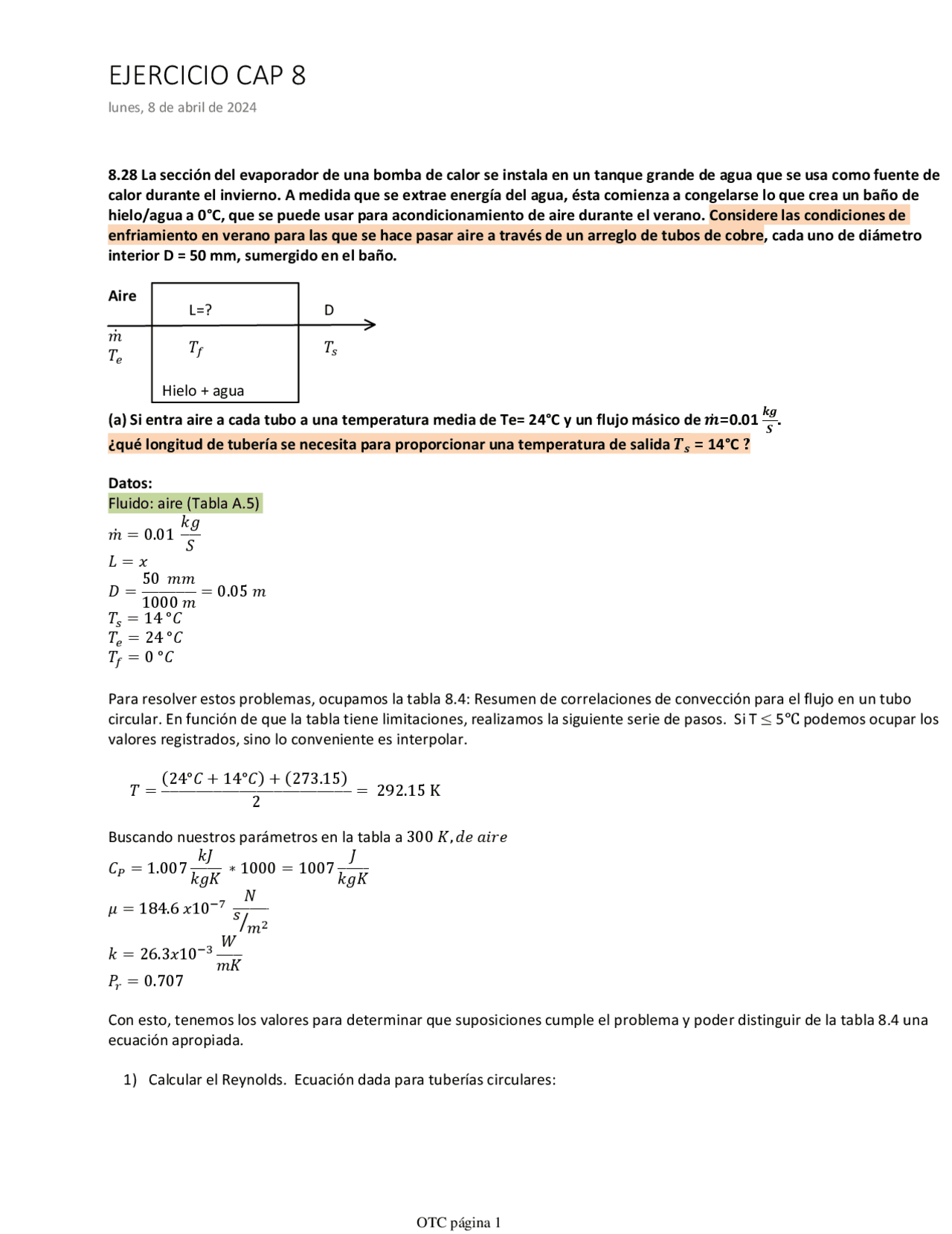

8.28 La sección del evaporador de una bomba de calor se instala en un tanque grande de agua que se usa como fuente de
calor durante el invierno. A medida que se extrae energía del agua, ésta comienza a congelarse lo que crea un baño de
hielo/agua a 0°C, que se puede usar para acondicionamiento de aire durante el verano. Considere las condiciones de
enfriamiento en verano para las que se hace pasar aire a través de un arreglo de tubos de cobre, cada uno de diámetro
interior D = 50 mm, sumergido en el baño.
Aire
(a) Si entra aire a cada tubo a una temperatura media de Te= 24°C y un flujo másico de
=0.01
.
¿qué longitud de tubería se necesita para proporcionar una temperatura de salida
= 14°C ?
Datos:
Fluido: aire (Tabla A.5)
Para resolver estos problemas, ocupamos la tabla 8.4: Resumen de correlaciones de convección para el flujo en un tubo
circular. En función de que la tabla tiene limitaciones, realizamos la siguiente serie de pasos. Si T ≤5 podemos ocupar los
valores registrados, sino lo conveniente es interpolar.
Buscando nuestros parámetros en la tabla a
Con esto, tenemos los valores para determinar que suposiciones cumple el problema y poder distinguir de la tabla 8.4 una
ecuación apropiada.
Calcular el Reynolds. Ecuación dada para tuberías circulares:
1)
Hielo + agua
L=?
D
EJERCICIO CAP 8
lunes, 8 de abril de 2024
OTC página 1
