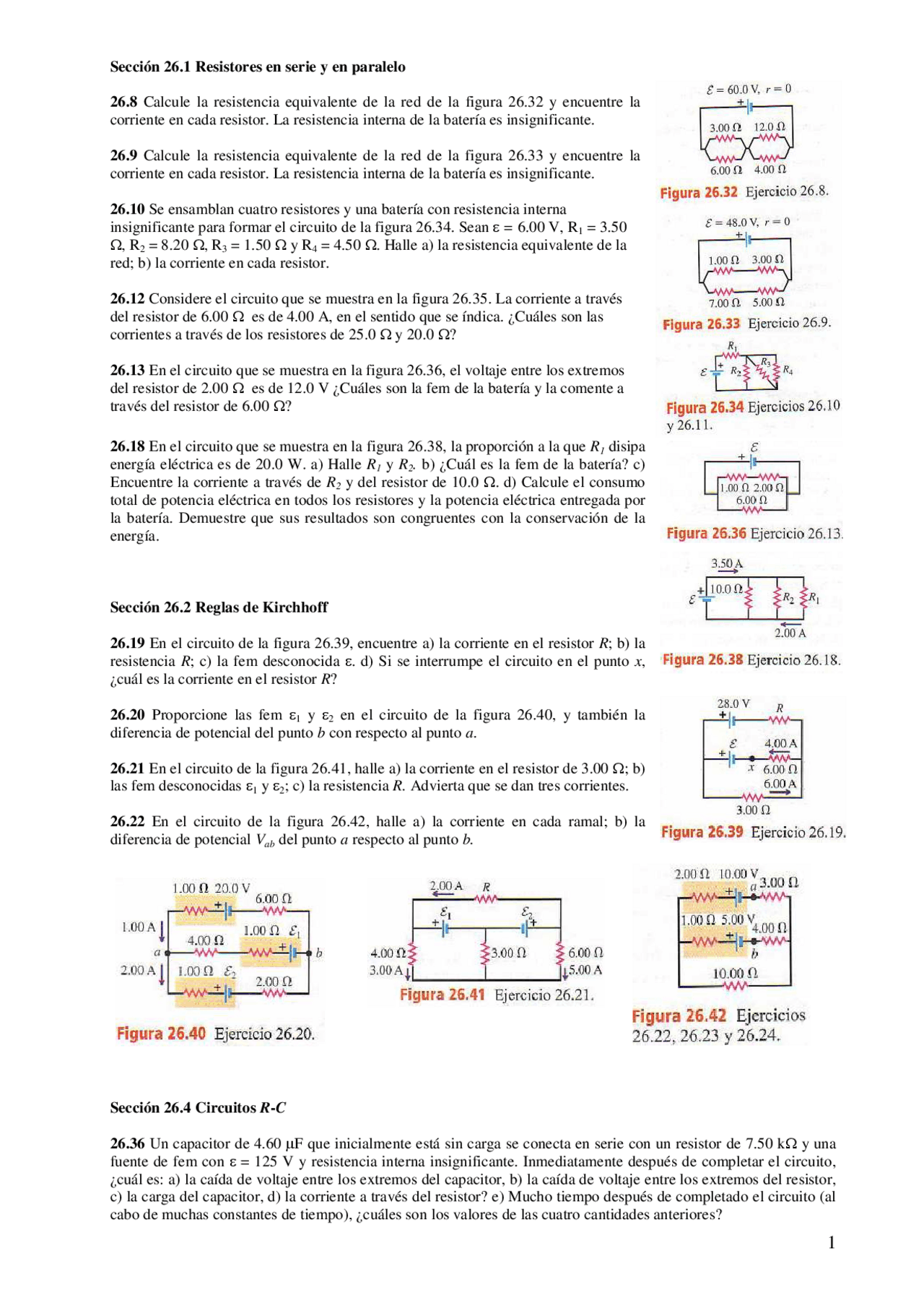

Sección 26.1 Resistores en serie y en paralelo
26.8 Calcule la resistencia equivalente de la red de la figura 26.32 y encuentre la
corriente en cada resistor. La resistencia interna de la batería es insignificante.
26.9 Calcule la resistencia equivalente de la red de la figura 26.33 y encuentre la
corriente en cada resistor. La resistencia interna de la batería es insignificante.
26.10 Se ensamblan cuatro resistores y una batería con resistencia interna
insignificante para formar el circuito de la figura 26.34. Sean ε = 6.00 V, R
1
= 3.50
Ω, R
2
= 8.20 Ω, R
3
= 1.50 Ω y R
4
= 4.50 Ω. Halle a) la resistencia equivalente de la
red; b) la corriente en cada resistor.
26.12 Considere el circuito que se muestra en la figura 26.35. La corriente a través
del resistor de 6.00 Ω es de 4.00 A, en el sentido que se índica. ¿Cuáles son las
corrientes a través de los resistores de 25.0 Ω y 20.0 Ω?
26.13 En el circuito que se muestra en la figura 26.36, el voltaje entre los extremos
del resistor de 2.00 Ω es de 12.0 V ¿Cuáles son la fem de la batería y la comente a
través del resistor de 6.00 Ω?
26.18 En el circuito que se muestra en la figura 26.38, la proporción a la que R
1
disipa
energía eléctrica es de 20.0 W. a) Halle R
1
y R
2
. b) ¿Cuál es la fem de la batería? c)
Encuentre la corriente a través de R
2
y del resistor de 10.0 Ω. d) Calcule el consumo
total de potencia eléctrica en todos los resistores y la potencia eléctrica entregada por
la batería. Demuestre que sus resultados son congruentes con la conservación de la
energía.
Sección 26.2 Reglas de Kirchhoff
26.19 En el circuito de la figura 26.39, encuentre a) la corriente en el resistor R; b) la
resistencia R; c) la fem desconocida ε. d) Si se interrumpe el circuito en el punto x,
¿cuál es la corriente en el resistor R?
26.20 Proporcione las fem ε
1
y ε
2
en el circuito de la figura 26.40, y también la
diferencia de potencial del punto b con respecto al punto a.
26.21 En el circuito de la figura 26.41, halle a) la corriente en el resistor de 3.00 Ω; b)
las fem desconocidas ε
1
y ε
2
; c) la resistencia R. Advierta que se dan tres corrientes.
26.22 En el circuito de la figura 26.42, halle a) la corriente en cada ramal; b) la
diferencia de potencial V
ab
del punto a respecto al punto b.
Sección 26.4 Circuitos R-C
26.36 Un capacitor de 4.60 µF que inicialmente está sin carga se conecta en serie con un resistor de 7.50 kΩ y una
fuente de fem con ε = 125 V y resistencia interna insignificante. Inmediatamente después de completar el circuito,
¿cuál es: a) la caída de voltaje entre los extremos del capacitor, b) la caída de voltaje entre los extremos del resistor,
c) la carga del capacitor, d) la corriente a través del resistor? e) Mucho tiempo después de completado el circuito (al
cabo de muchas constantes de tiempo), ¿cuáles son los valores de las cuatro cantidades anteriores?
