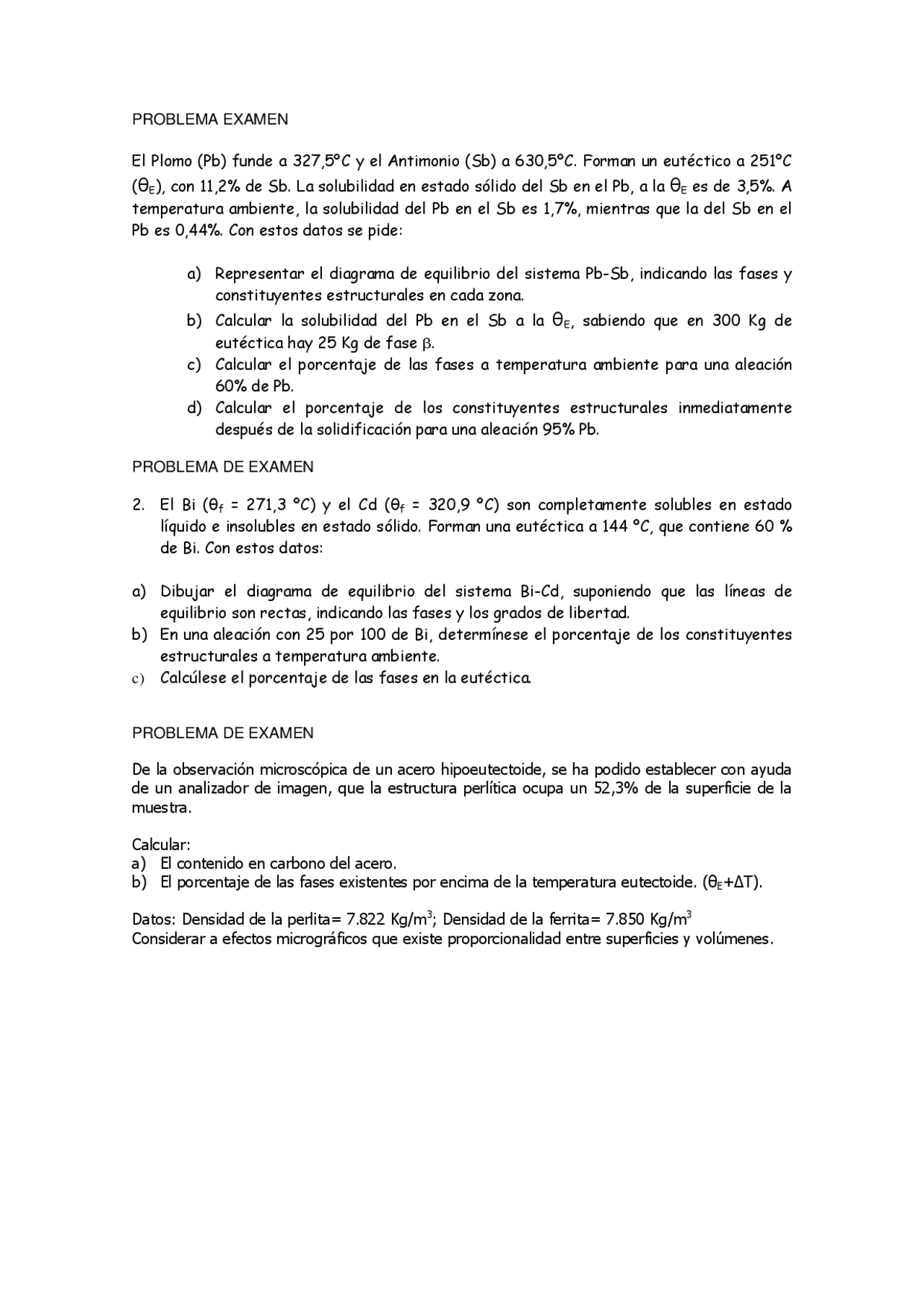

PROBLEMA EXAMEN
El Plomo (Pb) funde a 327,5ºC y el Antimonio (Sb) a 630,5ºC. Forman un eutéctico a 251ºC
(θE), con 11,2% de Sb. La solubilidad en estado sólido del Sb en el Pb, a la θE es de 3,5%. A
temperatura ambiente, la solubilidad del Pb en el Sb es 1,7%, mientras que la del Sb en el
Pb es 0,44%. Con estos datos se pide:
a) Representar el diagrama de equilibrio del sistema Pb-Sb, indicando las fases y
constituyentes estructurales en cada zona.
b) Calcular la solubilidad del Pb en el Sb a la θE, sabiendo que en 300 Kg de
eutéctica hay 25 Kg de fase β.
c) Calcular el porcentaje de las fases a temperatura ambiente para una aleación
60% de Pb.
d) Calcular el porcentaje de los constituyentes estructurales inmediatamente
después de la solidificación para una aleación 95% Pb.
PROBLEMA DE EXAMEN
2. El Bi (θf = 271,3 ºC) y el Cd (θf = 320,9 ºC) son completamente solubles en estado
líquido e insolubles en estado sólido. Forman una eutéctica a 144 ºC, que contiene 60 %
de Bi. Con estos datos:
a) Dibujar el diagrama de equilibrio del sistema Bi-Cd, suponiendo que las líneas de
equilibrio son rectas, indicando las fases y los grados de libertad.
b) En una aleación con 25 por 100 de Bi, determínese el porcentaje de los constituyentes
estructurales a temperatura ambiente.
c) Calcúlese el porcentaje de las fases en la eutéctica.
PROBLEMA DE EXAMEN
De la observación microscópica de un acero hipoeutectoide, se ha podido establecer con ayuda
de un analizador de imagen, que la estructura perlítica ocupa un 52,3% de la superficie de la
muestra.
Calcular:
a) El contenido en carbono del acero.
b) El porcentaje de las fases existentes por encima de la temperatura eutectoide. (θE+ΔT).
Datos: Densidad de la perlita= 7.822 Kg/m3; Densidad de la ferrita= 7.850 Kg/m3
Considerar a efectos micrográficos que existe proporcionalidad entre superficies y volúmenes.
