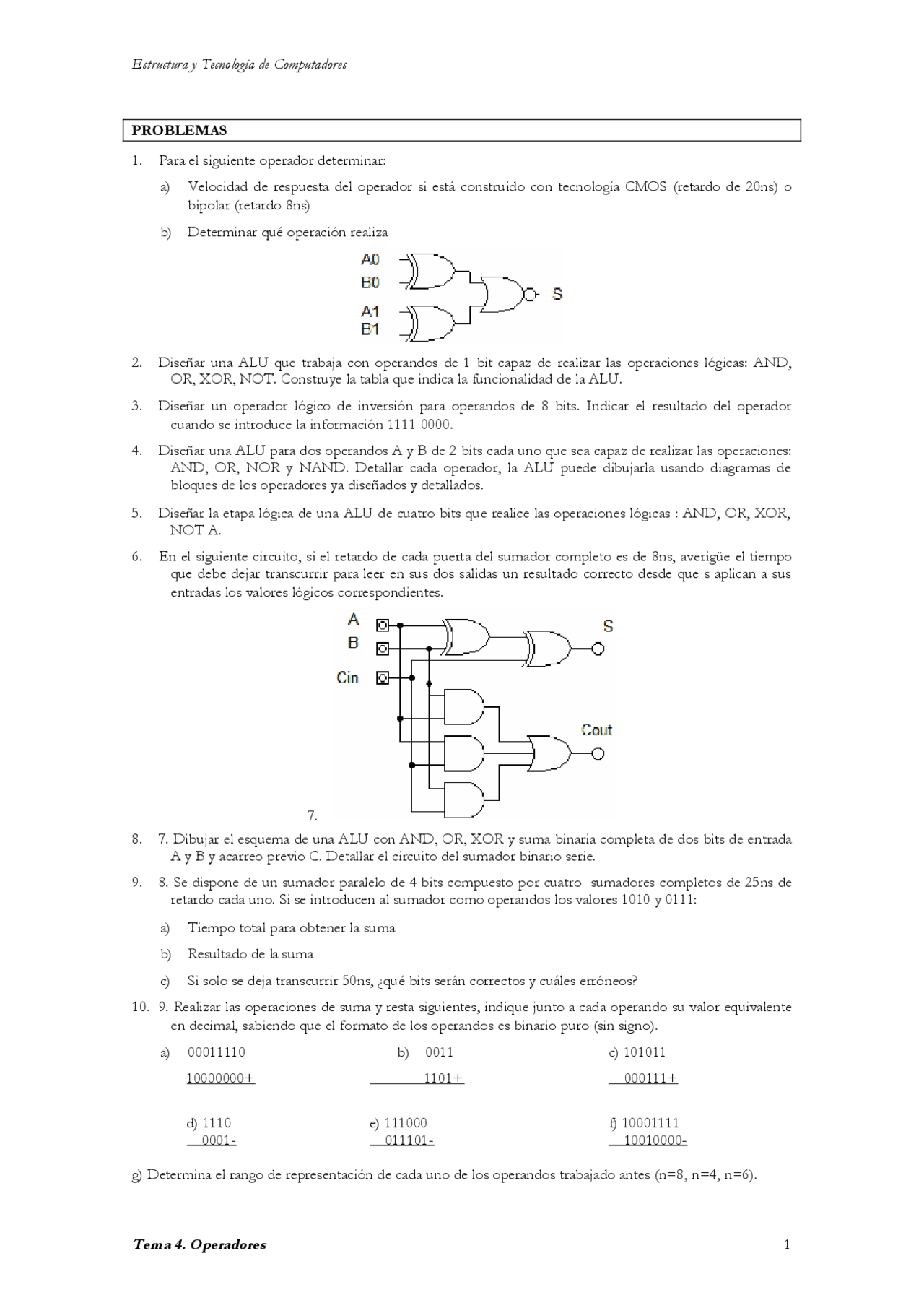

Estructura y Tecnología de Computadores
Tema 4. Operadores
1
PROBLEMAS
1. Para el siguiente operador determinar:
a) Velocidad de respuesta del operador si está construido con tecnología CMOS (retardo de 20ns) o
bipolar (retardo 8ns)
b) Determinar qué operación realiza
2. Diseñar una ALU que trabaja con operandos de 1 bit capaz de realizar las operaciones lógicas: AND,
OR, XOR, NOT. Construye la tabla que indica la funcionalidad de la ALU.
3. Diseñar un operador lógico de inversión para operandos de 8 bits. Indicar el resultado del operador
cuando se introduce la información 1111 0000.
4. Diseñar una ALU para dos operandos A y B de 2 bits cada uno que sea capaz de realizar las operaciones:
AND, OR, NOR y NAND. Detallar cada operador, la ALU puede dibujarla usando diagramas de
bloques de los operadores ya diseñados y detallados.
5. Diseñar la etapa lógica de una ALU de cuatro bits que realice las operaciones lógicas : AND, OR, XOR,
NOT A.
6. En el siguiente circuito, si el retardo de cada puerta del sumador completo es de 8ns, averigüe el tiempo
que debe dejar transcurrir para leer en sus dos salidas un resultado correcto desde que s aplican a sus
entradas los valores lógicos correspondientes.
7.
8. 7. Dibujar el esquema de una ALU con AND, OR, XOR y suma binaria completa de dos bits de entrada
A y B y acarreo previo C. Detallar el circuito del sumador binario serie.
9. 8. Se dispone de un sumador paralelo de 4 bits compuesto por cuatro sumadores completos de 25ns de
retardo cada uno. Si se introducen al sumador como operandos los valores 1010 y 0111:
a) Tiempo total para obtener la suma
b) Resultado de la suma
c) Si solo se deja transcurrir 50ns, ¿qué bits serán correctos y cuáles erróneos?
10. 9. Realizar las operaciones de suma y resta siguientes, indique junto a cada operando su valor equivalente
en decimal, sabiendo que el formato de los operandos es binario puro (sin signo).
a) 00011110
10000000+
b) 0011
1101+
c) 101011
000111+
d) 1110
0001-
e) 111000
011101-
f) 10001111
10010000-
g) Determina el rango de representación de cada uno de los operandos trabajado antes (n=8, n=4, n=6).
