Revoque: Guía para la Ejecución Manual y Mecanizada, Diapositivas de Construcción

Procedimientos constructivos Procedimientos Constructivos son las acciones que nos llevan a construir de una forma determinada, buscando, eso sí, la eficacia

Tipo: Diapositivas

2020/2021

Subido el 01/06/2021

melissa-herrera-8
melissa-herrera-8 🇵🇪

1 documento

1 / 8

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1

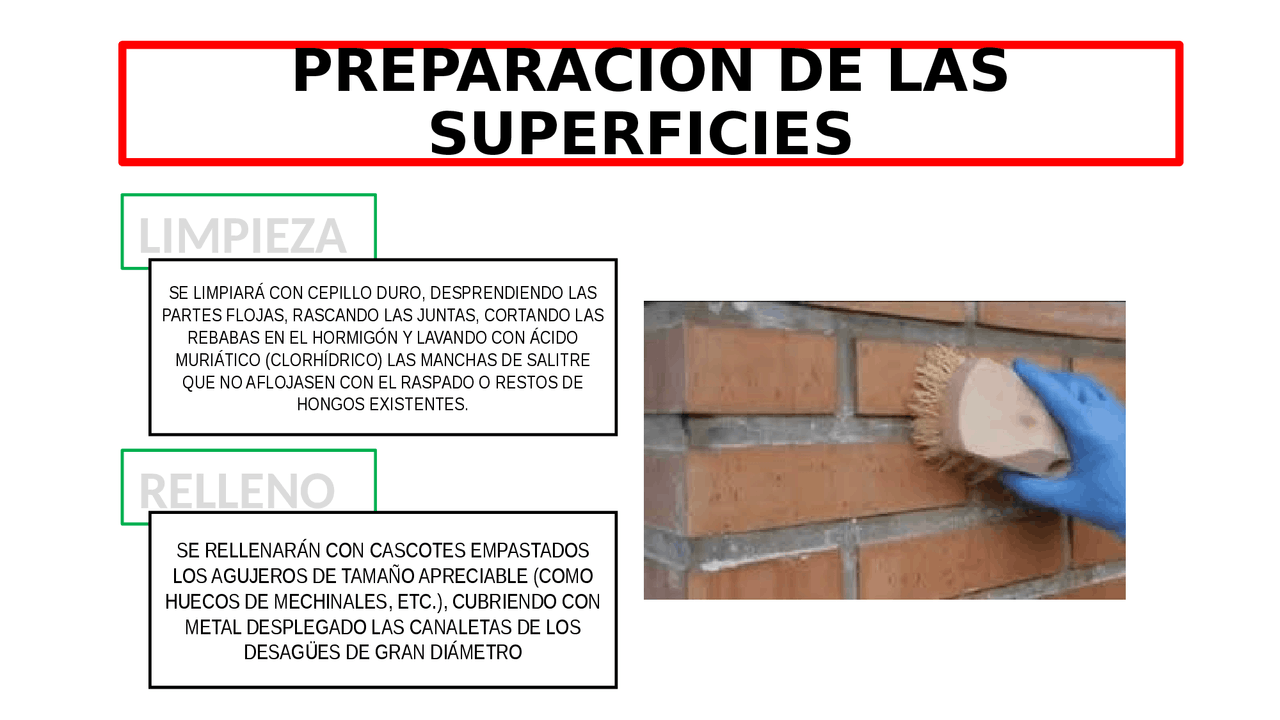

RELLENO
PREPARACION DE LAS
SUPERFICIES
SE RELLENARÁN CON CASCOTES EMPASTADOS
LOS AGUJEROS DE TAMAÑO APRECIABLE (COMO
HUECOS DE MECHINALES, ETC.), CUBRIENDO CON
METAL DESPLEGADO LAS CANALETAS DE LOS
DESAGÜES DE GRAN DIÁMETRO
LIMPIEZA
SE LIMPIARÁ CON CEPILLO DURO, DESPRENDIENDO LAS
PARTES FLOJAS, RASCANDO LAS JUNTAS, CORTANDO LAS
REBABAS EN EL HORMIGÓN Y LAVANDO CON ÁCIDO
MURIÁTICO (CLORHÍDRICO) LAS MANCHAS DE SALITRE
QUE NO AFLOJASEN CON EL RASPADO O RESTOS DE
HONGOS EXISTENTES.
pf3
pf4
pf5
pf8

Vista previa parcial del texto

¡Descarga Revoque: Guía para la Ejecución Manual y Mecanizada y más Diapositivas en PDF de Construcción solo en Docsity!

RELLENO

PREPARACION DE LAS

SUPERFICIES

SE RELLENARÁN CON CASCOTES EMPASTADOS
LOS AGUJEROS DE TAMAÑO APRECIABLE (COMO
HUECOS DE MECHINALES, ETC.), CUBRIENDO CON
METAL DESPLEGADO LAS CANALETAS DE LOS
DESAGÜES DE GRAN DIÁMETRO

LIMPIEZA

SE LIMPIARÁ CON CEPILLO DURO, DESPRENDIENDO LAS PARTES FLOJAS, RASCANDO LAS JUNTAS, CORTANDO LAS REBABAS EN EL HORMIGÓN Y LAVANDO CON ÁCIDO MURIÁTICO (CLORHÍDRICO) LAS MANCHAS DE SALITRE QUE NO AFLOJASEN CON EL RASPADO O RESTOS DE HONGOS EXISTENTES.

MOJADO

RELLENOS

ADICIONALES

SI ENTRE LA MAMPOSTERIA Y EL PLOMO
DEFINITIVO DEL REVOQUE QUEDA MUCHO ESPACIO
(PORQUE HAY DESPLOMES, ERROR DE REPLANTEO
O SE MODIFICARON LAS TERMINACIONES)
CONVENDRÁ HACER UN RELLENO ADICIONAL EN
TODA LA PARTE AFECTADA
TODA OPERACIÓN DE REVOQUE (SEA SOBRE
PARED, FINO SOBRE GRUESO, ETC.) SERÁ
PRECEDIDA POR UN MOJADO INTENSO DE LA
SUPERFICIE, CON EL OBJETO DE EVITAR QUE LA
POROSIDAD DE ÉSTA TOME AGUA DE LA MEZCLA
FRESCA
EL ESPACIO COMPRENDIDO
ENTRE CINTAS SE REVOCA
MANTENIENDO LA REGLA
APOYADA SOBRE AQUELLAS.
QUEDA COMPLETADO ASÍ EL
REVOQUE GRUESO. LA REGLA
GENERAL ES RAYAR EL
GRUESO PARA LOGRAR UNA
SUPERFICIE RUGOSA Y
MEJORAR ASÍ LA ADHERENCIA
CON EL REVOQUE FINO
EN LOS ÁNGULOS SALIENTES
SE USA UNA REGLA DE MADERA
COMO CINTA AL EXTREMO DEL
PLANO EN LOS ÁNGULOS
ENTRANTES SE LOS MOLDEA
CON LA PROPIA REGLA.

RELLENO ENTRE

CINTAS

EJECUCION MANUAL DE REVOQUE FINO

EL ENLUCIDO SE APLLICA
DIRECTAMENTE SOBRE EL
GRUESO YA QUE LA
SUPERFICIE DEL
REVOQUE GRUESO ES
PLANA. PARA ESTA TAREA
SE UTILIZA UN FRATAZ
CON FIELTRO DE ESPUMA
Y SE ALISA EN SUCESIVAS
PASADAS.

DADO QUE EL FINO O

ENLUCIDO ES UNA

CAPA MUY DELGADA,

(A LO SUMO DE 5 MM),

NO ES CAPAZ DE DAR

FORMA.

EN CONSECUENCIA, TODAS
LAS IMPERFECCIONES
SOBRE EL PLOMO
FUNDAMENTAL DEL
REVOQUE DEBEN QUEDAR
RESUELTAS EN LA
MAMPOSTERÍA SI SON MUY
IMPORTANTES O EN EL
REVOQUE GRUESO.

EJECUCION DE REVOQUE GRUESO MEDIANTE

MAQUINAS PROYECTADORAS

RELLENO ENTRE CINTAS

CON MAQUINAS

EL MATERIAL DEL MORTERO
ESTA ALMACENADO EN SECO
AL PIE DE LA OBRA (EN PLANTA
BAJA) EN SILOS PRESURIZADOS
TRANSPORTABLES, DE
APROXIMADAMENTE 20M3.
DESDE LOS MISMOS EL
MATERIAL ES IMPULSADO POR
UN COMPRESOR A TRAVÉS DE
MANGUERAS,
APLICACIÓN CON MAQUINA PROYECTADORA: ESTA
MAQUINA TOMA EL MATERIAL SECO AL LADO DEL MURO Y
MECÁNICAMENTE REALIZA EL PROCESO DE
DOSIFICACIÓN DE AGUA Y MEZCLADO. EL MATERIAL
OBTENIDO SE PROYECTA EN FORMA DIRECTA SOBRE LA
SUPERFICIE A REVOCAR.
APLICACIÓN CON MAQUINA MEZCLADORA
CONTINUA: ESTA MAQUINA RECIBE EL MATERIAL
EN SECO, EFECTÚA LA DOSIFICACIÓN Y LO
BOMBEA HASTA UNA BOQUILLA QUE PROYECTA EL
MATERIAL SOBRE EL MURO.

ACTIVIDADES PRESESORAS

MUROS Y TABIQUES
VIGAS Y COLUMNAS
LOSAS DE TECHO

ACTIVIDADES POSTERIORES

PINTURTAS
ENCHAPES
REVESTIMIENTOS
