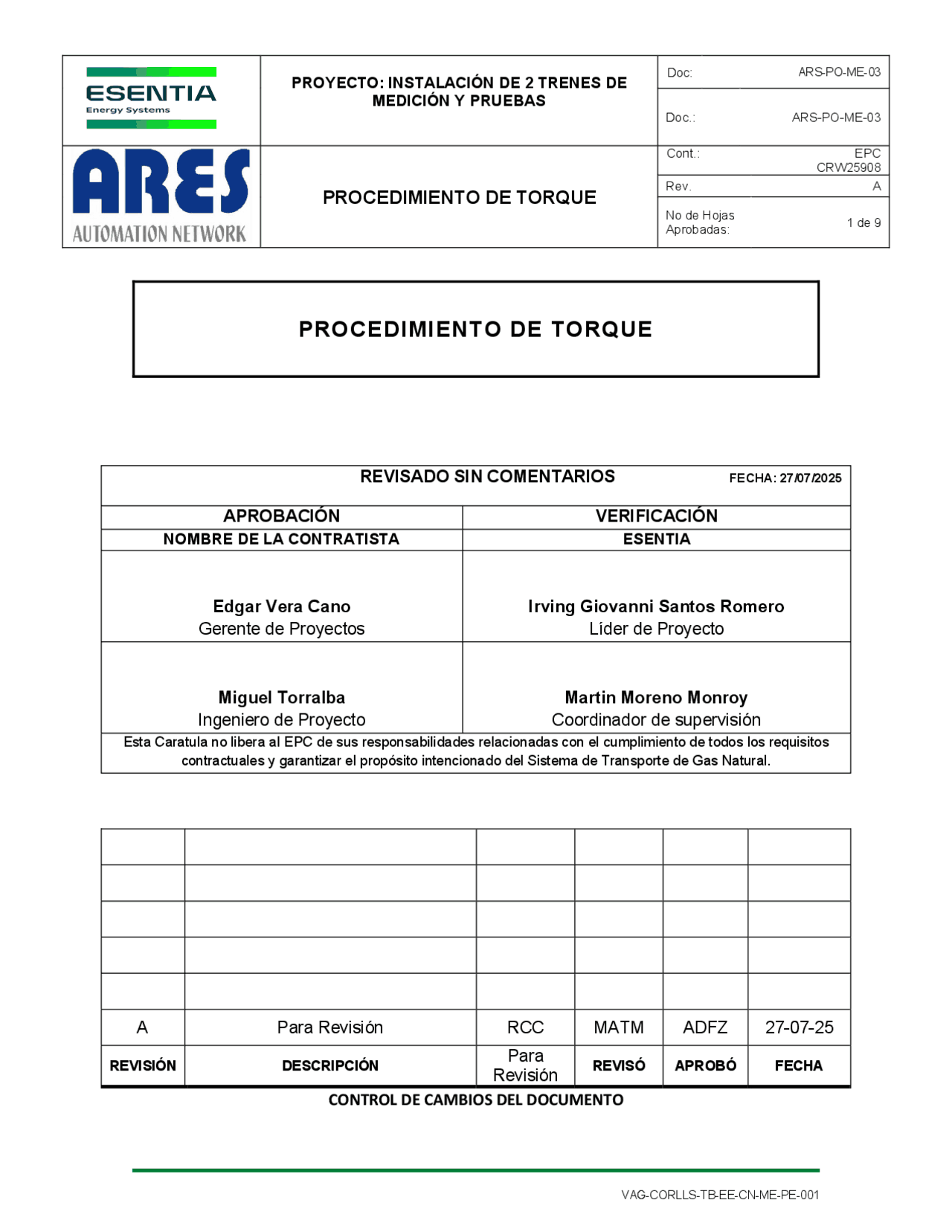

PROYECTO: INSTALACIÓN DE 2 TRENES DE
MEDICIÓN Y PRUEBAS
Doc.: ARS-PO-ME-
PROCEDIMIENTO DE TORQUE
Cont.: EPC CRW 25908 Rev. A
No de Hojas Aprobadas: 1 de 9
REVISADO SIN COMENTARIOS FECHA: 27/07/
APROBACIÓN VERIFICACIÓN
NOMBRE DE LA CONTRATISTA ESENTIA
Edgar Vera Cano
Gerente de Proyectos
Irving Giovanni Santos Romero
Líder de Proyecto
Miguel Torralba
Ingeniero de Proyecto
Martin Moreno Monroy
Coordinador de supervisión
Esta Caratula no libera al EPC de sus responsabilidades relacionadas con el cumplimiento de todos los requisitos contractuales y garantizar el propósito intencionado del Sistema de Transporte de Gas Natural.
CONTROL DE CAMBIOS DEL DOCUMENTO
PROCEDIMIENTO DE TORQUE
A Para Revisión RCC MATM ADFZ 27-07-
REVISIÓN DESCRIPCIÓN Para
Revisión
REVISÓ APROBÓ FECHA
PROYECTO: INSTALACIÓN DE 2 TRENES DE
MEDICIÓN Y PRUEBAS
Doc.: ARS-PO-ME-
PROCEDIMIENTO DE TORQUE
Cont.: EPC CRW 25908 Rev. A
No de Hojas Aprobadas: 2 de 9
Contenido
1. Objetivo .....................................................................................................................................
2. Alcance ......................................................................................................................................
3. Referencias ................................................................................................................................
4. Definiciones ..............................................................................................................................
5. Responsabilidades ....................................................................................................................
6. Desarrollo del procedimiento ..................................................................................................
7. Formatos ...................................................................................................................................
8. Anexos .......................................................................................................................................
PROYECTO: INSTALACIÓN DE 2 TRENES DE
MEDICIÓN Y PRUEBAS
Doc.: ARS-PO-ME-
PROCEDIMIENTO DE TORQUE
Cont.: EPC CRW 25908 Rev. A
No de Hojas Aprobadas: 4 de 9
Supervisor de Obra: Coordinar las actividades del presente procedimiento. Instruir al personal bajo su cargo para que se apegue a este procedimiento para la ejecución y aplicación de torque a las secciones de tuberías, válvulas, equipos, así como accesorios metálicos que integran la construcción de la estación de medición. Verificar que el equipo y los materiales para la aplicación de torque, estén en las condiciones adecuadas, así como verificar que el personal que efectúe este trabajo utilice debidamente el equipo básico de seguridad. Realizar las inspecciones con el personal encargado de la ejecución en la aplicación de torque a los trenes de medición, verificando que los trabajos se efectúen de manera segura, y de acuerdo con la normatividad y especificaciones del cliente a fin de que cumplan con lo establecido con los requerimientos del proyecto. Designar al personal calificado para la aplicación de torque. Supervisor de Calidad: Controlar y supervisar directamente la realización adecuada de los trabajos de torque a las secciones de tubería, accesorios metálicos, válvulas y equipos que contemplan la estación de medición y reportar oportunamente al Residente de la obra, las anomalías, que se presenten en estas actividades. Llenar debidamente los formatos correspondientes.
Supervisor de Seguridad: Tiene la responsabilidad de implementar los requerimientos de SASISOPA del cliente. Tiene la responsabilidad de detener las actividades cuando estas pongan en riesgo la integridad de los trabajadores. Tiene la responsabilidad de mantener registros de incidentes y/o accidentes, y efectuar su investigación. Tiene la responsabilidad de realizar platicas e inicio de jornada.
Todo el Personal: Garantizar que se cumpla con todos los requerimientos del departamento de seguridad, higiene y ambiente de manera de minimizar el riesgo de ocurrencia de accidentes y/o incidentes.
6. Desarrollo del procedimiento
6.1 Previo al inicio de las actividades correspondientes se debe disponer, como mínimo, de lo siguiente: Asegurar que los componentes del tren de medición están debidamente alineados, ejemplo, los spools de tubería, tanques a presión, válvulas, así como accesorios, con el fin de que las uniones bridadas presenten los ajustes longitudinales necesarios, para llevar a cabo el torque.
Se deberá asegurar que los espárragos, son del diámetro adecuado, así como no presenten detalles de fabricación en la cuerda, golpes o detalles durante el manejo de los mismos.
LUBRICACIÓN DE LA SUPERFICIE DE CONTACTO
Considerar el incremento de par torción para el apriete considerando el metodo de
patrones cruzados (leganzy). Colocar el paso a paso
PROYECTO: INSTALACIÓN DE 2 TRENES DE
MEDICIÓN Y PRUEBAS
Doc.: ARS-PO-ME-
PROCEDIMIENTO DE TORQUE
Cont.: EPC CRW 25908 Rev. A
No de Hojas Aprobadas: 5 de 9
Se procederá a la instalación de los espárragos cuidando que él número de cuerdas de los espárragos cumplen con lo establecido en ANSI/ASME 16.5, para bridas, la cual indica que deberán quedar dos hilos por lo menos en cada extremo. El equipo cuenta con un instrumento de presión (manómetro) que deberá estar debidamente calibrado en acorde con la normatividad vigente y/o avalado y calibrado por el fabricante del equipo. Cuando el equipo a utilizar sea manual, deberá estar debidamente calibrado conteniendo su certificado de calibración vigente al día de uso. Verificar que el material y equipo está completo.
a) Bomba hidráulica con un HP de 1.125. b) Presión alcanzada de 11600 PSI. c) Manguera hidráulica de alta presión. d) Pistola electrohidráulica tipo Hytorc. e) Torquímetro manual. f) Equipo básico de seguridad, casco, botas con punteras de acero, guantes y lentes de seguridad. g) Estopa o trapos limpios
6.2 Una vez que los espárragos están colocados se procede a ensamblar el equipo de torque sobre la tuerca, colocando una llave de golpe en el extremo opuesto con el fin de que la tuerca donde se colocó el equipo sea a la que se le aplique la presión de torque.
6.3 La forma de aplicación de torque debe ser de acuerdo al número de espárragos contenidos en la brida como se esquematiza en la figura 1, se conoce como secuencia en estrella.
6.4 Como parte de la actividad de torque se indicará y marcara con números de referencia la secuencia para el apriete de espárragos como lo muestra la figura No. 1 de este procedimiento.
6.5 La secuencia para el marcado del primer espárrago será arbitraria y una vez seleccionado el primer espárrago de donde será el punto de partida del marcaje, el opuesto primer marcado quedará indicado como el número 2, para posteriormente llevar a cabo la secuencia de derecha a izquierda hasta completar la secuencia de la circunferencia de la brida.
6.6 Una vez completado el marcaje y secuencia, se procederá al apriete de los espárragos, tal y como se indicó en la secuencia, ejemplo (1,2 - 3,4 - 5,6 – 7,8 – 9,10).
6.7 Registro de campo: Como parte del control y aseguramiento de la calidad, se deberá documentar el resultado obtenido de la actividad en el formato ARS-FO-ME-03/01 “Reporte de Torque”
Considerar medición de la separación entre caras paralelas en bridas,
En caso que sea hytor considerar sus tablas
PROYECTO: INSTALACIÓN DE 2 TRENES DE
MEDICIÓN Y PRUEBAS
Doc.: ARS-PO-ME-
PROCEDIMIENTO DE TORQUE
Cont.: EPC CRW 25908 Rev. A
No de Hojas Aprobadas: 7 de 9
Tabla de torque.
PROYECTO: INSTALACIÓN DE 2 TRENES DE
MEDICIÓN Y PRUEBAS
Doc.: ARS-PO-ME-
PROCEDIMIENTO DE TORQUE
Cont.: EPC CRW 25908 Rev. A
No de Hojas Aprobadas: 8 de 9
ARS-FO-ME-03/01 Reporte de Torque.
Colocar en el formato las caracteristicas de equipo de torque e indicar No. de
certificado
Indicar secuencia de apriete de bridas, cantidad de esparrragos de bridda
