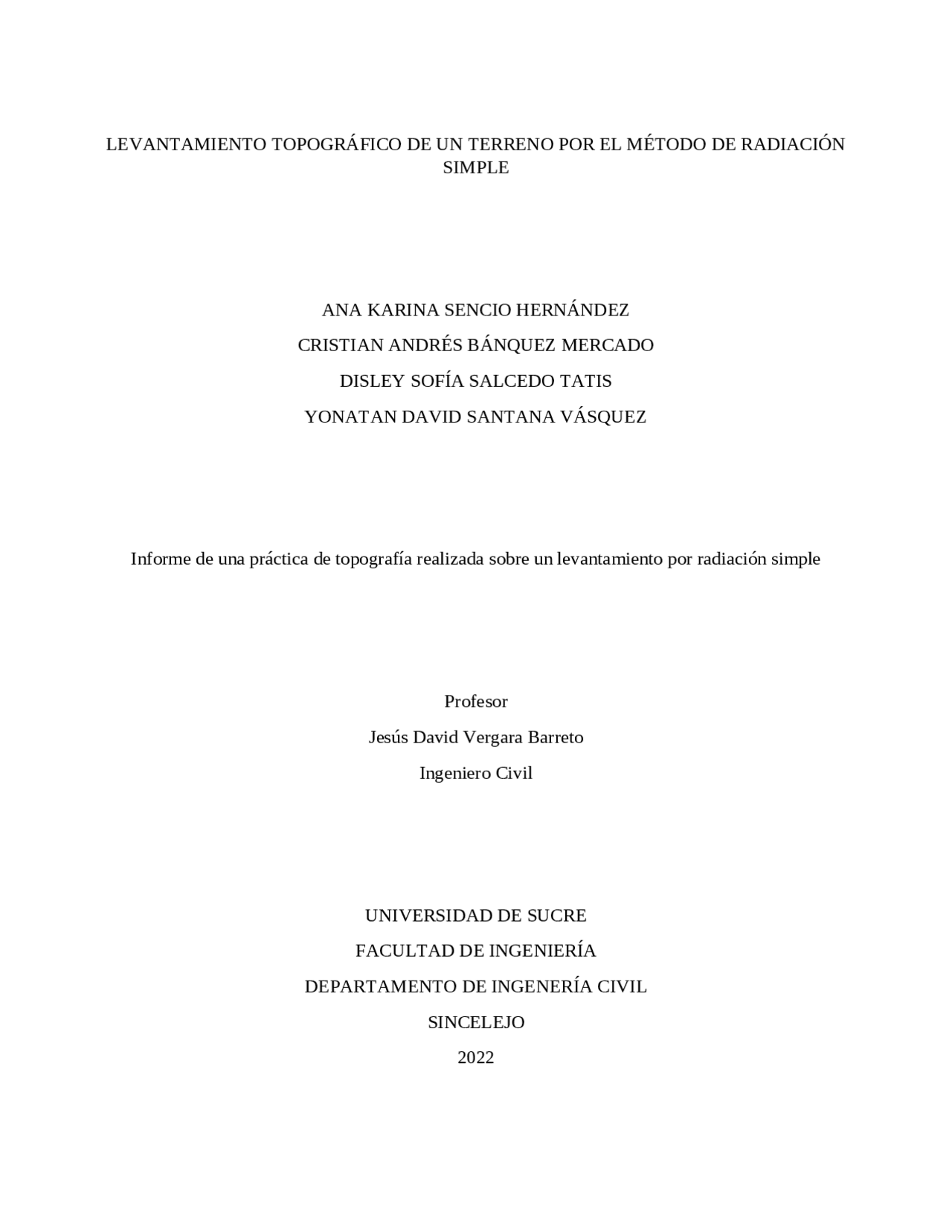

LEVANTAMIENTO TOPOGRÁFICO DE UN TERRENO POR EL MÉTODO DE RADIACIÓN
SIMPLE
ANA KARINA SENCIO HERNÁNDEZ
CRISTIAN ANDRÉS BÁNQUEZ MERCADO
DISLEY SOFÍA SALCEDO TATIS
YONATAN DAVID SANTANA VÁSQUEZ
Informe de una práctica de topografía realizada sobre un levantamiento por radiación simple
Profesor
Jesús David Vergara Barreto
Ingeniero Civil
UNIVERSIDAD DE SUCRE
FACULTAD DE INGENIERÍA
DEPARTAMENTO DE INGENERÍA CIVIL
SINCELEJO
2022
pf3
pf4
pf5
pf8
pf9

Vista previa parcial del texto

¡Descarga Levantamiento Topográfico por Radiación Simple: Procedimiento y Materiales y más Resúmenes en PDF de Física solo en Docsity!

LEVANTAMIENTO TOPOGRÁFICO DE UN TERRENO POR EL MÉTODO DE RADIACIÓN

SIMPLE

ANA KARINA SENCIO HERNÁNDEZ

CRISTIAN ANDRÉS BÁNQUEZ MERCADO

DISLEY SOFÍA SALCEDO TATIS

YONATAN DAVID SANTANA VÁSQUEZ

Informe de una práctica de topografía realizada sobre un levantamiento por radiación simple Profesor Jesús David Vergara Barreto Ingeniero Civil UNIVERSIDAD DE SUCRE FACULTAD DE INGENIERÍA DEPARTAMENTO DE INGENERÍA CIVIL SINCELEJO

CONTENIDO

Pág. 1 INTRODUCCIÓN 3 2 OBJETIVOS 4 2.1 OBJETIVO GENERAL 4 2.2 OBJETIVOS ESPECIFICOS 4

2. OBJETIVOS

2.1 OBJETIVO GENEREAL

 Realizar un levantamiento topográfico de un terreno por el método de radiación simple. 2.2 OBJETIVOS ESPECIFICOS  Adquirir destrezas al usar equipos y herramientas topográficas como el teodolito y la cinta métrica.  Reconocer los puntos de un levantamiento y con ellos, hacer una poligonal cerrada y sus respectivos cálculos y planos.  Aprender a hacer mediciones de un terreno con cinta.  Conocer los conceptos necesarios para realizar un levantamiento por el método anteriormente mencionado, y así poder medir áreas, distancias y ángulos.

1. PROCEDIMIENTO

Para el levantamiento topográfico por el método de radiación simple se procede inicialmente a realizar el trabajo de campo, el cual comprendió de los siguientes pasos:

  • Entrega de materiales: Se hace entrega de las herramientas e instrumentos correspondientes al levantamiento, estos fueron: un teodolito, dos fichas, una cinta métrica y una baliza.
  • Orientación docente: Se orienta a las escuadras sobre lo que se va a realizar en la práctica y aclaran dudas que se dan en ese instante.
  • Reconocimiento del terreno: Se hizo una inspección del lote a levantar, del cual se observa húmedo por las recientes lluvias y depresión en la zona;
  • Materialización de los vértices de la poligonal: Se referencias cada uno de los vértices de la poligonal ya materializados, éstos constituyen la poligonal cerrada a la cual se le hará el levantamiento.
  • Dibujo del croquis de la poligonal: Se procede a hacer el bosquejo a mano alzada usando los vértices demarcados con estacas como puntos de referencia para una aproximación de la construcción de lo que sea la poligonal. A continuación, se muestra el dibujo del croquis: Fig. 1 Croquis de la poligonal. Fuente: Propia | Construcción de la poligonal a mano alzada.
  • Ubicación de la estación: Se ubica un punto tal que, desde él se observen todos los vértices del polígono. Se notó que el punto que se eligió presentaba un desnivel en el suelo, pero ahí se hizo la respectiva marcación con la estaca para posteriormente ensamblar el equipo.
  • Nivelación del equipo: Se ubica el trípode procurando que quede centrado verticalmente encima de la estaca ubicada anteriormente. Más tarde, se saca la estación del estuche y se coloca sobre la mesilla del trípode, luego se ensambla y se comienza a nivelar mirando por la plomada óptica si está alineada con el punto marcado anteriormente (estaca). Aproximadamente, cinco minutos después se avanza con la nivelación de la plataforma, que se hace con el nivel esférico u ojo de pollo, se tuvo muchas dificultades puesto que el

MATERIALES

Los instrumentos y herramientas utilizados fueron los siguientes:  Teodolito: Este instrumento topográfico se utiliza para medir, realizándose de manera óptico- mecánica de manera que se obtienen los ángulos verticales y horizontales con una grandísima precisión y así mismo las distancias entre dos distintos puntos. El teodolito independientemente de su aspecto complejo como se muestra en la Figura 2 , es un equipo topográfico básico y su funcionamiento es bastante simple. Así mismo este dispone de dos círculos graduados, uno está colocado en vertical y otro en horizontal, para poder realizar los dos tipos de medidas que necesitemos (apoyándonos por supuesto en las lentes que contiene). Aunque ya hemos mencionado que es un equipo sencillo, en realidad es muy útil en el campo de la construcción porque su precisión es difícil de encontrar en otros instrumentos topográficos. Fig. 2 Teodolito. Fuente: Propia.  Trípode: Permite soportar instrumentos de medición como teodolitos, niveles, tránsitos y estaciones. Tiene tres pies de metal o madera tal cual se muestra en figura 3, extensibles que finalizan en regatones de hierro que se clavan en el terreno, esto para evitar que se mueva o desplace y así evitar la posibilidad de errores y fallas. Son elementos estables y permiten que el equipo quede a la vista del operador, es decir, a unos 1,40 m – 1,50 m. Fig. 3 Trípode. Fuente: Propia.

 Cinta métrica: Es una herramienta de medición portátil utilizado para cuantificar el tamaño de un objeto o la distancia entre objetos. La cinta está marcada a lo largo del borde de la cinta en pulgadas y pulgadas fraccionadas, típicamente en incrementos de un cuarto, ocho y dieciséis pulgadas. Algunas cintas métricas están marcadas en milímetros, centímetros y metros en un borde. En la figura 4 se muestra la cinta utilizada en la práctica de topografía. Fig. 4 Cintra métrica. Fuente: Propia.  Jalón: Los jalones se utilizan para marcar puntos fijos tal como se muestra en la figura 5, en el levantamiento de planos topográficos, para trazar alineaciones, para determinar las bases y para marcar puntos particulares sobre el terreno. Fig. 5 Jalón. Fuente: Propia.  Fichas: Son varillas de acero de 30 cm de longitud, son usadas en la medición de distancias para marcar olas posiciones finales de la cinta y llevar el conteo de cintadas enteras que se han
