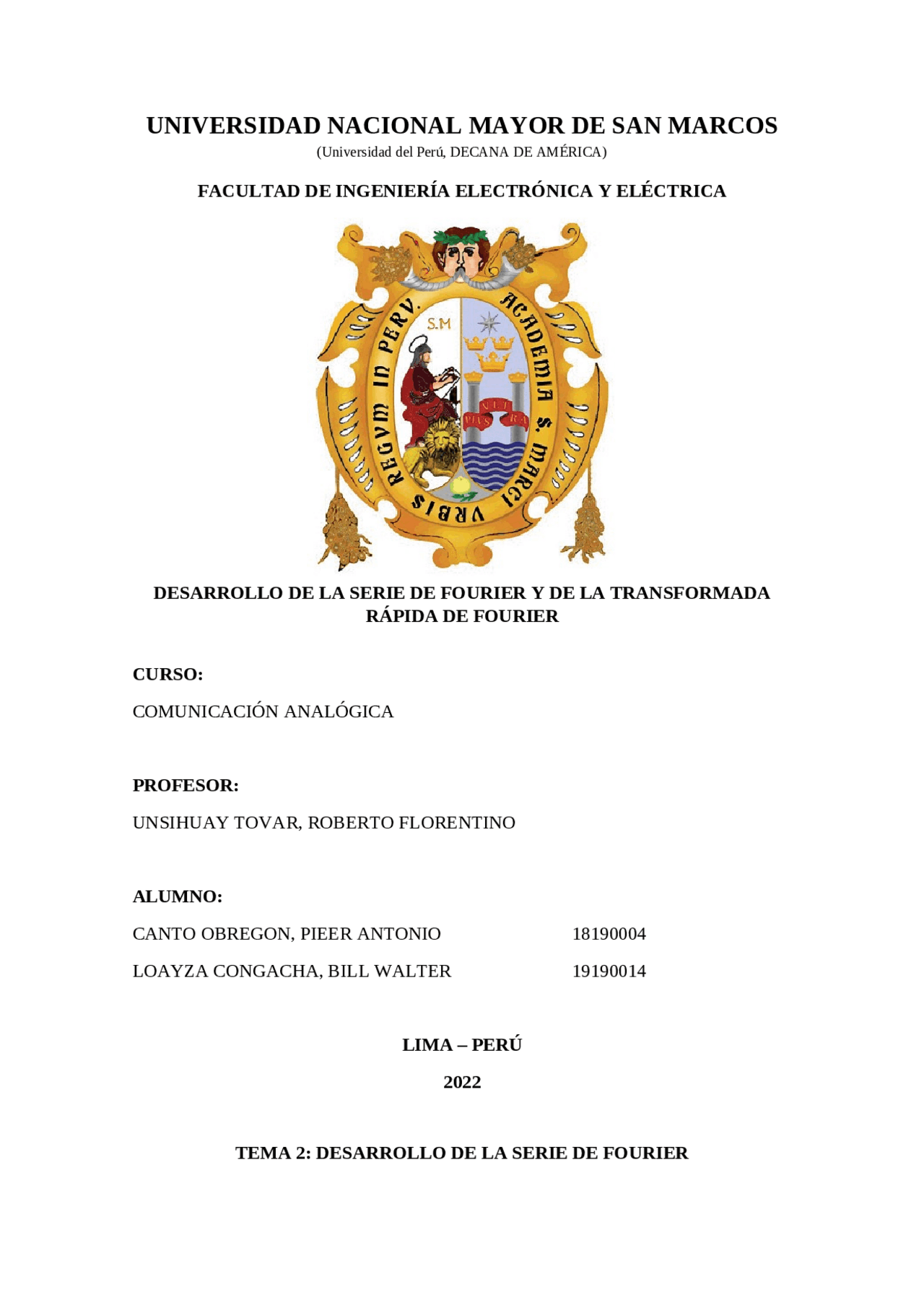

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
(Universidad del Perú, DECANA DE AMÉRICA)
FACULTAD DE INGENIERÍA ELECTRÓNICA Y ELÉCTRICA
DESARROLLO DE LA SERIE DE FOURIER Y DE LA TRANSFORMADA
RÁPIDA DE FOURIER
CURSO:
COMUNICACIÓN ANALÓGICA
PROFESOR:
UNSIHUAY TOVAR, ROBERTO FLORENTINO
ALUMNO:
CANTO OBREGON, PIEER ANTONIO 18190004
LOAYZA CONGACHA, BILL WALTER 19190014
LIMA – PERÚ
2022
TEMA 2: DESARROLLO DE LA SERIE DE FOURIER
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14

Vista previa parcial del texto

¡Descarga PROCESAMIENTO DE SEÑALES Y FUNCIONES PERIÓDICAS USANDO MATLAB. y más Monografías, Ensayos en PDF de Comunicación Analógica solo en Docsity!

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

(Universidad del Perú, DECANA DE AMÉRICA) FACULTAD DE INGENIERÍA ELECTRÓNICA Y ELÉCTRICA DESARROLLO DE LA SERIE DE FOURIER Y DE LA TRANSFORMADA RÁPIDA DE FOURIER CURSO: COMUNICACIÓN ANALÓGICA PROFESOR: UNSIHUAY TOVAR, ROBERTO FLORENTINO ALUMNO: CANTO OBREGON, PIEER ANTONIO 18190004 LOAYZA CONGACHA, BILL WALTER 19190014 LIMA – PERÚ 2022 TEMA 2: DESARROLLO DE LA SERIE DE FOURIER

I. OBJETIVO:

Haciendo uso de Matlab, verificar la serie Trigonométrica y Exponencial de Fourier y desarrollar los ejercicios propuestos en el cuestionario. II. PROCEDIMIENTO:

  1. Desarrolle la serie trigonométrica de Fourier de la función: Grafique la serie de Fourier f(t), en Matlab. SOLUCIÓN. La función f(t) es una función impar cuya serie trigonométrica de Fourier es: f(t)= (4A/π)[sen wt + (1/3)sen 3wt + (1/5)sen 5wt .........] Programando para mostrar la gráfica de la serie de Fourier. Fs=1000; t=(1:100)/Fs; w=2pi10; f=(8/pi)(sin(wt)+(1/3)sin(3wt)+(1/5)sin(5wt)+(1/7)sin(7wt) +(1/9)sin(9wt)); plot(t,f) grid** la expresión general de la serie trigonométrica de Fourier para función f(t) par, está dado por: f(t)= (4.A/ π) ∑ (1/n).sen(nπ /2).cos.nwt. Desarrolle mediante la instrucción de control de flujo FOR del Matlab: SOLUCIÓN.

Fp=F(1:N/2+1)Ts; W=Ws(0:N/2)/N; figure(2) plot(W,abs(Fp),'+') xlabel('Frequency,Rad/s'),ylabel('|F(W)|')** Verifique la gráfica de Transformada de Fourier desarrollada: N=128; t=linspace(0,3,N); Ts=t(2)-t(1); Ws=2pi/Ts; W=Ws(0:N/2)/N; Fa=2./(20+jW); figure(3) plot(W,abs(Fa)) xlabel('Frequency,Rad/s'),ylabel('|F(W)|')*

  1. Desarrolle la transformada rápida de Fourier de una señal muestreada Cuyo desarrollo está dada por el siguiente programa: n=[0,1,2,3,4,5]; Xn=[1,2,3,4,5,6]; Xk=fft(Xn); Xmag=abs(Xk); Xphase=angle(Xk);

figure(1) plot(n,Xmag) ,axis([0 5 0 23]); figure(2) stem(n,Xmag) figure(3) stem(n,Xphase)

  1. Para la suma de tres señales senoidales contaminado con ruido desarrolle la gráfica en el dominio del tiempo y su respectiva transformada de Fourier. t=0:0.001:0.6; x=sin(2pi60t)+sin(2pi120t)+sin(2pi180t); y=x+2randn(size(t)); figure(1) plot(y(1:50)) Y=fft(y,512); Pyy=Y.conj(Y)/512; f=1000(0:255)/512; figure(2) plot(f,Pyy(1:256))**
  1. Diseñe un ecualizador digital usando el comando ELLIP de Filtros IIR y grafique las ondas en el dominio del tiempo y su respectiva transformada de Fourier. Dibuje el esquema de bloques correspondiente del ecualizador resultante. FILTROS Y ECUALIZADOR DIGITAL Cuya solución es: Fs=10000; t=(1:8000)/Fs; f1=sin(2pit500); f2=sin(2pit1500);f3=sin(2pit3000); f4=sin(2pit4000); s=f1+f2+f3+f4; figure(1) plot(t,s) axis([0 0.01 -4 4]); [b,a]=ellip(4,0.1,40,[100 1000]2/Fs); [H,w]=freqz(b,a,512); figure(2) plot(wFs/(2pi),abs(H)); sf1=filter(b,a,s); figure(3) plot(t,sf1); xlabel('Tiempo(seg)');ylabel('FORMA DE ONDA VS. TIEMPO') axis([0 0.01 -4 4]); S1=fft(s,513); SF1=fft(sf1,513); w=(0:255/256(Fs/2)); figure(4) plot(w,abs([S1(1:256)' SF1(1:256)'])); xlabel('FRECUENCIA(Hz)');ylabel('MAG. DE TRANSF. DE FOURIER');**

III. CUESTIONARIO FINAL

  1. Dada la expresión de la serie de Fourier trigonométrica, desarrolle la gráfica de f(t). Usando el criterio de problema 3. Dada la serie: Solución: Fs=100; t=(-100:100)/Fs; w= 2pi; A=2; f=0; for n=1:1000; f=f+(A/2)-((1/n)sin(nwt)); end; plot(t,f) xlabel('t(seg)') ylabel('AMPLITUD') title('FUNCION FT') grid;
  2. Desarrolle la exponencial de Fourier, si f(t)=Asenπ t en el intervalo t ↋[0, 1]. Grafique la S.E.F. Solución:

Código en Matlab Fs=100; t=(-100:100)/Fs; w=2pi; A=1; f=0; for forn=1:100; f=f+((-1)^n)4nexp(-i2pitn)/(ipi(4n^2-1)); end; plot(t,f); xlabel('tiempo (s)'); ylabel('Amplitud'); title(' Desarrollo de la exponencial de Fourier de f(t)=Asenpit'); grid De la S.E.F. a la función: clc clear all Fs=100; t=(-500:500)/Fs; w=pi; z=complex(0,1); A=5; fsum=0; for k=-1000:2: fsum=fsum+((exp(zkwt))/(((kw)^2)-(pi^2)))(((exp(-zkw))+1)); end f=fsum(-Api); plot(t,f) xlabel('t(seg)') ylabel('Amplitud') title('FUNCION SENO t e [0:1]')

grid

  1. Programe en Matlab la siguiente serie trigonométrica. n= impar de la onda triangular. Solución: clc clear all Fs=100; t=(-200:200)/Fs; w=2pi; A=2; f=0; fsum=0; for n=1:2: fsum=fsum+(((4A)/((npi)^2))cos(nwt)); end; f=fsum; plot(t,f) xlabel('t(seg)') ylabel('AMPLITUD') title('Función triangular') grid

En Matlab: clc clear all Fs=100; t=(-500:500)/Fs; w=2pi; i=complex(0,1); A=10; f=0; fsum=0; for k=-5000: fsum=fsum+((1/(-2-(ikw)))(exp(ikwt))((exp(-2-(ikw)))-1)); end f=fsum*A; plot(t,f) xlabel('t(seg)') ylabel('AMPLITUD') title('Función e^(-2t) t e [0;1]') grid

  1. Presentar informe del desarrollo de los ejercicios planteados y los propuestos en el cuestionario
  2. Desarrolle la transformada rápida de fourier de la función Sa(t). Solución: . clc clear all Fs=100; t=(-200:0.8:200)/Fs; s=sinc(2pit); figure(1) plot(t,s)

title('Funcion Seno cardinal (Sinc)') xlabel('tiempo(s)') ylabel('Amplitud') S=fft(s,2048); w=(0:255)/(256*(Fs/2)); figure(2) plot(w,abs((S(1:256)))) title('Transformada de la Función Sinc') xlabel('Frecuencia (Rad/s)') ylabel('|F(w)|')

  1. Si Determine su transformada rápida de Fourier. Solución: clc clear all w=2pi; t=(-10:0.8:10); f=(exp(1iwt)+exp(-1iw*t))/2; figure(1) plot(t,f) title('Función (e^jwt+e^-jwt)/2'); xlabel('tiempo(s)'); ylabel('Amplitud');

xlabel('t(seg)') ylabel('AMPLITUD') title('FUNCIÓN'); F=fft(f); Fp=F(1:N/2+1)Ts; w=ws(0:N/2)/N; figure(3) plot(w,abs(Fp),'*') xlabel('Frecuency,rad/s') ylabel('|F(w)|'); grid

  1. Desarrolle la transformada de Fourier de la señal muestreada m=[0, 1, 2, 3] y Xm=[2, 3, 4, 5]. Solución: m=[0,1,2,3]; Xm=[2,3,4,5]; Xk=fft(Xm); Xmag=abs(Xk); Xphase=angle(Xk); figure(1) plot(m,Xmag) axis([0.5 0 25]); title('Señal Muestreada') xlabel('t(seg)'); ylabel('AMPLITUD'); figure(2); stem(m,Xmag) title('ESPECTRO DE FRECUENCIA DE LA SEÑAL MUESTREADA'); xlabel('Frecuencia (Rad/s)'); ylabel('|F(w)|') figure(3) stem(m,Xphase)

title('ESPECTRO DE FASE DE LA SEÑAL MUESTREADA'); xlabel('Frecuencia(Rad/s'); ylabel('|F(w)|'); FIG.1 FIG. FIG.

  1. Explique en detalle la transformada discreta de Fourier DFT. Desarrolle 3 ejemplos de la transformada función discretas y su aplicación en el procesamiento de señales. la transformada discreta de Fourier descompone la serie de tiempo de entrada en un conjunto de funciones de coseno.

EJEMPLO 2

EJEMPLO 3

  1. ¿Qué es la transformada rápida de Fourier FFT? Desarrolle 5 ejemplos. La "Transformación rápida de Fourier", FFT para abreviar, es un importante método de medición en la tecnología de medición de audio y acústica. Descompone una señal en sus componentes espectrales individuales y así proporciona información sobre su composición Un ejemplo clásico de la teoría de la señal es la composición espectral de una señal de onda cuadrada.
  1. Explique sobre los fundamentos de los filtros digitales FIR y IIR La base de los filtros FIR consiste en conectar la entrada del filtro a una serie de retardos. El primero con sólo una muestra de retraso, el segundo con dos, el tercero con tres y así sucesivamente. En seguida se amplifica o atenúa cada retraso con un factor de ganancia específico y finalmente se suman las salidas. Un filtro IIR, además de utilizar retrasos para los valores a la entrada del filtro, toma también los valores de la salida, les aplica una nueva cadena de retrasos y retroalimenta esta señal a la entrada del filtro.
