¿QUE DEBO HACER ANTES DE INICIAR LA CONSTRUCCIÓN?
PREPARACIÓN DEL TERRENO

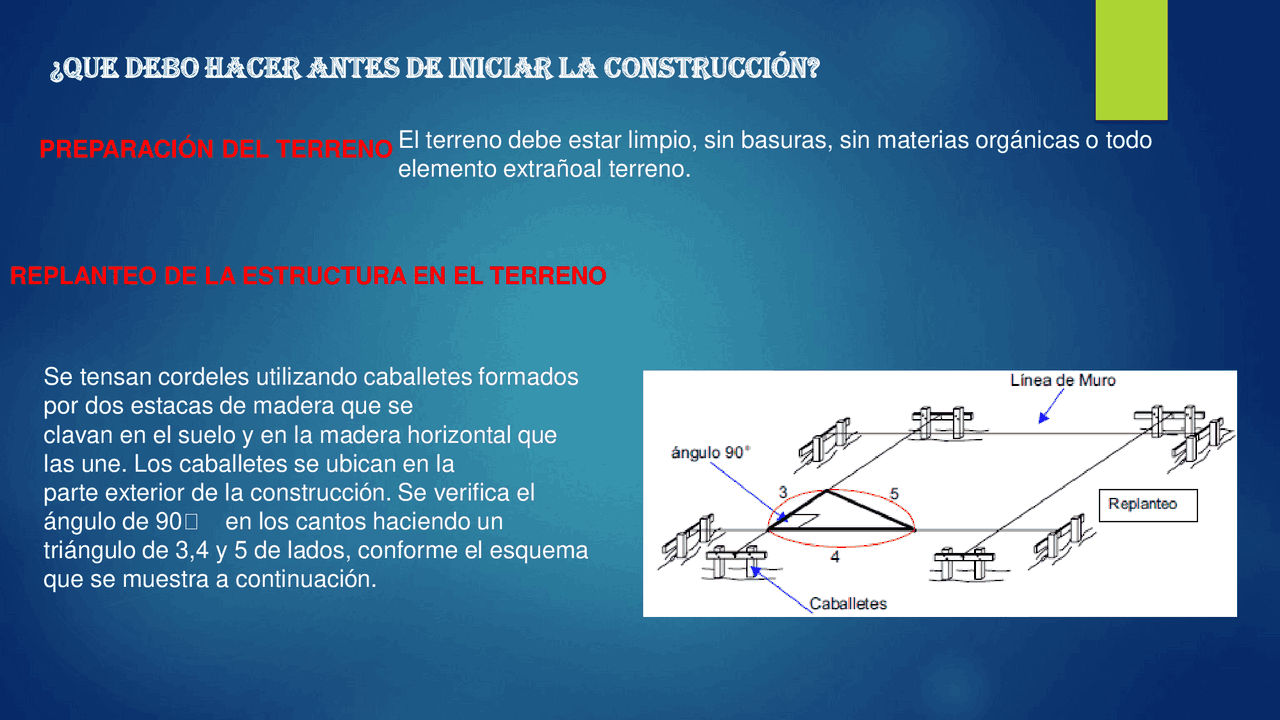

El terreno debe estar limpio, sin basuras, sin materias orgánicas o todo elemento extrañoal terreno. REPLANTEO DE LA ESTRUCTURA EN EL TERRENO Se tensan cordeles utilizando caballetes formados por dos estacas de madera que se clavan en el suelo y en la madera horizontal que las une. Los caballetes se ubican en la parte exterior de la construcción. Se verifica el ángulo de 90 en los cantos haciendo un triángulo de 3,4 y 5 de lados, conforme el esquema que se muestra a continuación.
¿COMO DEBO CONSTRUIR LA CIMENTACIÓN?
El comportamiento de una cimentación depende de las condiciones de sitio del suelo. Gravas bien graduadas, arenas compactas o arcillas rígidas son ejemplos de buenos suelos. Los cimientos asentados sobre estos tipos de suelo no experimentaran ningún tipo de problemas.
Condiciones de sitio
Excavación del cimiento
Se debe hacer una excavación con las características especificadas en el plano de cimentaciones.
¿CÓMO CONSTRUIR EL SOBRECIMIENTO?
Sobre el cimiento corrido se coloca el sobrecimiento, el que es usado como soporte del muro. Su función es aislar el muro del suelo y provee protección contra la humedad. En la foto se observa el encofrado para el moldeado del sobrecimiento.
¿CÓMO CONSTRUIR LOS MUROS?
Para construir los muros debemos preparar los ladrillos y el mortero antes de iniciar el proceso constructivo. Encima del sobrecimiento se coloca la primera hilada de ladrillos llamada emplantillado sobre una cama de mortero iniciándose el apilado de hiladas de ladrillos para el muro.
¿CÓMO PREPARAR LAS COLUMNAS DE CONFINAMIENTO?
Colocando los encofrados
Los encofrados pueden ser hechos con madera o planchas de acero. Puntales de arriostre son necesarios para asegurar estabilidad del encofrado. Si es de madera deberá humedecerse a fin que no tome al agua de la mezcla.
Colocado del Concreto (Vaciado)
El concreto será transportado por el operario en latas limpias y ser vaciado desde la parte superior de la columna. El proceso debe ser continuo de manera que se asegure la uniformidad de la mezcla y se eviten las juntas secas. Asimismo se requiere de un buen proceso de vibrado de la mezcla.
Preparando el concreto de losas y vigas
Para un concreto de 210kgf/cm 2 de resistencia a la compresión las proporciones de material en volumen son 1 de cemento, 2 de piedra y 2 de arena. La relación agua cemento es del orden de 0.45. La cantidad de agua varia del diseño de mezcla debido a las condiciones climáticas, temperatura y otros factores externos.
Colocado del concreto en losas y vigas
El vaciado de la losa comienza con el llenado de las viguetas para continuar con el vaciado de 5cm de mezcla sobre la losa. Durante el vaciado del concreto para la losa, el espesor del concreto debe ser verificado, mediante el reglado (enrasado) para conseguir el nivel en cada sector.
