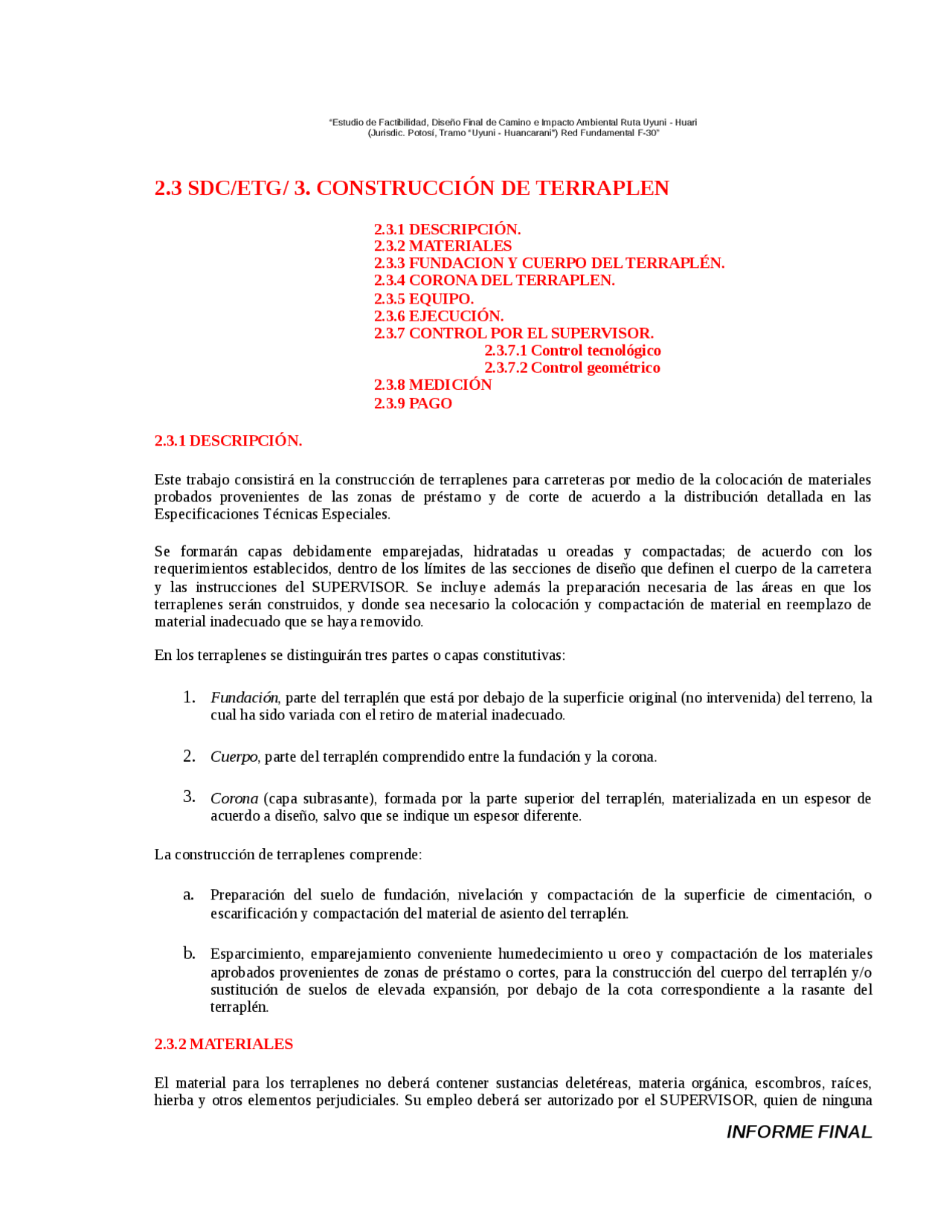

2.3 SDC/ETG/ 3. CONSTRUCCIÓN DE TERRAPLEN
2.3.1 DESCRIPCIÓN.
2.3.2 MATERIALES
2.3.3 FUNDACION Y CUERPO DEL TERRAPLÉN.
2.3.4 CORONA DEL TERRAPLEN.
2.3.5 EQUIPO.
2.3.6 EJECUCIÓN.
2.3.7 CONTROL POR EL SUPERVISOR.
2.3.7.1 Control tecnológico 2.3.7.2 Control geométrico 2.3.8 MEDICIÓN 2.3.9 PAGO
2.3.1 DESCRIPCIÓN.
Este trabajo consistirá en la construcción de terraplenes para carreteras por medio de la colocación de materiales probados provenientes de las zonas de préstamo y de corte de acuerdo a la distribución detallada en las Especificaciones Técnicas Especiales.
Se formarán capas debidamente emparejadas, hidratadas u oreadas y compactadas; de acuerdo con los requerimientos establecidos, dentro de los límites de las secciones de diseño que definen el cuerpo de la carretera y las instrucciones del SUPERVISOR. Se incluye además la preparación necesaria de las áreas en que los terraplenes serán construidos, y donde sea necesario la colocación y compactación de material en reemplazo de material inadecuado que se haya removido.
En los terraplenes se distinguirán tres partes o capas constitutivas:
1. Fundación , parte del terraplén que está por debajo de la superficie original (no intervenida) del terreno, la
cual ha sido variada con el retiro de material inadecuado.
2. Cuerpo , parte del terraplén comprendido entre la fundación y la corona.
3. Corona (capa subrasante), formada por la parte superior del terraplén, materializada en un espesor de
acuerdo a diseño, salvo que se indique un espesor diferente.
La construcción de terraplenes comprende:
a. Preparación del suelo de fundación, nivelación y compactación de la superficie de cimentación, o
escarificación y compactación del material de asiento del terraplén.
b. Esparcimiento, emparejamiento conveniente humedecimiento u oreo y compactación de los materiales
aprobados provenientes de zonas de préstamo o cortes, para la construcción del cuerpo del terraplén y/o sustitución de suelos de elevada expansión, por debajo de la cota correspondiente a la rasante del terraplén.
2.3.2 MATERIALES
El material para los terraplenes no deberá contener sustancias deletéreas, materia orgánica, escombros, raíces, hierba y otros elementos perjudiciales. Su empleo deberá ser autorizado por el SUPERVISOR, quien de ninguna
(Jurisdic. Potosí, Tramo “Uyuni - Huancarani") Red Fundamental F-30”
manera permitirá la construcción de terraplenes con materiales de características inadecuadas.
2.3.3 FUNDACION Y CUERPO DEL TERRAPLÉN.
Para la fundación y cuerpo del terraplén, se deberá emplear suelos con límite líquido menor a 40%, donde el índice CBR sea igual o superior al 6% de acuerdo al tramo a ejecutar y que se detalla en las Especificaciones Técnicas Especiales, con un porcentaje de compactación igual al 95% de la densidad máxima seca obtenida del ensayo AASHTO T-99 y AASHTO T-193.
En la ejecución de terraplenes con alturas considerables se tomara en cuenta que el límite líquido no supere el 25% para controlar las posibles desestabilizaciones en el cuerpo del terraplén.
Para la capa final del Terraplén, el SUPERVISOR podrá requerir el aumento del grado de compactación hasta el 100% de la densidad máxima del ensayo mencionado, cuando los materiales no atiendan el valor especificado para el CBR.
2.3.4 CORONA DEL TERRAPLEN.
El material a ser empleado en la capa superior del terraplén deberá poseer las características definidas para la actividad de Mejoramiento de la Capa Subrasante, señalada en las presentes Especificaciones SDC/ETG/ 4.
2.3.5 EQUIPO.
El equipo empleado para la construcción de terraplenes deberá ser compatible con los procedimientos de ejecución adoptados y requiere la aprobación del SUPERVISOR, teniendo en cuenta que su capacidad y eficiencia se ajusten al programa de ejecución de los trabajos y al cumplimiento de las exigencias de la presente especificación.
Podrán utilizarse tractores de orugas con topadora, camiones regadores, motoniveladoras, rodillos lisos, neumáticos, pata de cabra, estáticos o vibratorios, rodillos de grillas, discos de arado y rastras y otros, además del equipo complementario destinado al mantenimiento de los caminos de servicio en el área de trabajo.
2.3.6 EJECUCIÓN.
En la construcción de los terraplenes en las zonas designadas, el CONTRATISTA considerará los siguientes aspectos:
a. La secuencia de construcción de los terraplenes deberá ajustarse a las condiciones estacionales y
climáticas que imperen en la región del proyecto.
b. Cuando se haya programado la construcción de las obras de arte previamente a la elevación del cuerpo del
terraplén, no deberá iniciarse la construcción de éste antes de que las alcantarillas y muros de contención se terminen en un tramo no menor de quinientos metros (500 m) adelante del frente del trabajo, en cuyo caso deberán concluirse también, en forma previa, los rellenos de protección que tales obras necesiten. El CONTRATISTA podrá construir el sistema de drenaje posteriormente a los terraplenes, en lugares donde no exista agua permanente sin que ello signifique un pago adicional por las correspondientes excavaciones y rellenos, asumiendo el CONTRATISTA las responsabilidades del caso.
c. La ejecución será precedida por la operación de desbroce y limpieza, trabajos de topografía y
referenciación antes y después del relleno, para facilitar el cómputo métrico del material rellenado.
d. Cuando se haya retirado la capa vegetal, y el terreno base este satisfactoriamente limpio y drenado, se
(Jurisdic. Potosí, Tramo “Uyuni - Huancarani") Red Fundamental F-30”
asentamientos diferenciales que perjudiquen al pavimento, cuando la densidad del terraplén existente sea mayor a la densidad mínima especificada en el proyecto. Caso contrario corresponderá uniformar todo el ancho del terraplén a la densidad mínima especificada en el proyecto.
l. La inclinación de los taludes del terraplén, será la establecida en el diseño. Cualquier alteración en la
inclinación de los mismos sólo será ejecutada previa autorización por escrito del SUPERVISOR.
m. Si el terraplén hubiere de construirse sobre suelos blandos, se deberá asegurar la eliminación total o
parcial de estos materiales, su tratamiento previo y consolidación o la utilización de cualquier otro medio propuesto por el CONTRATISTA y autorizado por el SUPERVISOR, que permita mejorar la calidad del soporte, hasta que éste ofrezca la suficiente estabilidad para resistir esfuerzos debidos al peso del terraplén terminado.
n. Si por falta de materiales adecuados fuera necesario el uso de materiales arenosos, la ejecución deberá
sujetarse a las instrucciones del SUPERVISOR que serán establecidas para cada caso particular.
o. A fin de proteger los taludes contra los efectos de la erosión, se procederán en tiempo oportuno a la
ejecución de los drenajes y otras obras de protección tales como la plantación de grama y/o la ejecución de banquinas; tal como establece el diseño o instruya el SUPERVISOR durante la construcción.
p. La ejecución de bordillos u otro elemento en los bordes de la plataforma, en los sectores previstos por el
diseño como los accesos a poblaciones, estancias y otros, se efectuará con posterioridad a la construcción de las salidas de agua dispuestas de acuerdo al diseño o a las instrucciones del SUPERVISOR.
q. En sitios de cruce de cursos de agua que exijan la construcción de puentes o en caso de pasos superiores,
la construcción de los terraplenes debe preceder, en lo posible, a la ejecución de las obras de arte diseñadas. En caso contrario se tomarán todas las medidas de precaución a fin de que el método constructivo empleado para la conformación de los terraplenes de acceso no origine tensiones indebidas en cualquier parte de la obra de arte.
r. En los accesos a los puentes, en los tramos de terraplén 30 m antes y después de las obras, el espesor de
las capas no podrá exceder de 20 cm tanto para el cuerpo del terraplén como para los espesores superiores de la subrasante (corona), en el caso de que sea utilizado equipo normal de compactación. Si se utilizarán compactadores manuales, el espesor de las capas compactadas no excederá de 15 cm, estos trabajos serán autorizados por el SUPERVISOR. Las densidades de las capas compactadas serán como mínimo 95% de la densidad máxima obtenida por el ensayo proctor, debiendo la humedad de compactación situarse en ±3% de la humedad óptima dada por este ensayo. La compactación de los rellenos junto a las alcantarillas y muros de contención, así como en los lugares de difícil acceso del equipo usual de compactación, será ejecutada mediante la utilización de compactadores manuales u otros equipos adecuados, tal como se describe en los párrafos precedentes.
s. Durante la construcción, los trabajos ya ejecutados deberán ser mantenidos con una buena conformación
y un permanente drenaje superficial.
t. Bajo ninguna circunstancia se permitirá la colocación de una capa de terraplén o de la última capa, si la
capa inferior ha sufrido un proceso de deterioro producto del tráfico, o haya perdido humedad o grado de compactación superficial o se encuentre saturada; en este caso el CONTRATISTA a su propio costo procederá con el escarificado, humedecimiento y compactación de acuerdo con los requerimientos de la presente especificación.
u. Al final de las operaciones de cada día, se conformará y compactará la superficie del terraplén para
(Jurisdic. Potosí, Tramo “Uyuni - Huancarani") Red Fundamental F-30”
obtener una sección transversal uniforme que drene en caso de precipitación. Se debe emparejar además todo surco y puntos bajos que puedan retener agua.
v. Durante todas las etapas de la construcción se deben fijar rutas y distribuir la circulación del equipo de
transporte y nivelación en todo el ancho y longitud de cada capa de material para no formar huellas de recorrido continuo y para evitar la compactación irregular de la capa.
w. Cuando el terraplén deba fundarse sobre áreas fangosas que no soporten el peso del equipo de
construcción, se procederá a depositar el material de relleno sobre terreno firme, para luego extenderlo hacia el área destino mediante un bulldozer u otro equipo adecuado, hasta formar una capa de trabajo de un espesor que soporte el peso de los equipos de movimiento de tierras. En estos casos, el material de relleno podrá estar constituido por material integral de río, bolones, rocas de tamaño adecuado, o una combinación de estos, según se estime más conveniente, a criterio del SUPERVISOR. Sobre esta “capa de soporte” se levantará el terraplén, de acuerdo con lo especificado anteriormente.
x. Durante su construcción, el terraplén deberá ser mantenido en buenas condiciones y con drenaje
superficial permanente.
y. Salvo que los planos del proyecto establezcan algo diferente, la capa de subrasante (corona) deberá tener
un espesor compacto de acuerdo al diseño, materializados en capas de igual espesor, los cuales se conformarán utilizando suelos seleccionados o adecuados, según lo establecido en la Especificación Mejoramiento de Subrasante.
z. El CONTRATISTA será responsable por la estabilidad de todos los terraplenes construidos según las
obligaciones del contrato, hasta la recepción definitiva de la obra y deberá reacondicionar a su costo, todas las parte defectuosas que se deban a deficiencias o negligencias en la construcción, o que se hayan originado por causas naturales, exceptuando las que el SUPERVISOR considere que provienen de movimientos inevitables del terreno natural.
2.3.7 CONTROL POR EL SUPERVISOR.
2.3.7.1 Control tecnológico
Durante el proceso y progreso de la obra, el SUPERVISOR podrá efectuar pruebas de control de densidad en sitio, conforme con los ensayos AASHTO T-191, T-205 u otros procedimientos de ensayo, incluyendo el empleo de aparatos nucleares debidamente calibrados según el método AASHTO T-238. En las determinaciones de la densidad en sitio, deben efectuarse correcciones por presencia de partículas gruesas, según el ensayo AASHTO T-224. Si el SUPERVISOR, basado en las pruebas anteriores, comprueba que no se ha alcanzado la densidad especificada, el CONTRATISTA deberá ejecutar los trabajos necesarios para cumplir con este requisito.
Para ejercer control se realizarán los siguientes ensayos:
a. Un ensayo de compactación para la determinación de la densidad máxima según el método AASHTO
T-99 D para cada 1000 m^3 del mismo material del cuerpo del terraplén.
b. Un ensayo de compactación para la determinación de la densidad máxima según AASHTO T-99 D para
cada 200 m^3 de la capa final del terraplén.
c. Un ensayo para la determinación de la densidad en sitio según AASHTO 191 o AASHTO T- 205, para
cada 100 metros lineales de material compactado del suelo de fundación del terraplén alternadamente en el eje y bordes.
(Jurisdic. Potosí, Tramo “Uyuni - Huancarani") Red Fundamental F-30”
2.3.8 MEDICIÓN
Los trabajos comprendidos en esta especificación serán medidos en metros cúbicos [m^3 ] de terraplén compactado y aceptado, de acuerdo con las secciones transversales del diseño, por el método de la “media de las áreas”.
La ejecución de los cortes para escalonar el terreno natural y los terraplenes existentes, así como el volumen de compactación correspondiente a los escalones, no serán medidos para efectos de pago.
La ejecución de las actividades para la fundación del terraplén, no serán medidos para efectos de pago, debiendo estar consideradas las mismas en los trabajos comprendidos para terraplenes.
Los rellenos de substitución de los materiales en los terraplenes existentes, serán medidos conforme se indica en el primer párrafo del presente subtitulo.
El transporte del ítem de Terraplenes con Préstamo Lateral no será medido para propósito de pago, debiendo optimizar el CONTRATISTA las distancias a los sectores de préstamo lateral contiguos a la construcción de terraplenes.
Sin embargo, para el Ítem Terraplén con Material de Corte, los efectos de pago por concepto de sobreacarreo si serán considerados y medidos, y pagado por separado tomando en cuenta el Ítem de Sobreacarreo de los documentos de contrato y a los precios establecidos por el mismo.
2.3.9 PAGO
La construcción de terraplenes, medido tal como describe el método de medición, punto 3.8, será pagado al correspondiente precio unitario contractual, independientemente del grado de compactación requerido.
El pago incluye todas las actividades de colocación, extendido, humedecimiento o desecado del material según se requiera, compactación y actividades conexas, así como también derechos de explotación de yacimientos, prestamos laterales y todo lo que convenga para la buena ejecución del ítem.
Los precios y pagos precedentemente establecidos constituirán compensación total por toda la mano de obra, equipo, herramientas, impuestos e imprevistos necesarios para efectuar el trabajo prescrito en esta especificación.
No se efectuará pago separado de transporte del material, en los casos de Terraplén con Material de préstamo lateral, estando éste incluido en el costo unitario de ejecución del terraplén compactado.
En el caso de Terraplén con Material de Corte, el transporte será pagado por separado de acuerdo al sobreacarreo medido en diseño de acuerdo a las presentes Especificaciones.
Cuadro Nº 2.3.1 Construcción de Terraplén.
