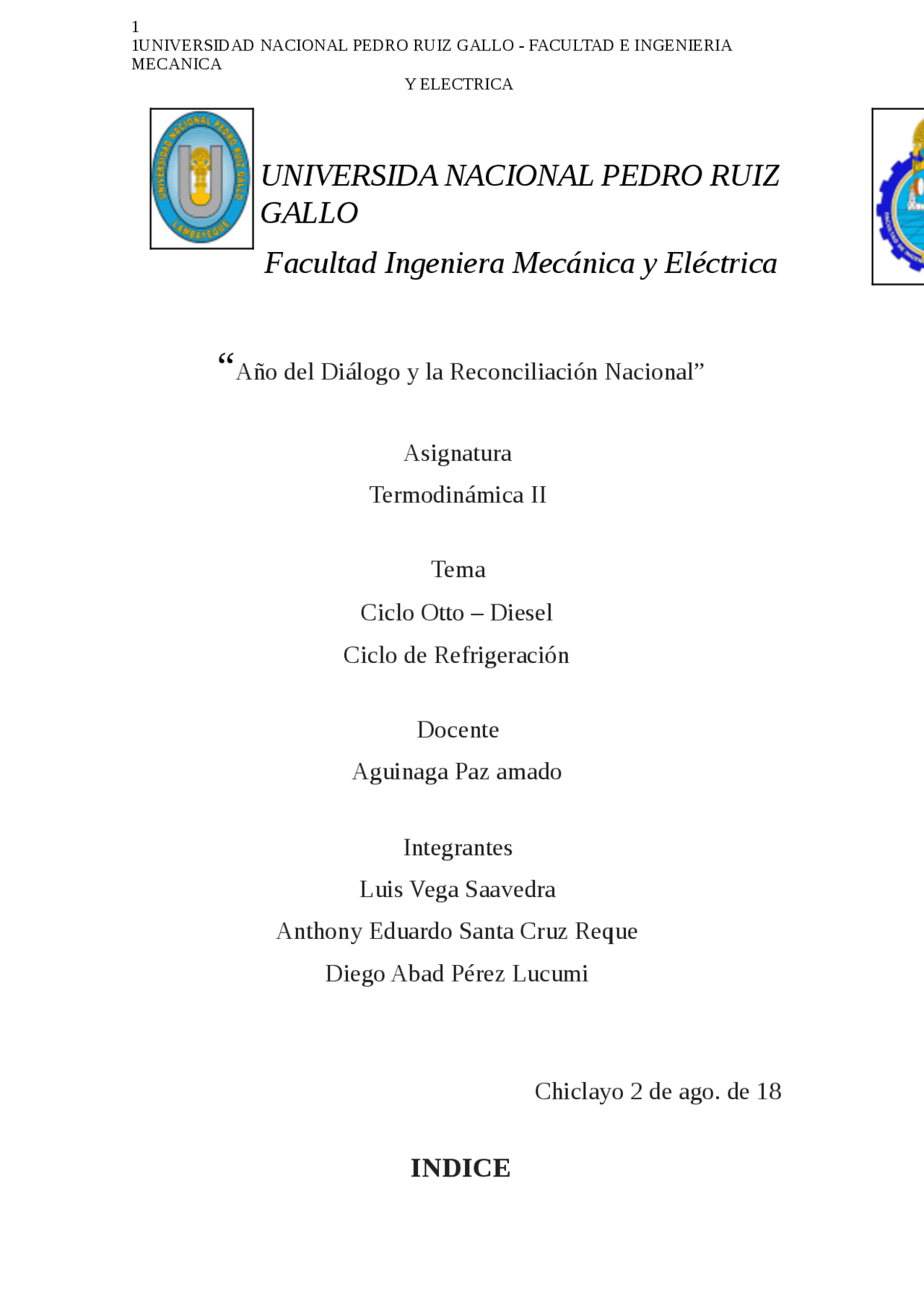

UNIVERSIDA NACIONAL PEDRO RUIZ
GALLO
Facultad Ingeniera Mecánica y Eléctrica
“ Año del Diálogo y la Reconciliación Nacional”
Asignatura
Termodinámica II
Tema
Ciclo Otto – Diesel
Ciclo de Refrigeración
Docente
Aguinaga Paz amado
Integrantes
Luis Vega Saavedra
Anthony Eduardo Santa Cruz Reque
Diego Abad Pérez Lucumi
Chiclayo 2 de ago. de 18
INDICE
1UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
CICLO DIESEL ………………………………………. 3
CICLO OTTO ………………………………………
CICLO DE REFRIGERACIÓN ………………………...
Ciclo Diesel
Enunciado
Un motor diésel puede modelarse con el ciclo ideal formado por seis pasos reversibles, según se indica en la figura. Pruebe que el rendimiento de este ciclo viene dado por la expresión
2UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
En total, el ciclo se compone de dos subidas y dos bajadas del pistón, razón por la que es un ciclo de cuatro tiempos, aunque este nombre se suele reservar para los motores de gasolina.
3 Rendimiento en función de las temperaturas
Un ciclo diésel contiene dos proceso adiabáticos, A→B y C→D, en los que no se intercambia calor. De los otros dos, en el calentamiento a presión constante B→C, el gas recibe una cantidad de calor | Q (^) c | del exterior igual a
En el enfriamiento a volumen constante D→A el sistema cede una cantidad de calor al ambiente
El rendimiento del ciclo será entonces
con γ = c (^) p / c (^) V la proporción entre las capacidades caloríficas.
4 Rendimiento en función de los volúmenes
La expresión anterior requiere conocer las cuatro temperaturas de los vértices del ciclo. Puede simplificarse teniendo en cuenta las características de cada uno de los procesos que lo componen.
Así tenemos, para la compresión adiabática A→B
que, teniendo en cuenta la relación de compresión, podemos reescribir como
Para la expansión a presión constante, aplicando la ecuación de estado de los gases ideales
Introduciendo ahora la relación rc = V (^) C / V (^) B obtenemos
Por último, para la temperatura en D aplicamos de nuevo la ley de Poisson y el que el enfriamiento es a volumen constante:
Multiplicando y dividiendo por V (^) B y aplicando el valor de la temperatura en C
4UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
Combinado estos resultados nos queda
Sustituyendo esto en la expresión del rendimiento obtenemos finalmente
5 Caso práctico
Vamos a considerar un ciclo Diesel en la que el aire a la entrada está a una presión de 1 atm y una temperatura de 17°C; la razón de compresión es 18 y la de combustión vale 2. El volumen máximo de la cámara es de 1900 cm³. Vamos a determinar los volúmenes, presiones y temperaturas de cada vértice del ciclo, así como su rendimiento y el calor y el trabajo intercambiados por el motor.
5.1 Estado inicial
Como punto de partida del ciclo de cuatro pasos tenemos que el gas a temperatura y presión ambientes llena el cilindro
5UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
5.5 Enfriamiento a V constante
En un motor diésel real el aire quemado y caliente es expulsado por el tubo de escape, liberando calor al ambiente y siendo sustituido por nuevo aire frío. En el ciclo Diesel ideal nos imaginamos que el aire recircula, volviendo al estado A, intercambiando sólo el calor con el ambiente.
5.6 Balance energético
5.6.1 Calor absorbido
El calor procedente del foco caliente es absorbido en la expansión a presión constante y es igual a
donde hemos usado que
que para γ = 1.4 da el resultado conocido c (^) p = 3.5 R.
Un resultado más exacto para un proceso a presión constante, sin hacer uso de la hipótesis de gas ideal, consistiría en igualar el calor a la variación en la entalpía
y aplicar valores tabulados de la entalpía del aire para las presiones y temperaturas de los estados B y C.
5.6.2 Calor cedido
El calor que se intercambia con el foco frío se cede en el enfriamiento a volumen constante
donde, como antes, hemos empleado la relación
que para γ = 1.4 da c (^) V = 2.5 R.
Si se quisiera hacer exactamente, habría que aplicar que para un proceso a volumen constante el calor equivale a la variación en la energía interna
5.6.3 Trabajo realizado
El trabajo realizado por el sistema durante un ciclo es la diferencia entre el calor absorbido y el cedido (en valores absolutos)
7UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
5.6.4 Rendimiento
El rendimiento de este ciclo Diesel lo podemos hallar como el trabajo realizado dividido por el calor absorbido
Vemos que el rendimiento es mucho mayor que para un ciclo Otto que, para valores típicos de motores de explosión, rondaba el 50%. La causa principal de la diferencia es la mucha mayor relación de compresión en el motor diésel.
El rendimiento de este ciclo Diesel es, por supuesto, inferior al de un ciclo de Carnot que operara entre las temperaturas TA y TC :
6 Representación en un diagrama T-S
El ciclo Otto, además de en un diagrama pV, puede reprensentarse en uno T-S, en el que el eje de abscisas corresponde a la entropía del sistema y el de ordenadas a su temperatura.
En este diagrama, los dos procesos adiabáticos corresponden a sendos segmentos verticales, pues la entropía permanece constante en un proceso adiabático reversible.
Para los procesos a volumen constante recurrimos a la expresión para la entropía de un gas ideal
Siendo T 0 y V 0 la temperatura y el volumen de un cierto estado de referencia. Despejando de aquí la temperatura
Que nos dice que cuando V es constante, la temperatura varía exponencialmente con la entropía.
El ciclo Otto corresponderá por tanto a dos curvas exponenciales conectados por dos segmentos rectilíneos.
7 Comparación con el ciclo Otto
Según indicamos en la introducción, el ciclo Diesel ideal se distingue del Otto ideal en la fase de combustión, que en el ciclo Otto se supone a volumen constante y en el Diesel a presión constante. Por ello el rendimiento es diferente.
Si escribimos el rendimiento de un ciclo Diesel en la forma
8UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
durante la carrera de escape y un poco abajo durante la carrera de admisión. En las máquinas de dos tiempos, las cuatro funciones descritas anteriormente se ejecutan sólo en dos tiempos: el de potencia y el de compresión. En estas máquinas el cárter se sella y el movimiento hacia fuera del émbolo se emplea para presurizar ligeramente la mezcla de aire y combustible en el cárter, como se muestra en la figura 2. Además, las válvulas de admisión y de escape se sustituyen por aberturas en la porción inferior de la pared del cilindro. Durante la última parte de la carrera de potencia, el émbolo descubre primero el puerto de escape permitiendo que los gases de escape sean parcialmente expelidos, entonces se abre el puerto de admisión permitiendo que la mezcla fresca de aire y combustible se precipite en el interior e impulse la mayor parte de los gases de escape restantes hacia fuera del cilindro. Esta mezcla es entonces comprimida cuando el émbolo se mueve hacia arriba durante la carrera de compresión y se enciende subsecuentemente mediante una bujía. Las máquinas de dos tiempos son generalmente menos eficientes que sus contrapartes de cuatro tiempos, debido a la expulsión incompleta de los gases de escape y la expulsión parcial de la mezcla fresca de aire y combustible con los gases de escape. Sin embargo, son más sencillas y económicas y tienen altas relaciones entre potencia y peso así como entre potencia y volumen, lo cual las hace más adecuadas en aplicaciones que requieren tamaño y peso pequeños como motocicletas, sierras de cadena y podadoras de pasto 3. Los avances en varias tecnologías —como la inyección directa de combustible, la combustión de carga estratificada y los controles electrónicos— han renovado el interés en las máquinas de dos tiempos porque ofrecen un alto rendimiento y mayor economía de combustible, al mismo tiempo que pueden satisfacer los futuros y más estrictos requerimientos sobre emisiones contaminantes. Para determinados peso y desplazamiento, un motor de dos tiempos bien diseñado puede brindar significativamente más potencia que su contraparte de cuatro tiempos porque producen potencia en cada revolución de la máquina en lugar de producirla en una sí y en otra no. En los nuevos motores de dos tiempos, el rocío de combustible altamente atomizado que se inyecta dentro de la cámara de combustión al final de la carrera de compresión permite que el combustible se queme de manera mucho más completa. Este combustible se rocía después de que la válvula de escape se cierra, lo que evita que el combustible no quemado sea emitido a la atmósfera. Con la combustión estratificada, la flama que se inicia al encender una pequeña cantidad de una rica mezcla de combustible y aire cerca de la bujía, se propaga por la cámara de combustión llena con una mezcla escasa de combustible, lo cual origina una combustión mucho más limpia. Asimismo, el avance en la electrónica hace posible asegurar la operación óptima bajo condiciones variables de carga y velocidad del motor.
10UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
FIGURA Nº 02: Diagrama esquemático de un motor reciprocante de dos tiempos
FIGURA Nº 03
Las principales compañías de automóviles realizan programas de investigación para motores de dos tiempos que se espera que vuelvan a aparecer en el futuro cercano. El análisis termodinámico de los ciclos reales de cuatro y dos tiempos antes descritos no es una tarea simple. Sin embargo, el análisis puede simplificarse de manera significativa si se utilizan las suposiciones de aire estándar, ya que el ciclo que resulta y que es parecido a las condiciones de operación reales es el ciclo de Otto ideal, el cual se compone de cuatro procesos reversibles internamente:
- 1-2 Compresión isentrópica
- (^) 2-3 Adición de calor a volumen constante
- 3-4 Expansión isentrópica
- 4-1 Rechazo de calor a volumen constante
La ejecución del ciclo de Otto en un dispositivo de émbolo y cilindro junto a un diagrama P-v se ilustra en la figura 1b. El diagrama T-s del ciclo de Otto se presenta en la figura 4.
11UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
En la ecuación 05 se muestra que bajo las suposiciones de aire estándar frío, la eficiencia térmica de un ciclo de Otto ideal depende de la relación de compresión de la máquina y de la relación de calores específicos del fluido de trabajo. La eficiencia térmica del ciclo de Otto ideal aumenta tanto con la relación de compresión como con la relación de calores específicos. Esto también es cierto para las máquinas de combustión interna reales de encendido por chispa. Una gráfica de la eficiencia térmica contra la relación de compresión se presenta en la figura 5 para k = 1.4, el cual es el valor de la relación de calores específicos del aire a temperatura ambiente. Para una relación de compresión dada, la eficiencia térmica de una máquina real de encendido por chispa será menor que la de un ciclo de Otto ideal debido a irreversibilidades como la fricción y a otros factores, como la combustión incompleta. En la figura 5 es posible ver que la curva de la eficiencia térmica está más inclinada a relaciones de compresión bajas, pero se nivela a partir de un valor de relación de compresión aproximadamente de 8. Por consiguiente, el aumento en la eficiencia térmica con la relación de compresión no es tan pronunciado en relaciones de compresión elevadas. Asimismo, cuando se emplean altas relaciones de compresión, la temperatura de la mezcla de aire y combustible se eleva por encima de la temperatura de autoencendido del combustible (temperatura a la que el combustible se enciende sin la ayuda de una chispa) durante el proceso de combustión, con lo que causa un temprano y rápido quemado del combustible en algún punto o puntos delanteros de la frente de la flama, seguido por una combustión casi instantánea del gas remanente. Este encendido prematuro del combustible, denominado autoencendido, produce un ruido audible que recibe el nombre de golpeteo del motor o cascabeleo. El autoencendido en las máquinas de encendido por chispa no puede tolerarse debido a que perjudica el desempeño y puede dañar la máquina. El requerimiento de que el autoencendido no deba permitirse impone un límite superior en las relaciones de compresión que pueden usarse en las máquinas de combustión interna de encendido por chispa. Las mejoras en la eficiencia térmica de máquinas de gasolina mediante el uso de relaciones de compresión más altas (hasta aproximadamente 12) sin que se enfrenten problemas de autoencendido, ha sido posible usando mezclas de gasolina que tienen buenas características de antidetonante, como la gasolina mezclada con tetraetilo de plomo. El tetraetilo de plomo se ha agregado a la gasolina desde 1920 debido a que es el método más económico para elevar el índice de octano u octanaje, que es una medida de la resistencia de un combustible al golpeteo del motor. Sin embargo, la gasolina con plomo tiene un efecto colateral muy indeseable: forma compuestos durante el proceso de combustión que contaminan el ambiente y son muy peligrosos para la salud. En un esfuerzo por combatir la contaminación del aire, a mediados de la década de 1970, el gobierno de Estados Unidos adoptó una política que originó la discontinuación eventual de la gasolina con plomo. Imposibilitados de emplear plomo, las refinadoras desarrollaron técnicas más elaboradas para mejorar las características antidetonantes de la gasolina. La mayor parte de los automóviles fabricados a partir de 1975 se han diseñado para usar gasolina sin plomo, y las relaciones de compresión se han reducido para evitar el golpeteo del motor. La disponibilidad de combustibles de alto octano hizo posible elevar nuevamente las proporciones de compresión en los años recientes. También, gracias a mejoras en otras áreas (reducción en el peso total del automóvil, diseño aerodinámico mejorado, etc.) los automóviles actuales ofrecen una mejor economía de combustible y en consecuencia permiten recorrer más kilómetros por litro de combustible. Esto es un ejemplo de cómo las decisiones de ingeniería implican compromisos, y la eficiencia es únicamente una de las consideraciones en el diseño final. El segundo parámetro que afecta la eficiencia térmica de un ciclo de Otto ideal es la relación de calores específicos k. Para una relación de compresión dada, un ciclo de Otto ideal que emplea un gas monoatómico (como argón o helio, k = 1.667) como fluido de trabajo tendrá la eficiencia térmica más alta. La relación de calores específicos k, y por lo tanto la eficiencia térmica de un ciclo de Otto ideal, disminuye cuando las moléculas del fluido de trabajo son más grandes (Fig. 6). A temperatura ambiente, este valor es de 1.4 para el aire, de 1.3 para el dióxido de carbono y de 1.2 para el etano. El fluido de trabajo en máquinas reales contiene moléculas más grandes, como dióxido de carbono, y la relación de calores específicos disminuye con la temperatura, la cual es una de las razones por las que los ciclos
13UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
reales tienen eficiencias térmicas más bajas que el ciclo de Otto ideal. La eficiencia térmica de máquinas reales de encendido por chispa varía de aproximadamente 25 a 30 por ciento.
FIGURA N° 05: La eficiencia térmica de un ciclo de Otto ideal como una función de la relación de compresión (k = 1.4).
FIGURA N° 06: La eficiencia térmica del ciclo de Otto aumenta con la relación de calores específicos k del fluido de trabajo.
14UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
Las aplicaciones de refrigeración son entre muchas:
- (^) La climatización de espacios habitados, para alcanzar un grado de confort térmico adecuado para la habitabilidad de un edificio.
- La conservación de alimentos, medicamentos u otros productos que se degraden con el calor. Como por ejemplo la producción de hielo o nieve, la mejor conservación de órganos en medicina o el transporte de alimentos perecederos.
- (^) Los procesos industriales que requieren reducir la temperatura de maquinarias o materiales para su correcto desarrollo. Algunos ejemplos son el mecanizado, la fabricación de plásticos, la producción de energía nuclear.
- La criogénesis o enfriamiento a muy bajas temperaturas empleada para licuar algunos gases o para algunas investigaciones científicas.
- (^) Motores de combustión interna: en la zona de las paredes de los cilindros y en las culatas de los motores se producen temperaturas muy altas que es necesario refrigerar mediante un circuito cerrado donde una bomba envía el líquido refrigerante a las galerías que hay en el bloque motor y la culata y de allí pasa un radiador de enfriamiento y un depósito de compensación. El líquido refrigerante que se utiliza es agua destilada con unos aditivos que rebajan sensiblemente el punto de congelación para preservar al motor de sufrir averías cuando se producen temperaturas bajo cero.
- Máquinas-herramientas: las máquinas herramientas también llevan incorporado un circuito de refrigeración y lubricación para bombear el líquido refrigerante que utilizan que se llama taladrina o aceite de corte sobre el filo de la herramienta para evitar un calentamiento excesivo que la pudiese deteriorar rápidamente,
- Aparatos electrónicos: la mayoría de los aparatos electrónicos requieren refrigeración, que generalmente consiguen mediante un ventilador, que hace circular el aire del local donde se sitúan, y otras veces sencillamente haciendo circular el aire por convección.
Tipos de ciclos
El modo más utilizado para el enfriamiento artificial de espacios cerrados, se consigue mediante los métodos de compresión y de absorción. El método por compresión es el más utilizado, puesto que el método por absorción solo se suele utilizar cuando hay una fuente de calor residual o barata, como en la trigeneración.
Ciclo ideal de refrigeración por compresión
En este ciclo de refrigeración el refrigerante se evapora y se condensa, comprimiéndolo, alternativamente para luego volver a la fase de vapor. Está compuesto por 4 procesos:
- Compresión isentrópica en un compresor.
- Disipación de calor a presión constante en un condensador.
- Estrangulamiento en un dispositivo de expansión y consiguiente evaporación.
- (^) Absorción de calor a presión constante en un evaporador.
De acuerdo a los procesos anteriores, el refrigerante entra al compresor en el estado 1 como vapor saturado y se comprime isoentrópicamente hasta la presión del condensador. La temperatura del refrigerante aumenta durante el proceso de compresión isentrópica, hasta un valor muy superior al de la temperatura del medio circundante. Después el refrigerante entra en el condensador como vapor sobrecalentado en el estado 2 y sale como líquido saturado en el estado 3, como resultado de la disipación de calor hacia el entorno. El refrigerante, como
16UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO - FACULTAD E INGENIERIA
MECANICA
Y ELECTRICA
líquido saturado en el estado 3, se dilata hasta la presión del evaporador al pasar por una válvula de expansión o por un tubo capilar. La temperatura del refrigerante desciende por debajo de la temperatura del espacio refrigerado durante este proceso. El refrigerante entra en el evaporador en el estado 4 como vapor húmedo de baja calidad y se evapora por completo absorbiendo calor del espacio refrigerado. El refrigerante sale del evaporador como vapor saturado y vuelve a entrar al compresor completando el ciclo.
Ciclo real de refrigeración por compresión de vapor
Artículo principal: Refrigeración por compresión
Difiere de uno ideal debido a situaciones irreversibles que ocurren en varios componentes. Dos fuentes comunes son la fricción del fluido y la transferencia de calor hacia o desde los alrededores. El proceso de compresión real incluye efectos de fricción, los cuales incrementan la entropía y la transferencia de calor lo cual puede aumentar o disminuir la entropía dependiendo de la reacción.
Sistemas de refrigeración en cascada
Un ciclo de refrigeración en cascada consiste en efectuar el proceso de refrigeración por etapas, es decir, dos o más ciclos de refrigeración que operan en serie. En un ciclo de refrigeración de dos etapas, los ciclos se conectan por medio de un intercambiador de calor en medio, el cual sirve como evaporador para el ciclo superior y como condensador en el ciclo inferior. Suponiendo que el intercambiador de calor está bien aislado y que las energías cinéticas y potenciales son despreciables, la transferencia de calor del fluido en el ciclo inferior debe ser igual a la transferencia de calor del fluido en el ciclo superior. En el sistema de cascada los refrigerantes en ambos ciclos se suponen iguales.^5
Sistemas de refrigeración por compresión de múltiples etapas
Cuando el fluido utilizado por todo el sistema de refrigeración en cascada es el mismo, el intercambiador de calor se puede sustituir por una cámara de mezclado puesto que tiene las mejores características de transferencia de calor. A dichos sistemas se les denomina sistemas de refrigeración por compresión de múltiples etapas. El proceso de compresión en este sistema es similar a una compresión de dos etapas, entonces el trabajo del compresor disminuye.
Sistemas de refrigeración de usos múltiples con un solo compresor
Algunas aplicaciones requieren refrigeración a más de una temperatura. Esto puede lograse con una válvula de estrangulamiento independiente y un compresor por separado para cada evaporador que opere a temperaturas diferentes, sin embargo un modelo más práctico es enviar todos lo flujos de salida de los evaporadores a un solo compresor y dejar que este maneje el proceso de compresión para el sistema completo.
Sistemas de refrigeración por absorción
Artículo principal: Refrigeración por absorción
Otra forma de refrigeración cuando se tiene una fuente de energía térmica barata a unas temperaturas entre 80 y 200 °C es la refrigeración por absorción. El principio de funcionamiento es semejante al ciclo de compresión: el refrigerante absorbe calor al evaporarse y después se condensa para recomenzar el ciclo, pero la diferencia estriba en que en vez de un compresor, como su nombre indica, en estos sistemas de refrigeración el ciclo se cierra mediante la absorción del refrigerante por un medio de transporte (o absorbente) y posterior separación de la disolución por medio del calor para recomenzar el ciclo. Los ciclos de refrigeración por absorción frecuentes son:
