CURSO DISEÑO ESTRUCTURAL DE NAVES INDUSTRIALES
ING. GUSTAVO ROMERO
C.I.V:152.717
PROPIEDADES DE LOS MATERIALES Y DATOS GENERALES
"ANEXO A" VALORES (Cb) RECOMENDADOS
PERFIL: IPE180
PROPIEDADES DEL ACERO DATOS DEL PERFIL METALICO
MODULO ELASTICIDAD: 2100000.00 kg/cm2 Zx = 166.41 cm3
FLUENCIA (FY): 2530 kg/cm2 Sx = 146.33 cm3
rx = 7.42 cm
Cb= 1.14 ry = 2.05 cm
c= 1bf = 9.10 cm
tf = 0.80 cm
Long viga (cm): 400.00 cm d = 18.00 cm
Carga; W (kg/cm): 12.50 kg/cm tw = 0.53 cm
J = 4.79 cm4
CONDICION DE APOYO: SIMPLE Ix = 1320.00 cm4
A = 23.95 cm2
Long. No Arriotrada (Lb): 0.00 cm
Ala Alma
bf= 9.10 cm d= 18.00 cm
tf= 0.80 cm tw= 0.53 cm
CLASIFFICACION DE LA SECCION SEGÚN SU ESBELTEZ
"ANEXO B" APLICACIÓN DE ESTADOS LIMITES
Elemento
Chequear F2: Y,LTB
Flexión en Alas: 5.69 10.95 28.81 COMPACTO
Flexión en Almas: 33.96 108.33 164.22 COMPACTO
rts= 2.38 cm
DISEÑO POR FLEXION
(LTB, NO APLICA) a) Lb < Lp Lp= 102.50 cm FLUENCIA:
b) Lp < Lb < Lr Lr= 375.94 cm a) Mn = Mp = 421017.30 kg*cm 4210.17 kg*m
c) Lb > Lr Lb= 0.00 cm
PANDEO LATERAL TORSIONAL:
Mn = #DIV/0! Fcr (kg/cm2) b) Mn = 549130.40 kg*cm 5491.30 kg*m
#DIV/0! #DIV/0! c) Mn = #DIV/0! #DIV/0!
Mu = 2500.00 kg*m
RATIO (D/C) = #DIV/0! #DIV/0!
RESISTENCIA AL ESFUERZO CORTANTE DEL PERFIL DISEÑO POR DEFORMACION O FLECHA

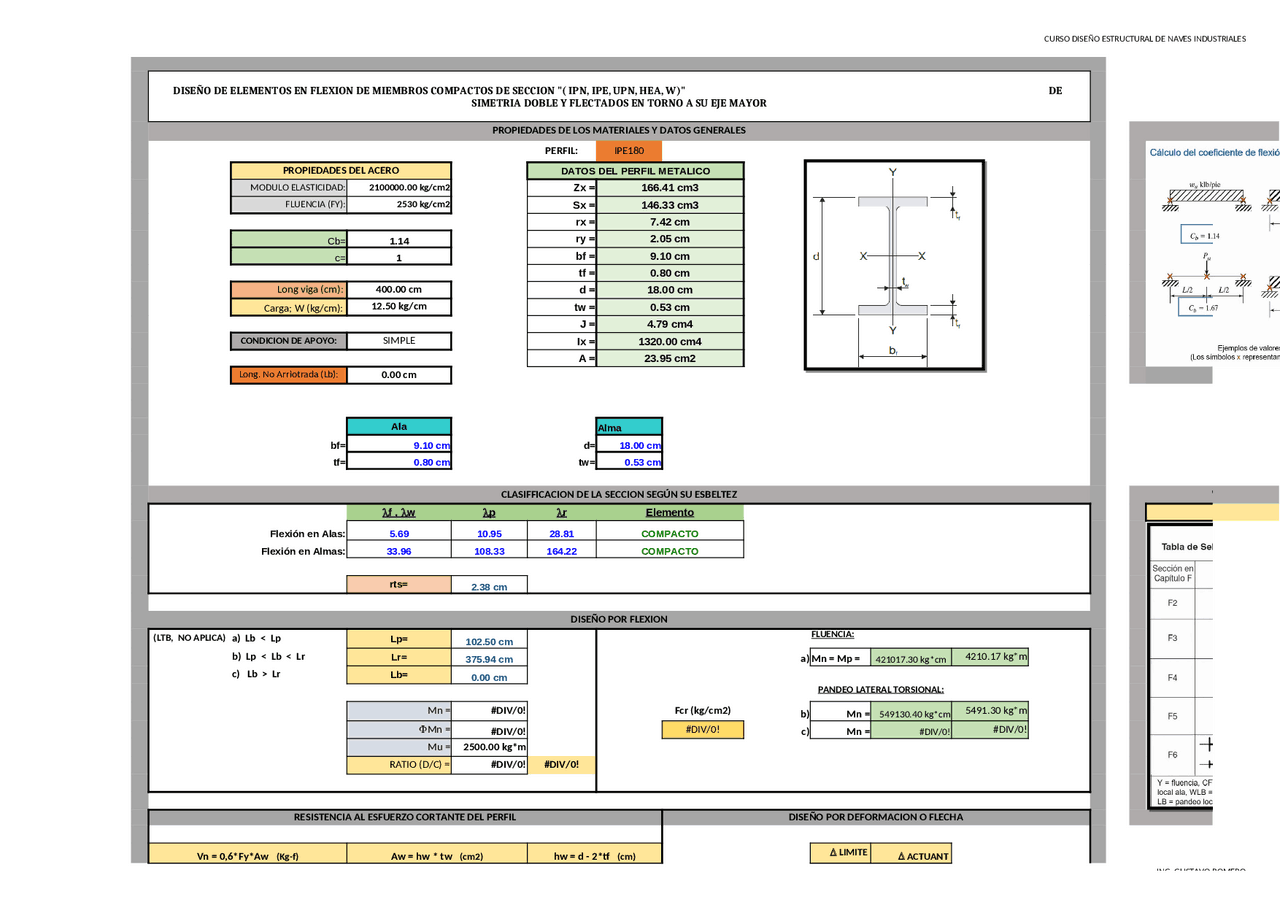

DISEÑO DE ELEMENTOS EN FLEXION DE MIEMBROS COMPACTOS DE SECCION "( IPN, IPE, UPN, HEA, W)" DE
SIMETRIA DOBLE Y FLECTADOS EN TORNO A SU EJ E MAYOR
lf , lwlplr
FMn =
Vn = 0,6*Fy*Aw (Kg-f) Aw = hw * tw (c m2) hw = d - 2*tf (cm) D LIMITE D ACTUANT
