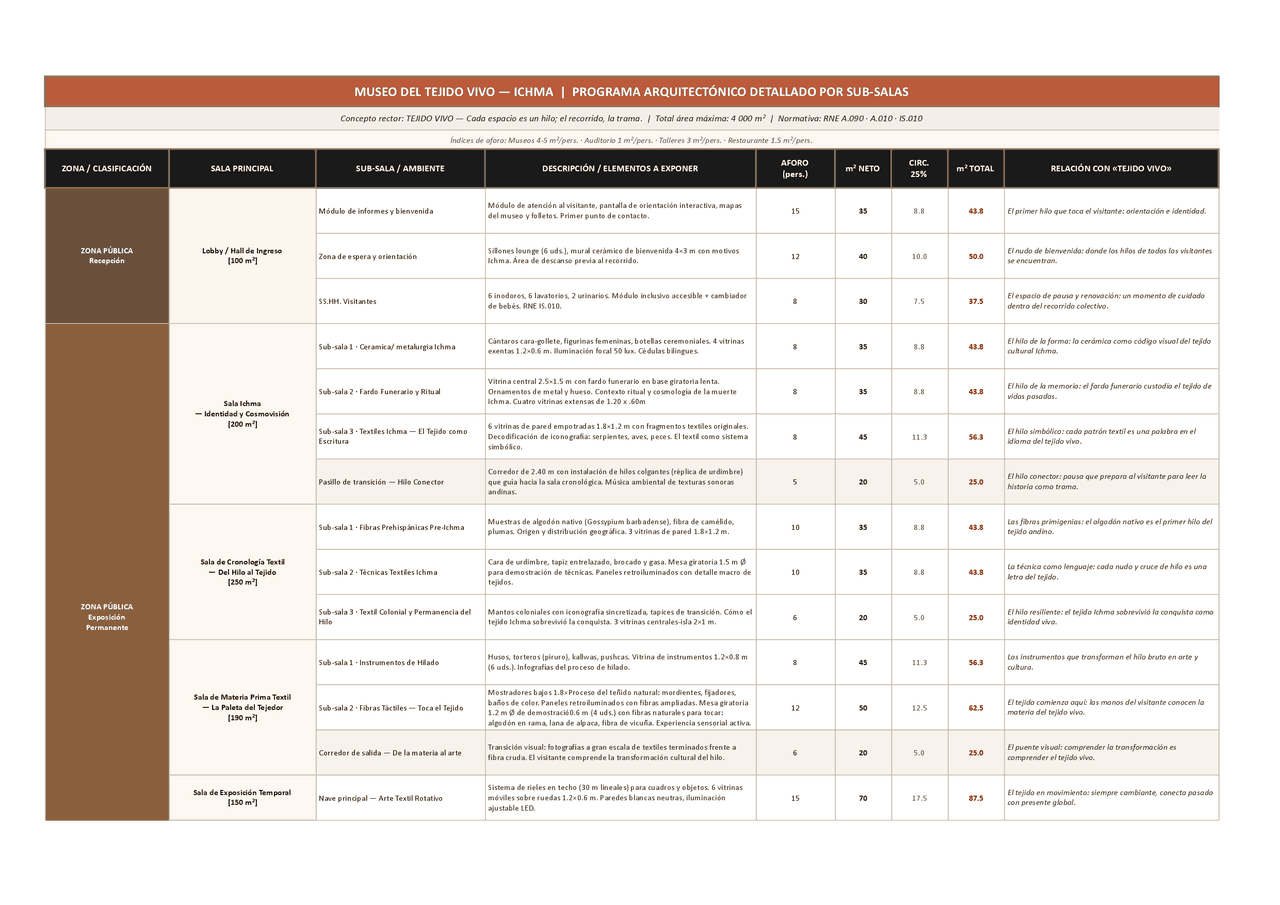

Concepto rector: TEJIDO VIVO — Cada espacio es un hilo; el recorrido, la trama. | Total área máxima: 4 000 m² | Normativa: RNE A.090 · A.010 · IS.
Índices de aforo: Museos 4-5 m²/pers. · Auditorio 1 m²/pers. · Talleres 3 m²/pers. · Restaurante 1.5 m²/pers.
ZONA / CLASIFICACIÓN SALA PRINCIPAL SUB-SALA / AMBIENTE DESCRIPCIÓN / ELEMENTOS A EXPONER
AFORO
(pers.)
m² NETO
CIRC.
m² TOTAL RELACIÓN CON «TEJIDO VIVO»
ZONA PÚBLICA
Recepción
Lobby / Hall de Ingreso [100 m²]
Módulo de informes y bienvenida
Módulo de atención al visitante, pantalla de orientación interactiva, mapas del museo y folletos. Primer punto de contacto. 15^35 8.8^ 43.8^ El primer hilo que toca el visitante: orientación e identidad.
Zona de espera y orientación
Sillones lounge (6 uds.), mural cerámico de bienvenida 4×3 m con motivos Ichma. Área de descanso previa al recorrido. 12^40 10.0^ 50.^
El nudo de bienvenida: donde los hilos de todos los visitantes se encuentran.
SS.HH. Visitantes
6 inodoros, 6 lavatorios, 2 urinarios. Módulo inclusivo accesible + cambiador de bebés. RNE IS.010. 8^30 7.5^ 37.^
El espacio de pausa y renovación: un momento de cuidado dentro del recorrido colectivo.
ZONA PÚBLICA
Exposición Permanente
Sala Ichma — Identidad y Cosmovisión [200 m²]
Sub-sala 1 · Ceramica/ metalurgia Ichma
Cántaros cara-gollete, figurinas femeninas, botellas ceremoniales. 4 vitrinas exentas 1.2×0.6 m. Iluminación focal 50 lux. Cédulas bilingues. 8^35 8.8^ 43.^
El hilo de la forma: la cerámica como código visual del tejido cultural Ichma.
Sub-sala 2 · Fardo Funerario y Ritual
Vitrina central 2.5×1.5 m con fardo funerario en base giratoria lenta. Ornamentos de metal y hueso. Contexto ritual y cosmología de la muerte Ichma. Cuatro vitrinas extensas de 1.20 x .60m
El hilo de la memoria: el fardo funerario custodia el tejido de vidas pasadas.
Sub-sala 3 · Textiles Ichma — El Tejido como Escritura
6 vitrinas de pared empotradas 1.8×1.2 m con fragmentos textiles originales. Decodificación de iconografía: serpientes, aves, peces. El textil como sistema simbólico.
El hilo simbólico: cada patrón textil es una palabra en el idioma del tejido vivo.
Pasillo de transición — Hilo Conector
Corredor de 2.40 m con instalación de hilos colgantes (réplica de urdimbre) que guía hacia la sala cronológica. Música ambiental de texturas sonoras andinas.
El hilo conector: pausa que prepara al visitante para leer la historia como trama.
Sala de Cronología Textil — Del Hilo al Tejido [250 m²]
Sub-sala 1 · Fibras Prehispánicas Pre-Ichma
Muestras de algodón nativo (Gossypium barbadense), fibra de camélido, plumas. Origen y distribución geográfica. 3 vitrinas de pared 1.8×1.2 m. 10^35 8.8^ 43.^
Las fibras primigenias: el algodón nativo es el primer hilo del tejido andino.
Sub-sala 2 · Técnicas Textiles Ichma
Cara de urdimbre, tapiz entrelazado, brocado y gasa. Mesa giratoria 1.5 m Ø para demostración de técnicas. Paneles retroiluminados con detalle macro de tejidos.
La técnica como lenguaje: cada nudo y cruce de hilo es una letra del tejido.
Sub-sala 3 · Textil Colonial y Permanencia del Hilo
Mantos coloniales con iconografía sincretizada, tapices de transición. Cómo el tejido Ichma sobrevivió la conquista. 3 vitrinas centrales-isla 2×1 m. 6^20 5.0^ 25.^
El hilo resiliente: el tejido Ichma sobrevivió la conquista como identidad viva.
Sala de Materia Prima Textil — La Paleta del Tejedor [190 m²]
Sub-sala 1 · Instrumentos de Hilado
Husos, torteros (piruro), kallwas, pushcas. Vitrina de instrumentos 1.2×0.8 m (6 uds.). Infografías del proceso de hilado. 8^45 11.3^ 56.^
Los instrumentos que transforman el hilo bruto en arte y cultura.
Sub-sala 2 · Fibras Táctiles — Toca el Tejido
Mostradores bajos 1.8×Proceso del teñido natural: mordientes, fijadores, baños de color. Paneles retroiluminados con fibras ampliadas. Mesa giratoria 1.2 m Ø de demostració0.6 m (4 uds.) con fibras naturales para tocar: algodón en rama, lana de alpaca, fibra de vicuña. Experiencia sensorial activa.
El tejido comienza aquí: las manos del visitante conocen la materia del tejido vivo.
Corredor de salida — De la materia al arte
Transición visual: fotografías a gran escala de textiles terminados frente a fibra cruda. El visitante comprende la transformación cultural del hilo. 6^20 5.0^ 25.^
El puente visual: comprender la transformación es comprender el tejido vivo.
Sala de Exposición Temporal [150 m²] Nave principal — Arte Textil Rotativo
Sistema de rieles en techo (30 m lineales) para cuadros y objetos. 6 vitrinas móviles sobre ruedas 1.2×0.6 m. Paredes blancas neutras, iluminación ajustable LED.
El tejido en movimiento: siempre cambiante, conecta pasado con presente global.
Concepto rector: TEJIDO VIVO — Cada espacio es un hilo; el recorrido, la trama. | Total área máxima: 4 000 m² | Normativa: RNE A.090 · A.010 · IS.
Índices de aforo: Museos 4-5 m²/pers. · Auditorio 1 m²/pers. · Talleres 3 m²/pers. · Restaurante 1.5 m²/pers.
ZONA / CLASIFICACIÓN SALA PRINCIPAL SUB-SALA / AMBIENTE DESCRIPCIÓN / ELEMENTOS A EXPONER
AFORO
(pers.)
m² NETO
CIRC.
m² TOTAL RELACIÓN CON «TEJIDO VIVO»
Sala de Investigación y Consulta [100 m²]
Archivo Digital y Consulta
Estaciones de consulta digital (6 uds.) con acceso a base de datos del museo. Archivo digitalizado de piezas arqueológicas y documentos históricos. 5^35 8.8^ 43.^
El nudo técnico: el saber académico que sostiene todo el tejido expositivo.
Mesa de Luz — Estudio de Textiles
Mesa de luz 2×1.2 m para análisis de textiles originales bajo supervisión. Archivadores de planos (2 uds.), biblioteca temática (6 ml de estanterías). 5^35 8.8^ 43.^
La herramienta del tejedor: la luz revela los secretos ocultos en cada hilo.
ZONA PÚBLICA
Interactiva
Galería Digital — Tejidos en Datos [245 m²]
Muro Táctil Multitouch — Patrones Ichma
Muro curvo táctil PCAP de 12×3 m con patrones Ichma animados. Los visitantes manipulan la iconografía en tiempo real. 15^45 11.3^ 56.^
El patrón Ichma es un lenguaje: el muro táctil lo convierte en diálogo digital.
Estaciones de Diseño Digital
4 estaciones de diseño con stylus y pantalla 55" 4K. El visitante crea su propio textil digital con paleta y técnicas Ichma. 16^45 11.3^ 56.^
El visitante se vuelve tejedor digital: el patrón ancestral vive en sus manos.
Experiencia de Inmersión — Dentro del Telar [275 m²]
Antesala de Preparación
Introducción en video (2 min) al concepto del telar monumental. Zona de espera con cuerdas tactiles colgantes de presentación. Aforo controlado por turnos.
El umbral: el visitante se prepara para convertirse en hilo del tejido.
Cámara Inmersiva 360°
Proyecciones en piso, techo y muros curvos (6 proyectores 10 000 lúmenes). El visitante 'entra' al interior de un telar Ichma a escala monumental. 20^55 13.8^ 68.^
El corazón del concepto: el visitante entra al tejido y se vuelve parte de él.
Zona de Cuerdas Táctiles — Ser el Hilo
200 cuerdas de fibra natural colgantes que el visitante atraviesa. Audio espacial de 8 canales con sonidos de telar y cantos andinos. Sensores de movimiento (12 uds.).
Ser el hilo: la experiencia más física y poética del concepto Tejido Vivo.
ZONA PÚBLICA
Social
Sala Multiusos (SUM) / Auditorio [440 m²]
Auditorio principal — escenario y platea
Sillas apilables (200 uds.), escenario modular 6×4 m elevado 0.50 m. Doble altura 4.5 m. Uso: conferencias, performances textiles, ceremonias culturales. 80^120 30.0^ 150.^
La plaza cubierta: la comunidad se teje en torno a la cultura viva.
Cabina técnica — sonido e iluminación
Sistema de audio profesional 4.1, iluminación teatral LED programable. Cabina acristalada posterior. Pantalla de proyección 4×3 m retráctil. 2^20 5.0^ 25.^
El hilo técnico invisible: la tecnología que hace posible el tejido colectivo.
Foyer de ingreso al auditorio
Espacio de distribución y espera previo al auditorio. Servicio de acreditación para eventos. Cartelería de programación. 12^35 8.8^ 43.^
El umbral de lo colectivo: espacio donde el tejido individual se vuelve comunal.
Depósito de mobiliario del auditorio
Almacén de sillas apiladas, podio, accesorios escénicos. Acceso directo desde el escenario. 2^15 3.8^ 18.8^ El hilo de apoyo: sin él, el tejido del evento no se sostiene.
Restaurante «Llaqta Mikhuy» [305 m²]
Comedor interior
Mesas para 4 pers. (12 uds.), mesas para 2 pers. (8 uds.). Cocina peruana de raíz Ichma con ingredientes del biohuerto. Decoración con textiles y cerámica local.
El tejido gastronómico: los sabores son el hilo que une suelo, cultivo y mesa.
Barra de degustación
Barra 6 m para productos del biohuerto: chicha de jora, infusiones de plantas tintóreas, snacks. Exposición de productos artesanales (3 estantes). 15^35 8.8^ 43.^
La barra del sabor: el hilo líquido que conecta las plantas tintóreas con el paladar.
Terraza exterior / Comedor al aire libre
Extensión del restaurante con vista al biohuerto. Mesas de madera para 20 personas. Sombrillas de fibra natural. Conexión visual con las plantas tintóreas.
El tejido abierto: la terraza extiende el restaurante hacia el biohuerto.
MUSEO DEL TEJIDO VIVO — ICHMA | PROGRAMA ARQUITECTÓNICO DETALLADO POR SUB-SALAS
Concepto rector: TEJIDO VIVO — Cada espacio es un hilo; el recorrido, la trama. | Total área máxima: 4 000 m² | Normativa: RNE A.090 · A.010 · IS.
Índices de aforo: Museos 4-5 m²/pers. · Auditorio 1 m²/pers. · Talleres 3 m²/pers. · Restaurante 1.5 m²/pers.
ZONA / CLASIFICACIÓN SALA PRINCIPAL SUB-SALA / AMBIENTE DESCRIPCIÓN / ELEMENTOS A EXPONER
AFORO
(pers.)
m² NETO
CIRC.
m² TOTAL RELACIÓN CON «TEJIDO VIVO»
SEMIPÚBLICO
Servicios de Apoyo
Servicios de Personal [160 m²]
Hall de distribución semipúblico
Corredor de enlace entre zona pública, educativa y de servicios. Control de acceso con torniquete. Señalética de orientación. 5^25 6.3^ 31.^
El hilo distribuidor: conecta todos los espacios del tejido semipúblico.
ZONA PRIVADA
Administración
Oficinas Administrativas [220 m²]
Recepción administrativa / sala de espera
Módulo de recepción, 4 sillones, revistero. Control de acceso a zona privada. Recepción de visitas institucionales y proveedores. 6^25 6.3^ 31.^
El punto de encuentro y orientación: donde los hilos organizan el funcionamiento de la trama colectiva.
Oficinas abiertas — open space
8 estaciones modulares para comunicaciones, marketing, educación, contabilidad. Sala de reuniones 6 pers. con mampara de vidrio. 8^50 12.5^ 62.^
El hilo institucional: la gestión administrativa sostiene el tejido del museo.
Sala de reuniones / directorio
Mesa de directorio 10 pers., pantalla LED 75", sistema de videoconferencia. Reuniones institucionales y revisión de proyectos expositivos. 10^30 7.5^ 37.^
El hilo de decisión: donde se planifica el tejido futuro del museo.
SS.HH. administrativos
3 inodoros, 4 lavatorios, 1 urinario. Separados por género. Exclusivos zona administrativa. 4^20 5.0^ 25.^
El espacio de pausa y renovación: un momento de cuidado dentro del ritmo administrativo del museo.
Depósito administrativo / archivo
Almacenamiento de documentación administrativa, archivos físicos, insumos de oficina. 1^15 3.8^ 18.^
La memoria resguardada de la trama: donde se conservan los registros que sostienen la continuidad del museo.
ZONA PRIVADA
Área Técnica
Infraestructura Técnica [100 m²]
Sala de maquinarias y tableros eléctricos
Tablero general, sub-tableros por zona, grupo electrógeno 100 kVA, UPS 20 kVA, sistema de climatización centralizada. Acceso solo técnicos. 2^45 11.3^ 56.3^ El hilo de energía: sin electricidad, el tejido vivo se apaga.
Cuarto de bombas y cisterna
Cisterna 20 m³, electrobomba 3HP, bomba jockey, gabinetes contra incendio. Sistema hidráulico del museo. 1^20 5.0^ 25.^
El hilo del agua: flujo vital que mantiene vivo el tejido físico del museo.
Cuarto de comunicaciones y CCTV
Rack 42U, DVR 32 canales, monitores de seguridad (4 uds.), cableado estructurado, servidores del museo. 2^15 3.8^ 18.^
El hilo de seguridad: la vigilancia cuida que el tejido no se rompa.
Cuarto de limpieza — zona técnica
Estanterías, materiales de mantenimiento técnico, herramientas. Acceso desde área de servicio. 1^10 2.5^ 12.^
El soporte invisible del tejido: un espacio técnico que mantiene el equilibrio y funcionamiento de la trama.
Cuarto de residuos
Contenedores diferenciados por tipo de residuo. Zona de acopio previo a recojo municipal. Ventilación directa al exterior. 1^10 2.5^ 12.^
El hilo del ciclo: los residuos se gestionan para no contaminar el tejido vivo.
CIRCULACIÓN
INTERIOR
Circulaciones Techadas [225 m²]
Rampas interiores y pasillos principales Sistema accesible: rampas 8% pend. máx., pasillos^ ≥2.40 m. Pasamanos doble, piso antideslizante, señalética táctil para invidentes. RNE A.120.
La urdimbre invisible: sin circulación accesible, ningún hilo llega a su destino.
Escaleras principales y de emergencia
Escalera principal de visita (doble altura) y 2 escaleras de emergencia en muros cortafuego. Pasamanos de bronce cincelado con motivos Ichma. RNE A.010.
10 55 13.8 68.8 El hilo vertical: une los niveles del tejido arquitectónico.
TOTAL ÁREA TECHADA 2110 527.5 2543.8 Meta: ≤ 4 000 m² neto
Concepto rector: TEJIDO VIVO — Cada espacio es un hilo; el recorrido, la trama. | Total área máxima: 4 000 m² | Normativa: RNE A.090 · A.010 · IS.
Índices de aforo: Museos 4-5 m²/pers. · Auditorio 1 m²/pers. · Talleres 3 m²/pers. · Restaurante 1.5 m²/pers.
ZONA / CLASIFICACIÓN SALA PRINCIPAL SUB-SALA / AMBIENTE DESCRIPCIÓN / ELEMENTOS A EXPONER
AFORO
(pers.)
m² NETO
CIRC.
m² TOTAL RELACIÓN CON «TEJIDO VIVO»
ZONA PÚBLICA
Área Libre
Plaza Plaza 750 1120 280.0 1400.
El tejido abierto al encuentro: un espacio donde los hilos de la comunidad se cruzan, permanecen y dialogan.
Biohuerto Biohuerto 35 40 10.0 50.
El tejido vivo de la tierra: un espacio donde la memoria, el cuidado y la vida continúan creciendo colectivamente.
TOTAL ÁREA LIBRE 860 290.0 1450.0 Meta: ≤ 4 000 m² neto
ÁREA TOTAL 3993.8 Meta: ≤ 4 000 m² neto
