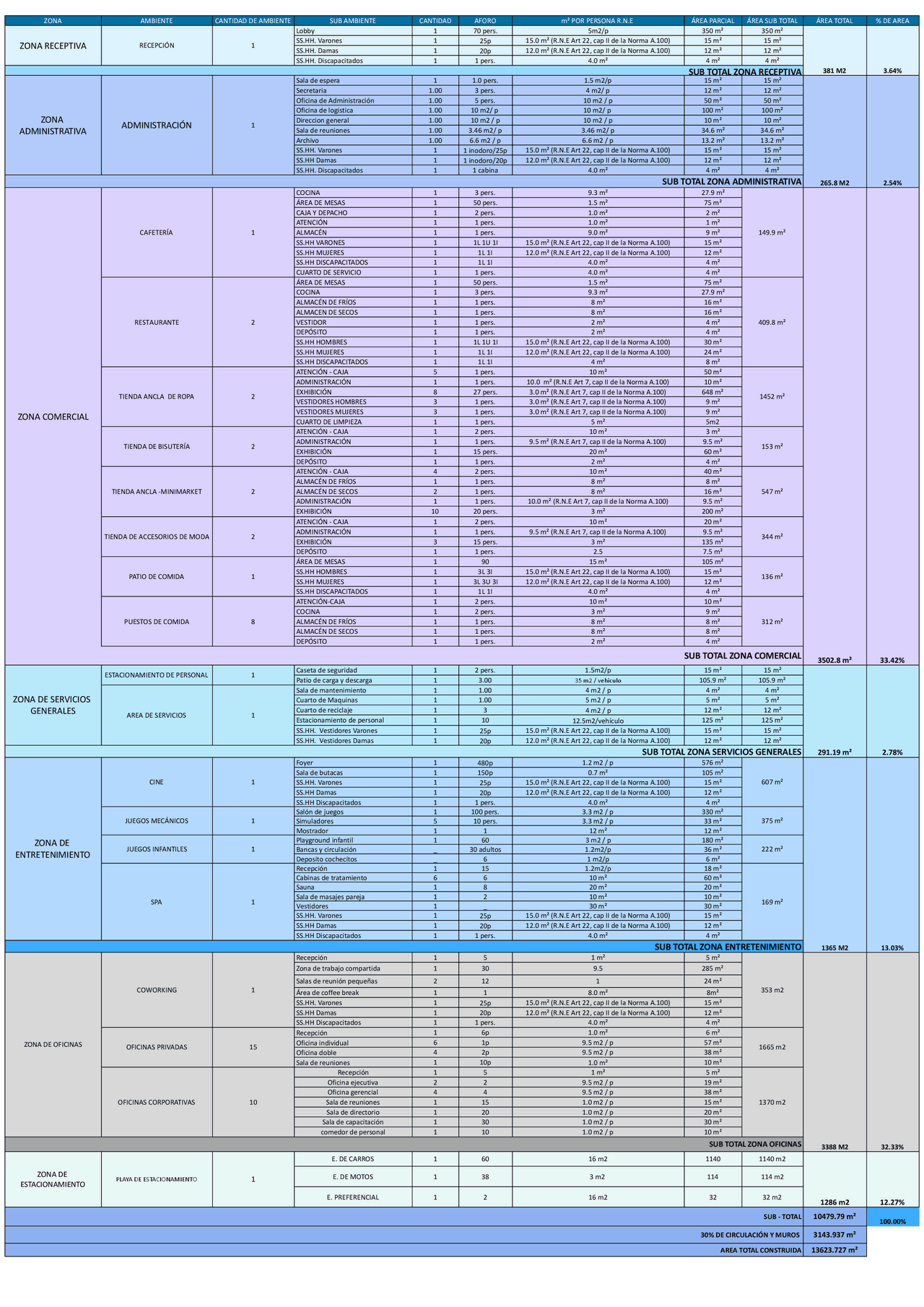

ZONA AMBIENTE CANTIDAD DE AMBIENTE SUB AMBIENTE CANTIDAD AFORO m² POR PERSONA R.N.E ÁREA PARCIAL ÁREA SUB TOTAL ÁREA TOTAL % DE AREA
ZONA RECEPTIVA RECEPCIÓN 1
Lobby 1 70 pers. 5m2/p 350 m² 350 m²
381 M2 3.64%
SS.HH. Varones 1 25p 15.0 m² (R.N.E Art 22, cap II de la Norma A.100) 15 m² 15 m²
SS.HH. Damas 1 20p 12.0 m² (R.N.E Art 22, cap II de la Norma A.100) 12 m² 12 m²
SS.HH. Discapacitados 1 1 pers. 4.0 m² 4 m² 4 m²
SUB TOTAL ZONA RECEPTIVA
ZONA
ADMINISTRATIVA ADMINISTRACIÓN 1
Sala de espera 1 1.0 pers. 1.5 m2/p 15 m² 15 m²
265.8 M2 2.54%
Secretaria 1.00 3 pers. 4 m2/ p 12 m² 12 m²
Oficina de Administración 1.00 5 pers. 10 m2 / p 50 m² 50 m²
Oficina de logistica 1.00 10 m2/ p 10 m2/ p 100 m² 100 m²
Direccion general 1.00 10 m2 / p 10 m2 / p 10 m² 10 m²
Sala de reuniones 1.00 3.46 m2/ p 3.46 m2/ p 34.6 m² 34.6 m²
Archivo 1.00 6.6 m2 / p 6.6 m2 / p 13.2 m² 13.2 m²
SS.HH. Varones 1 1 inodoro/25p 15.0 m² (R.N.E Art 22, cap II de la Norma A.100) 15 m² 15 m²
SS.HH Damas 1 1 inodoro/20p 12.0 m² (R.N.E Art 22, cap II de la Norma A.100) 12 m² 12 m²
SS.HH. Discapacitados 1 1 cabina 4.0 m² 4 m² 4 m²
SUB TOTAL ZONA ADMINISTRATIVA
ZONA COMERCIAL
CAFETERÍA 1
COCINA 1 3 pers. 9.3 m² 27.9 m²
149.9 m²
3502.8 m² 33.42%
ÁREA DE MESAS 1 50 pers. 1.5 m² 75 m²
CAJA Y DEPACHO 1 2 pers. 1.0 m² 2 m²
ATENCIÓN 1 1 pers. 1.0 m² 1 m²
ALMACÉN 1 1 pers. 9.0 m² 9 m²
SS.HH VARONES 1 1L 1U 1I 15.0 m² (R.N.E Art 22, cap II de la Norma A.100) 15 m²
SS.HH MUJERES 1 1L 1I 12.0 m² (R.N.E Art 22, cap II de la Norma A.100) 12 m²
SS.HH DISCAPACITADOS 1 1L 1I 4.0 m² 4 m²
CUARTO DE SERVICIO 1 1 pers. 4.0 m² 4 m²
RESTAURANTE 2
ÁREA DE MESAS 1 50 pers. 1.5 m² 75 m²
409.8 m²
COCINA 1 3 pers. 9.3 m² 27.9 m²
ALMACÉN DE FRÍOS 1 1 pers. 8 m² 16 m²
ALMACEN DE SECOS 1 1 pers. 8 m² 16 m²
VESTIDOR 1 1 pers. 2 m² 4 m²
DEPÓSITO 1 1 pers. 2 m² 4 m²
SS.HH HOMBRES 1 1L 1U 1I 15.0 m² (R.N.E Art 22, cap II de la Norma A.100) 30 m²
SS.HH MUJERES 1 1L 1I 12.0 m² (R.N.E Art 22, cap II de la Norma A.100) 24 m²
SS.HH DISCAPACITADOS 1 1L 1I 4 m² 8 m²
TIENDA ANCLA DE ROPA 2
ATENCIÓN - CAJA 5 1 pers. 10 m² 50 m²
1452 m²
ADMINISTRACIÓN 1 1 pers. 10.0 m² (R.N.E Art 7, cap II de la Norma A.100) 10 m²
EXHIBICIÓN 8 27 pers. 3.0 m² (R.N.E Art 7, cap II de la Norma A.100) 648 m²
VESTIDORES HOMBRES 3 1 pers. 3.0 m² (R.N.E Art 7, cap II de la Norma A.100) 9 m²
VESTIDORES MUJERES 3 1 pers. 3.0 m² (R.N.E Art 7, cap II de la Norma A.100) 9 m²
CUARTO DE LIMPIEZA 1 1 pers. 5 m² 5m2
TIENDA DE BISUTERÍA 2
ATENCIÓN - CAJA 1 2 pers. 10 m² 3 m²
153 m²
ADMINISTRACIÓN 1 1 pers. 9.5 m² (R.N.E Art 7, cap II de la Norma A.100) 9.5 m²
EXHIBICIÓN 1 15 pers. 20 m² 60 m²
DEPÓSITO 1 1 pers. 2 m² 4 m²
TIENDA ANCLA -MINIMARKET 2
ATENCIÓN - CAJA 4 2 pers. 10 m² 40 m²
547 m²
ALMACÉN DE FRÍOS 1 1 pers. 8 m² 8 m²
ALMACÉN DE SECOS 2 1 pers. 8 m² 16 m²
ADMINISTRACIÓN 1 1 pers. 10.0 m² (R.N.E Art 7, cap II de la Norma A.100) 9.5 m²
EXHIBICIÓN 10 20 pers. 3 m² 200 m²
TIENDA DE ACCESORIOS DE MODA 2
ATENCIÓN - CAJA 1 2 pers. 10 m² 20 m²
344 m²
ADMINISTRACIÓN 1 1 pers. 9.5 m² (R.N.E Art 7, cap II de la Norma A.100) 9.5 m²
EXHIBICIÓN 3 15 pers. 3 m² 135 m²
DEPÓSITO 1 1 pers. 2.5 7.5 m²
PATIO DE COMIDA 1
ÁREA DE MESAS 1 90 15 m² 105 m²
136 m²
SS.HH HOMBRES 1 3L 3I 15.0 m² (R.N.E Art 22, cap II de la Norma A.100) 15 m²
SS.HH MUJERES 1 3L 3U 3I 12.0 m² (R.N.E Art 22, cap II de la Norma A.100) 12 m²
SS.HH DISCAPACITADOS 1 1L 1I 4.0 m² 4 m²
PUESTOS DE COMIDA 8
ATENCIÓN-CAJA 1 2 pers. 10 m² 10 m²
312 m²
COCINA 1 2 pers. 3 m² 9 m²
ALMACÉN DE FRÍOS 1 1 pers. 8 m² 8 m²
ALMACÉN DE SECOS 1 1 pers. 8 m² 8 m²
DEPÓSITO 1 1 pers. 2 m² 4 m²
SUB TOTAL ZONA COMERCIAL
ZONA DE SERVICIOS
GENERALES
ESTACIONAMIENTO DE PERSONAL 1 Caseta de seguridad 1 2 pers. 1.5m2/p 15 m² 15 m²
291.19 m² 2.78%
Patio de carga y descarga 1 3.00 35 m2 / vehiculo 105.9 m² 105.9 m²
AREA DE SERVICIOS 1
Sala de mantenimiento 1 1.00 4 m2 / p 4 m² 4 m²
Cuarto de Maquinas 1 1.00 5 m2 / p 5 m² 5 m²
Cuarto de reciclaje 1 3 4 m2 / p 12 m² 12 m²
Estacionamiento de personal 1 10 12.5m2/vehículo 125 m² 125 m²
SS.HH. Vestidores Varones 1 25p 15.0 m² (R.N.E Art 22, cap II de la Norma A.100) 15 m² 15 m²
SS.HH. Vestidores Damas 1 20p 12.0 m² (R.N.E Art 22, cap II de la Norma A.100) 12 m² 12 m²
SUB TOTAL ZONA SERVICIOS GENERALES
ZONA DE
ENTRETENIMIENTO
CINE 1
Foyer 1 480p 1.2 m2 / p 576 m²
607 m²
1365 M2 13.03%
Sala de butacas 1 150p 0.7 m² 105 m²
SS.HH. Varones 1 25p 15.0 m² (R.N.E Art 22, cap II de la Norma A.100) 15 m²
SS.HH Damas 1 20p 12.0 m² (R.N.E Art 22, cap II de la Norma A.100) 12 m²
SS.HH Discapacitados
1
1 pers.
4.0 m²
4 m²
JUEGOS MECÁNICOS 1
Salón de juegos
1
100 pers.
3.3 m2 / p
330 m²
375 m²
Simuladores
5
10 pers.
3.3 m2 / p
33 m²
Mostrador
1
1
12 m²
12 m²
JUEGOS INFANTILES 1
Playground infantil
1
60
3 m2 / p
180 m²
222 m²
Bancas y circulación
_
30 adultos
1.2m2/p
36 m²
Deposito cochecitos
_
6
1 m2/p
6 m²
SPA 1
Recepción
1
15
1.2m2/p
18 m²
169 m²
Cabinas de tratamiento
6
6
10 m²
60 m²
Sauna
1
8
20 m²
20 m²
Sala de masajes pareja
1
2
10 m²
10 m²
Vestidores
1
_
30 m²
30 m²
SS.HH. Varones 1 25p 15.0 m² (R.N.E Art 22, cap II de la Norma A.100) 15 m²
SS.HH Damas 1 20p 12.0 m² (R.N.E Art 22, cap II de la Norma A.100) 12 m²
SS.HH Discapacitados 1 1 pers. 4.0 m² 4 m²
SUB TOTAL ZONA ENTRETENIMIENTO
ZONA DE OFICINAS
COWORKING 1
Recepción 1 5 1 m² 5 m²
353 m2
3388 M2 32.33%
Zona de trabajo compartida 1 30 9.5 285 m²
Salas de reunión pequeñas 2 12 1 24 m²
Área de coffee break 1 1 8.0 m² 8m²
SS.HH. Varones 1 25p 15.0 m² (R.N.E Art 22, cap II de la Norma A.100) 15 m²
SS.HH Damas 1 20p 12.0 m² (R.N.E Art 22, cap II de la Norma A.100) 12 m²
SS.HH Discapacitados 1 1 pers. 4.0 m² 4 m²
OFICINAS PRIVADAS 15
Recepción 1 6p 1.0 m² 6 m²
1665 m2
Oficina individual 6 1p 9.5 m2 / p 57 m²
Oficina doble 4 2p 9.5 m2 / p 38 m²
Sala de reuniones 1 10p 1.0 m² 10 m²
OFICINAS CORPORATIVAS 10
Recepción 1 5 1 m² 5 m²
1370 m2
Oficina ejecutiva 2 2 9.5 m2 / p 19 m²
Oficina gerencial 4 4 9.5 m2 / p 38 m²
Sala de reuniones 1 15 1.0 m2 / p 15 m²
Sala de directorio 1 20 1.0 m2 / p 20 m²
Sala de capacitación 1 30 1.0 m2 / p 30 m²
comedor de personal 1 10 1.0 m2 / p 10 m²
SUB TOTAL ZONA OFICINAS
ZONA DE
ESTACIONAMIENTO PLAYA DE ESTACIONAMIENTO 1
E. DE CARROS 1 60 16 m2 1140 1140 m2
1286 m2 12.27%
E. DE MOTOS 1 38 3 m2 114 114 m2
E. PREFERENCIAL 1 2 16 m2 32 32 m2
SUB - TOTAL 10479.79 m² 100.00%
30% DE CIRCULACIÓN Y MUROS 3143.937 m²
AREA TOTAL CONSTRUIDA 13623.727 m²
