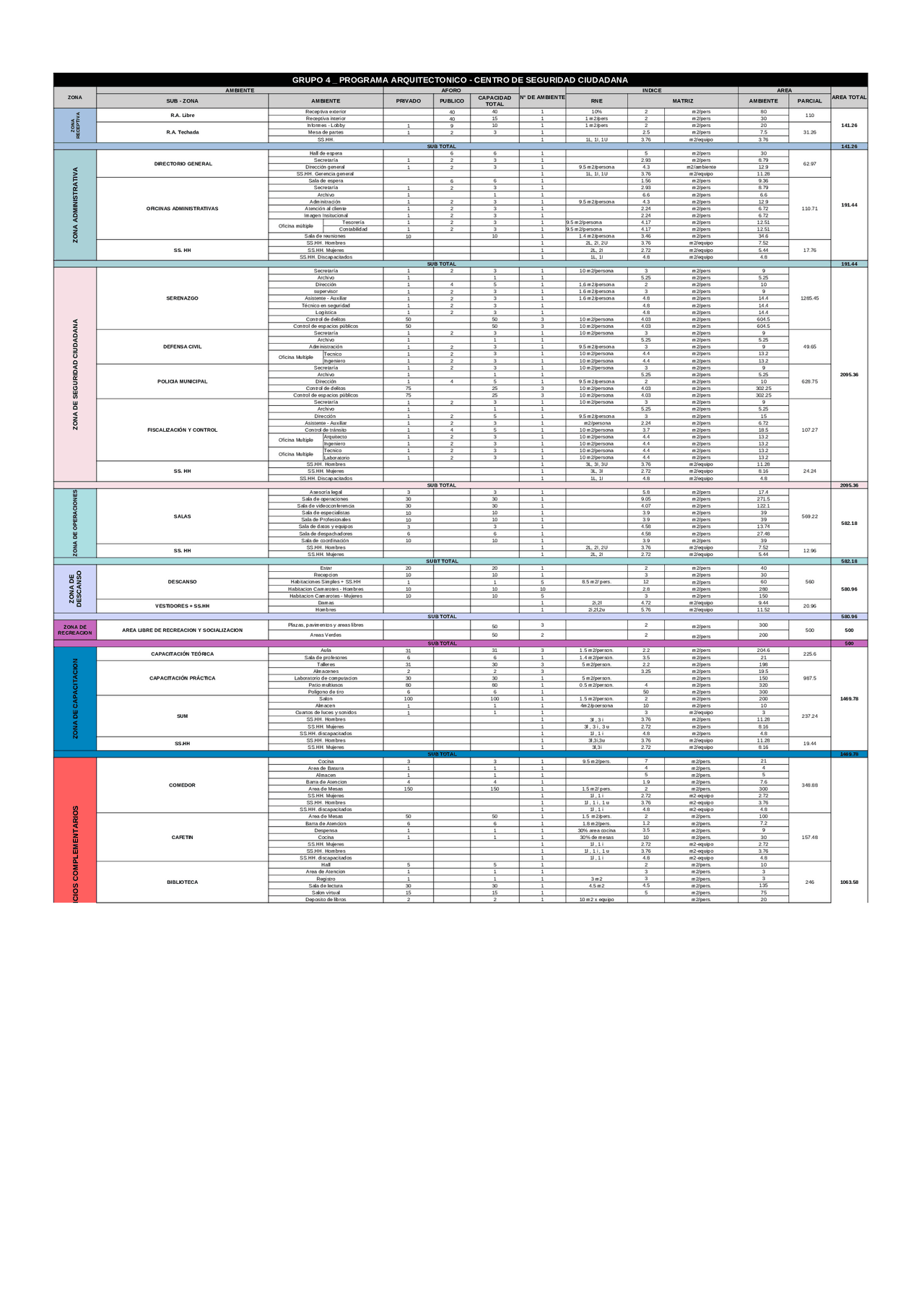

GRUPO 4 _ PROGRAMA ARQUITECTONICO - CENTRO DE SEGURIDAD CIUDADANA
ZONA
AMBIENTE AFORO
N° DE AMBIENTE
INDICE AREA
AREA TOTAL
SUB - ZONA AMBIENTE PRIVADO PUBLICO RNE MATRIZ AMBIENTE PARCIAL
R.A. Libre Receptiva exterior 40 40 1 10% 2 m2/pers 80 110
141.26
Receptiva interior 40 15 1 1 m2/pers 2 m2/pers 30
R.A. Techada
Informes - Lobby 1 9 10 1 1 m2/pers 2 m2/pers 20
31.26Mesa de partes 1 2 3 1 2.5 m2/pers 7.5
SS.HH. 1 1L, 1I, 1U 3.76 m2/equipo 3.76
SUB TOTAL 141.26
ZONA ADMINISTRATIVA
DIRECTORIO GENERAL
Hall de espera 66 1 5 m2/pers 30
62.97
191.44
Secretaría 1 2 3 1 2.93 m2/pers 8.79
Dirección general 1 2 3 1 9.5 m2/persona 4.3 m2/ambiente 1 2.9
SS.HH. Gerencia general 1 1L, 1I, 1U 3.76 m2/equipo 11.28
OFICINAS ADMINISTRATIVAS
Sala de espera 66 1 1.56 m2/pers 9.36
110.71
Secretaría 1 2 3 1 2.93 m2/pers 8.79
Archivo 11 1 6.6 m2/pers 6.6
Adminitración 1 2 3 1 9.5 m2/persona 4.3 m2/pers 12.9
Atención al cliente 1 2 3 1 2.2 4 m2/pers 6.72
Imagen Insitucional 1 2 3 1 2. 24 m2/pers 6.72
Oficina múltiple Tesorería 1 2 3 1 9.5 m2/persona 4.17 m2/pers 12.51
Contabilidad 1 2 3 1 9.5 m2/persona 4.17 m2/pers 12.51
Sala de reuniones 10 10 1 1.4 m2/persona 3.46 m2/pers 34.6
SS. HH
SS.HH. Hombres 1 2L, 2I, 2U 3.76 m2/equipo 7.52
17.76SS.HH. Mujeres 1 2L, 2I 2.72 m2/equipo 5.44
SS.HH. Discapacitados 1 1L, 1I 4.8 m2/equipo 4.8
SUB TOTAL 191.44
ZONA DE SEGURIDAD CIUDADANA
SERENAZGO
Secretaría 1 2 3 1 10 m2/persona 3 m2/pers 9
1285.45
2095.36
Archivo 11 1 5.25 m2/pers 5.25
Dirección 1 4 5 1 1,6 m2/ persona 2 m2/pers 10
supervisor 1 2 3 1 1 .6 m2/persona 3 m2/pers 9
Asistente - Auxiliar 1 2 3 1 1. 6 m2/persona 4.8 m2/ pers 14.4
Técnico en seguridad 1 2 3 1 4.8 m2/pers 14.4
Logística 1 2 3 1 4.8 m2/pers 14.4
Control de delitos 50 50 3 10 m2/persona 4.03 m2/pers 604.5
Control de espacios públicos 50 50 3 10 m2/persona 4.03 m2/pers 604 .5
DEFENSA CIVIL
Secretaría 1 2 3 1 10 m2/persona 3 m2/pers 9
49.65
Archivo 11 1 5.25 m2/pers 5.25
Administración 1 2 3 1 9. 5 m2/persona 3 m2/pers 9
Oficina Multiple Tecnico 1 2 3 1 10 m2/persona 4.4 m2/p ers 13.2
Ingeniero 1 2 3 1 10 m2/persona 4.4 m2/pers 13.2
POLICIA MUNICIPAL
Secretaría 1 2 3 1 10 m2/persona 3 m2/pers 9
628.75
Archivo 11 1 5.25 m2/pers 5.25
Dirección 1 4 5 1 9.5 m2/ persona 2 m2/pers 10
Control de delitos 75 25 3 10 m2/persona 4.03 m2/pers 302.25
Control de espacios públicos 75 25 3 10 m2/persona 4.03 m2/pers 302.25
FISCALIZACIÓN Y CONTROL
Secretaría 1 2 3 1 10 m2/persona 3 m2/pers 9
107.27
Archivo 11 1 5.25 m2/pers 5.25
Dirección 1 2 5 1 9.5 m2/persona 3 m2/pers 15
Asistente - Auxiliar 1 2 3 1 m2/p ersona 2.24 m2/pers 6.72
Control de tránsito 1 4 5 1 10 m2/persona 3.7 m2/pers 18.5
Oficina Multiple Arquitecto 1 2 3 1 10 m2/persona 4.4 m2/pers 13.2
Ingeniero 1 2 3 1 10 m2/persona 4.4 m2/pers 13.2
Oficina Multiple Tecnico 1 2 3 1 10 m2/persona 4.4 m2/p ers 13.2
Laboratorio 1 2 3 1 10 m2/persona 4.4 m2/pers 13.2
SS. HH
SS.HH. Hombres 1 3L, 3I, 3U 3.76 m2/equipo 11.28
24.24SS.HH. Mujeres 1 3L, 3I 2.72 m2/equipo 8.16
SS.HH. Discapacitados 1 1L, 1I 4.8 m2/equipo 4.8
SUB TOTAL 2095.36
ZONA DE OPERACIONES
SALAS
Asesoría legal 33 1 5.8 m2/pers 17.4
569.22
582.18
Sala de operaciones 30 30 1 9.05 m2/pers 271.5
Sala de videoconferencia 30 30 1 4.07 m2/ pers 122.1
Sala de especialistas 10 10 1 3.9 m2/pers 39
Sala de Profesionales 10 10 1 3.9 m2/pers 39
Sala de datos y equipos 33 1 4.58 m2/pers 13.74
Sala de despachadores 66 1 4.58 m2/pers 27.48
Sala de coordinación 10 10 1 3.9 m2/pers 39
SS. HH SS.HH. Hombres 1 2L, 2I, 2U 3.76 m2/equipo 7.52 12.96
SS.HH. Mujeres 1 2L, 2I 2.72 m2/equipo 5.44
SUBT TOTAL 582.18
DESCANSO
Estar 20 20 1 2m2/pers 40
560
580.96
Recepcion 10 10 1 3m2/pers 30
Habitaciones Simples + SS.HH 1 1 5 8.5 m2/ pers. 12 m2/pers 60
Habitacion Camarotes - Hombres 10 10 10 2.8 m2/pers 280
Habitacion Camarotes - Mujeres 10 10 5 3m2/pers 150
VESTIDORES + SS.HH Damas 12i,2l 4.72 m2/equipo 9.44 20.96
Hombres 12i,2l,2u 5.76 m2/equipo 11.52
SUB TOTAL 580.96
AREA LIBRE DE RECREACION Y SOCIALIZACION Plazas, paviment os y areas libres 50 3 2 m2/pers 300
500 500
Areas Verdes 50 2 2 m2/pers 200
SUB TOTAL 500
ZONA DE CAPACITACION
CAPACITACIÓN TEÓRICA Aula 31 31 3 1.5 m2/person. 2.2 m2/ pers 204.6 225.6
1469.78
Sala de profesores 66 1 1.4 m2/person. 3.5 m2/pers 21
CAPACITACIÓN PRÁCTICA
Talleres 31 30 3 5 m2/person. 2 .2 m2/pers 198
987.5
Almacenes 22 3 3.25 m2/pers 19 .5
Laboratorio de computacion 30 30 1 5 m2/person. m2/pers 150
Patio multiusos 80 80 1 0.5 m2/person. 4 m2/pers 320
Poligono de tiro 66 1 50 m2/pe rs 300
SUM
Salon 100 100 1 1.5 m2/pe rson. 2 m2/pers 200
237.24
Almacen 11 1 4m2/poersona 10 m2/pers 10
Cuartos de luces y sonidos 11 1 3 m2/equipo 3
SS.HH. Hombres 1 3l , 3 i 3.76 m2/pers 11.28
SS.HH. Mujeres 1 3l , 3 i , 3 u 2.72 m2/pers 8.16
SS.HH. discapacitados 1 1l , 1 i 4.8 m2/pe rs 4.8
SS.HH SS.HH. Hombres 1 3l,3i,3u 3.76 m2/equipo 11 .28 19.44
SS.HH. Mujeres 1 3l,3i 2.72 m2/equipo 8.16
SUB TOTAL 1469.78
ZONA DE SERVICIOS COMPLEMENTARIOS
COMEDOR
Cocina 3 3 1 9.5 m2/pers. 7m2/pers. 21
348.88
1063.58
Area de Basura 1 1 1 4m2/pers. 4
Almacen 1 1 1 5m2/pers. 5
Barra de Atencion 4 4 1 1.9 m2/pers. 7.6
Area de Mesas 150 150 1 1.5 m2/ pers. 2m2/pers. 300
SS.HH. Mujeres 1 1l , 1 i 2.72 m2-equipo 2.72
SS.HH. Hombres 1 1l , 1 i , 1 u 3.76 m2-equipo 3.76
SS.HH. discapacitados 1 1l , 1 i 4.8 m2-equipo 4.8
CAFETIN
Area de Mesas 50 50 1 1.5 m2/pers. 2m2/pers. 100
157.48
Barra de Atencion 6 6 1 1.8 m2/pers. 1.2 m2/pers. 7.2
Despensa 1 1 1 30% area cocina 3.5 m2/pers. 9
Cocina 1 1 1 30% de mesas 10 m2/pers. 30
SS.HH. Mujeres 1 1l , 1 i 2.72 m2-equipo 2.72
SS.HH. Hombres 1 1l , 1 i , 1 u 3.76 m2-equipo 3.76
SS.HH. discapacitados 1 1l , 1 i 4.8 m2-equipo 4.8
BIBLIOTECA
Hall 5 5 1 2m2/pers. 10
246
Area de Atencion 1 1 1 3m2/pers. 3
Registro 1 1 1 3 m2 3m2/pers. 3
Sala de lectura 30 30 1 4.5 m2 4.5 m2/pers. 135
Salon virtual 15 15 1 5m2/pers. 75
Deposito de libros 2 2 1 10 m2 x equipo m2/pers. 20
CAPACIDAD
TOTAL
ZONA
RECEPTIVA
ZONA DE
DESCANSO
ZONA DE
RECREACION
