DETALLE DE LAVATORIO
MODELO NUEVO FONTANA,
MARCA TREBOL, COLOR BLANCO
POSTERIOR
DETALLE DE INODORO
MODELO SIFON JET
agua
Punto de
0.14
0.375
0.195
0.23
0.15
0.07
0.10
0.68
0.305
0.375
0.385
0.725
0.49
96Ø
MARCA TREBOL, COLOR BLANCO
ELEVACION
LATERAL
PLANTA
PLANTA
LATERALELEVACION
0.05
ESC. : 1/20 ESC. : 1/20
FILTRACIONES NOTABLES EN 10 HORAS.
TRAMOS DE DE CAJA Y CAJA NO DEBIENDO PRESENTAR EXUDACIONES O
8.- PARA LA PRUEBA HIDRAULICA EN EL CASO DE REDES EXTERIORES SE HARA POR
24 HORAS UNA VEZ TAPONEADAS LAS SALIDAS BAJAS.
DESAGUE DEBERA PERMANECER LLENA DE AGUA SIN PRESENTAR ESCAPES POR CADA
EFECTUAR LA PRUEBA HIDRAULICA ; LA CUAL CONSISTIRA EN QUE LA TUBERIA DE
7.- ANTES DE CUBRIR LAS TUBERIAS DE DESAGUE QUE VAN EMPOTRADAS SE DEBERA
COMO MINIMO 0.50m AL NIVEL DE SALIDA.
6.- LAS TUBERIAS DE VENTILACION TERMINARAN EN SOMBRERO DE VENTILACION
PERMANECERAN ASI HASTA LA COLOCACION DE APARATOS.
5.- TODAS LAS SALIDAS DE DESAGUE SE TAPONEARAN INMEDIATAMENTE TERMINADO Y
DOTADOS DE MARCO Y TAPA DE FIERRO FUNDIDO
4.- LAS CAJAS DE REGISTRO SERAN DE LAS DIMENCIONES INDICADAS EN LOS PLANOS
3.- LAS TUBERIAS DE VENTILACION SERAN DE PLASTICO PVC LIVIANO (SAL)
2.- LAS TUBERIAS DE DESAGUE EXTERIOR SERAN DE PLASTICO PVC ISO 5.25
1.- LAS TUBERIAS DE DESAGUE INTERIORES SERAN DE PLASTICO PVC LIVIANO (SAL) DE
MEDIA PRESION
ESPECIFICACIONES TECNICAS DEL SISTEMA DE DESAGUE
.40
.10
.20
.30
DETALLE DEL INODORO
ESC. : 1/20
LEYENDA DESAGUE
REGISTRO ROSCADO DE BRONCE DE 4" EN PISO
CAJA DE REGISTRO DE 12"x24"
CAJA DE REGISTRO PLUVIAL DE 12" x 24"
CODO 45°
CODO 90°
CODO SANITARIO DE 90° SUBE
CODO SANITARIO DE 90° BAJA
TUBERIA DE DESAGUE AGUAS SERVIDAS
TRAMPA "P" CON SUMIDERO
"Y" SANITARIA SIMPLE
TUBERIA DE DESAGUE PLUVIAL
TUBERIA DE VENTILACION EN PVC DE 2"
TEE SANITARIA
DESCRIPCIONSIMBOLO
REJILLA PARA DESAGUE PLUVIAL
REDUCCION DE 4" A 2"
BAÑO
Tub. PVC-SAP ø4"
Baja al 1° Piso
BAÑO
S=2"
S=2"
TØ2"
TØ2"
TØ4"
TØ4"
TØ2"
S=2" S=2"
TØ2"
TØ2" TØ4"
TØ4"
TØ2"
CØ2" CØ2"
Tub. PVC-SAP ø4"
Baja al 1° Piso
II. SS. 2° PISO
ESCALA 1/20
Desague
BAÑO BAÑO
0.90
0.30
0.20
NPT+0.00
GRIFO DE F°G° 1/2"
GALVANIZADOS H= .25
2.- LAS VALVULAS DE INTERRUPCION SERAN DE BRONCE E IRAN EMPOTRADAS ENTRE
1.- LAS TUBERIAS DE AGUA FRIA SERAN DE PVC SAP CLASE 10 DE 150 LBS/PULG2
ESPECIFICACIONES TECNICAS DEL SISTEMA DE AGUA
4.- TODA TUBERIA DE VENTILACION QUE TERMINE EN EL TECHO REMATARA
EN SOMBRERO DE VENTILACION, SOBREPASANDO EL NIVEL DEL MISMO EN .30m
EN RED DE AGUA A 100 LBS/PULG2 DURANTE 10 MINUTOS
3.- SE EFECTUARAN LAS SIGUIENTE PRUEBA HIDRAULICA:
UNIONES UNIVERSALES Y EN CAJA DE .25x.25 CON TAPA Y MARCO DE ACERO
5.- LAS VALVULAS DE COMPUERTA SERAN DE BRONCE CAPAZ DE SOPORTAR 150 Lbs/Pulg2;
MARCO Y PUERTA DE MADERA CON JALADOR O TIRADOR Y SISTEMA DE FIJACION A PRESION
ESTARAN UBICADAS ENTRE DOS UNIONES UNIVERSALES E IRAN EN CAJA NICHO LLEVANDO
PERMANECERAN ASI HASTA LA COLOCACION DE APARATOS Y GRIFOS
ASI COMO OREJAS METALICAS PARA COLOCAR CANDADO.
7.- TODOS LAS SALIDAS SE TAPONEARAN INMEDIATAMENTE DESPUES DE TERMINADOS Y
PRESION DE 100lb/pul2 SIN PRESENTAR ESCAPES POR LO MENOS DURANTE 30 MINUTOS.
9.- ANTES DE CUBRIR LAS TUBERIAS QUE VAN EMPOTRADAS SE EJECUTARA UNA PRUEBA DE
8.- LOS TAPONES SERAN DE Fº Gº O DE PLASTICO PVC.
6.- TODAS LAS SALIDAS DE AGUA EMPLEARAN UN ACCESORIO DE Fº Gº
LEYENDA AGUA
D E S C R I P C I O NSIMBOLO
TUB. PVC. A.F. Ø 1/2"
DE VALVULA
.25
.07
.15
DETALLLE DE UBICACION
ESC. : 1/10
ESCALA 1/20
II. SS. 2° PISO
Agua Potable
GESTIN EDIL
2023 2026
MUNICIPALIDAD DISTRITAL DE PARAS
IS-01
LAMINA:
Prov: CANGALLO
Esc: INDICADA
Dist: PARAS
Plano:
Proyecto:
Región: AYACUCHO
Responsable: ING. JMQ Diseño: AQM
Lugar: IGLESIAHUASI
Fecha:
feb-2023
"CONSTRUCCION DE AMBIENTE ADMINISTRATIVO; EN EL(LA) CASA
COMUNAL, EN LA LOCALIDAD IGLESIA HUASI, DISTRITO DE PARAS,
PROVINCIA CANGALLO, DEPARTAMENTO AYACUCHO"
MUNICIPALIDAD DISTRITAL
PARAS

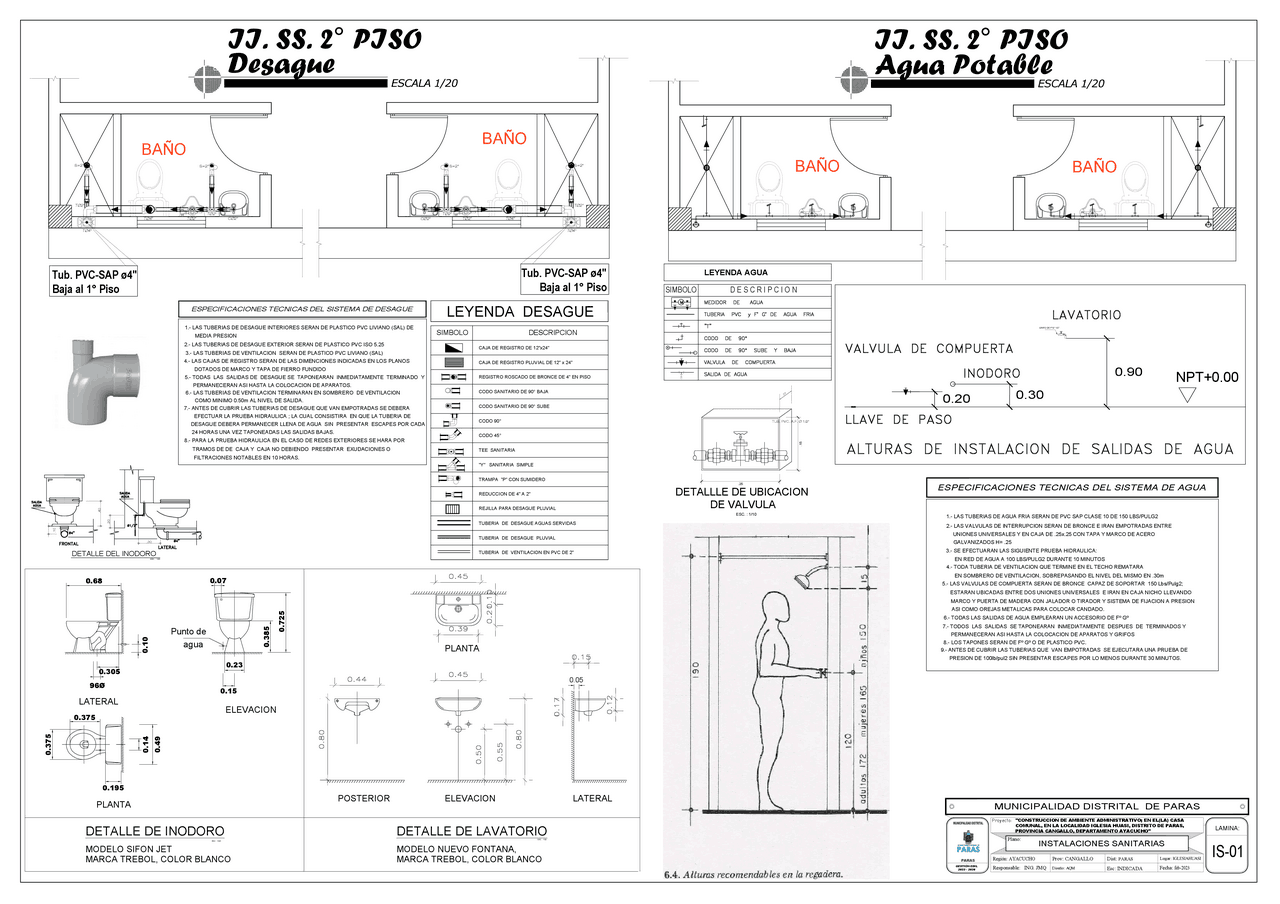

INSTALACIONES SANITARIAS
