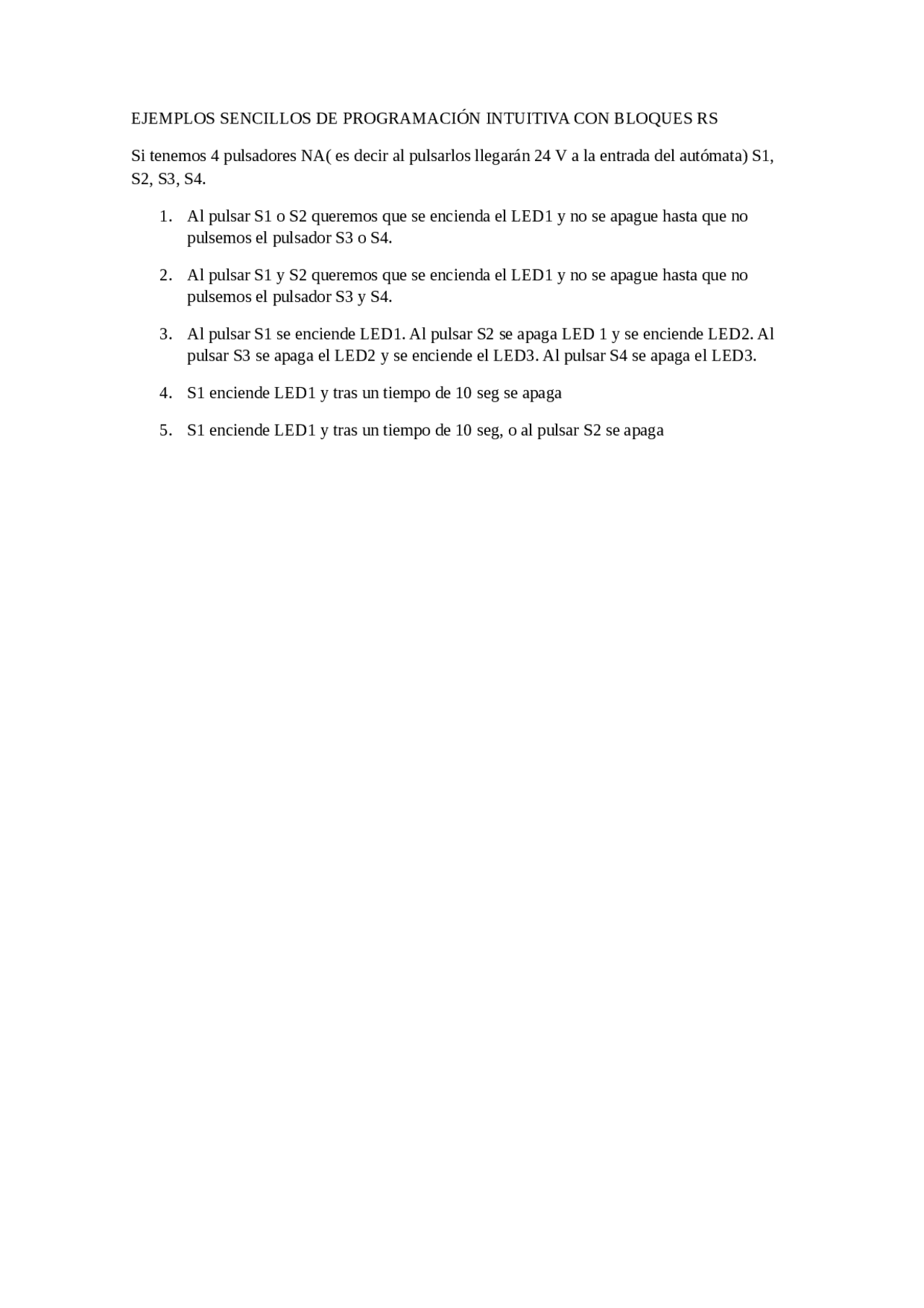

EJEMPLOS SENCILLOS DE PROGRAMACIÓN INTUITIVA CON BLOQUES RS

Si tenemos 4 pulsadores NA( es decir al pulsarlos llegarán 24 V a la entrada del autómata) S1,

S2, S3, S4.

1. Al pulsar S1 o S2 queremos que se encienda el LED1 y no se apague hasta que no

pulsemos el pulsador S3 o S4.

2. Al pulsar S1 y S2 queremos que se encienda el LED1 y no se apague hasta que no

pulsemos el pulsador S3 y S4.

3. Al pulsar S1 se enciende LED1. Al pulsar S2 se apaga LED 1 y se enciende LED2. Al

pulsar S3 se apaga el LED2 y se enciende el LED3. Al pulsar S4 se apaga el LED3.
