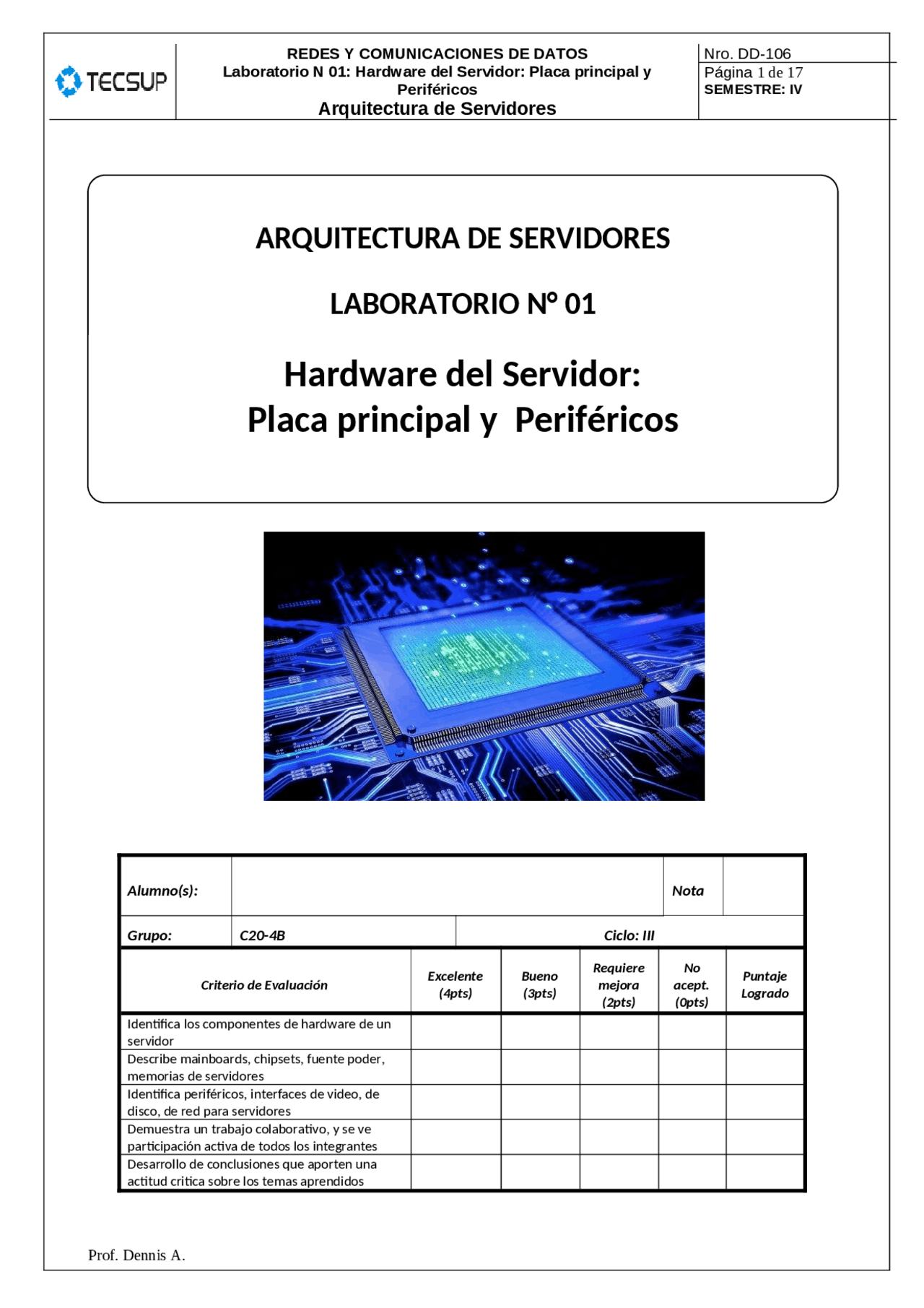

Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 1 de 17 SEMESTRE: IV
ARQUITECTURA DE SERVIDORES
LABORATORIO N° 01
Hardware del Servidor:
Placa principal y Periféricos
Alumno(s): Nota Grupo: C20-4B Ciclo: III Criterio de Evaluación Excelente (4pts) Bueno (3pts) Requiere mejora (2pts) No acept. (0pts) Puntaje Logrado Identifica los componentes de hardware de un servidor Describe mainboards, chipsets, fuente poder, memorias de servidores Identifica periféricos, interfaces de video, de disco, de red para servidores Demuestra un trabajo colaborativo, y se ve participación activa de todos los integrantes Desarrollo de conclusiones que aporten una actitud critica sobre los temas aprendidos
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 2 de 17 SEMESTRE: IV OBJETIVOS Identificar procesadores y memoria para servidores Describir chipsets y mainboards de servidores Verificar y especificar hardware de almacenamiento para servidores Configuración del hardware y descripción de familias de servidores. REQUERIMIENTOS 1 servidor IBM x3400 o x3500. Computadora con conexión a Internet. SEGURIDAD: Advertencia: En este laboratorio debe tomarse en cuenta que algunos semiconductores son muy sensibles a la electrostática: Electrostatically Sensitive Devices (ESD) , tales como circuitos integrados y otros. PROCEDIMIENTO Un servidor es un computador en el cual se ejecuta un programa que realiza tareas en beneficio de otras aplicación llamada clientes, tanto si se trata de un ordenador central ( mainframe ), un miniordenador, un ordenador personal, un PDA o un sistema integrado. Sin embargo, hay ordenadores destinados únicamente a proveer los servicios de estos programas: estos son los servidores por antonomasia. I. RECONOCIMIENTO DEL SERVIDOR:
- Solicite un servidor.
- Verifique que el servidor funciona correctamente (Avise a su instructor a cargo)
- Coloque una imagen del servidor proporcionado
En la siguiente imagen se logra observar el servidor proporcionador por el docente.
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 4 de 17 SEMESTRE: IV Además, también nos muestra ventiladores de intercambio caliente, es decir nos muestra los componentes como por ejemplo nos muestra el pestillo de liberación de la caja del ventilador que se encuentra en el interior que es donde esta dentro los ventiladores y nos dice una nota que no es necesario quitar la caja de ventilador para instalar los ventiladores de intercambio en caliente. Nos muestra sobrre PCI Express y los Adaptadores de PCI-X como se muestra en la imagen nos señala sobre cubierta de ranura de expansión,en el numero esta el soporte de retención del adaptador trasero , en el numero 2 esta el adaptador y el numero 3 esta soporte de retención del adaptador frontal.
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 5 de 17 SEMESTRE: IV
la siguietne imagen se logra apreciar el manual del servidor x3400 cada uno de los
componenetes de los servidores,
Las partes principales son las siguientes:slot PCI, DIMM, VRM, microprocesador, fun,
etc.
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 7 de 17 SEMESTRE: IV FUENTE DE PODER TARJETA PCI MEMORIA RAM
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 8 de 17 SEMESTRE: IV
- Adjunte una imagen de la placa principal del servidor y reconozca cada uno de los componentes presentes. Indique con una flecha cada uno de los elementos como muestra la imagen DIM 5 MICROPROCESADOR 3V Battery
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 10 de 17 SEMESTRE: IV Expansion bay: Sección abierta en la computadora utilizada para la expansión de complementos a su computadora, como un disco duro y una unidad de CD-ROM. Slots de expansión PCI: Seis ranuras para tarjetas adaptadoras: dos PCI-X de 64 bits / 133 MHz, tres PCI-Express y una ranura para tarjetas de 32 bits / 33 MHz
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 11 de 17 SEMESTRE: IV Fuente poder: Uno/dos de 920 W o uno/uno de 670 W (según el modelo)
- Utilizando el manual del servidor, describa su panel frontal y posterior. (cada punto con imagen) Panel frontal (Indicar la función de los LEDs presentes)
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 13 de 17 SEMESTRE: IV II. VERIFICACIÓN HARDWARE DEL SERVIDOR (utilizando el manual del servidor):
- Utilice la pulsera de protección contra descarga estática.
- Ubique el servidor RAID y describa las ventajas que este brinda al sistema. DESVENTAJAS:
- No se facilita la recuperación de datos. Aunque el sistema RAID ayuda a que
la información no se pierda en su totalidad, la recuperación no sería fácil
debido a su compleja programación.
- No se asegura la protección de datos.
- Reconozca los sistemas de ventilación y detalle sus características.
Una ventilación correcta es un elemento importante a la hora de realizar un entorno TI
a prueba de fallos, porque sin refrigeración los sistemas se recalientan en cuestión de
segundos.
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 14 de 17 SEMESTRE: IV
- Identifique y escriba los nombres de los LEDs indicadores de la mainboard En el panel frontal encontramos información sobre las indicaciones del estado del sistema, nos da pronóstico de error, que se emplican en el manual del hardware. TAREA
- Describir las características de los principales servidores usados en el mercado y sus aplicaciones
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 16 de 17 SEMESTRE: IV
La arquitectura de microprocesadores de RISC tiene las siguientes características los cuales son
importantes entender:
- Las instrucciones de tamaño fijo y que son presentadas en un reducido número de formatos.
- Solamente las instrucciones de carga y almacenamiento acceden a la memoria de datos.
- El objetivo de realizar esta arquitectura es posibilitar la segmentación y el paralelismo en la
ejecución de instrucciones y la ejecución de instrucciones y reducir los accesos de la memoria
La estructura simple de RISC se aprovecha para:
- La CPU trabaja más rápido al utilizar menos ciclos de reloj para ejecutar instrucciones.
- Utiliza un sistema de direcciones no destructivas en RAM.
- Cada instrucción puede ser ejecutada en un solo ciclo del CPU.
- Describa las distintas versiones y velocidades de slots PCI para servidores. Esencialmente, todas las tarjetas o ranuras PCI-X tienen una implementación de 64 bits y varían de la siguiente manera: VERSIONES: Tarjetas 66 MHz (agregado en Rev. 1.0) [8] 100 MHz (implementado por un adaptador de 133 MHz en algunos servidores) [18] 133 MHz (agregado en Rev. 1.0) [8] 266 MHz (agregado en Rev. 2.0) [8] 533 MHz (agregado en Rev. 2.0) [8] Tragamonedas 66 MHz (se puede encontrar en servidores más antiguos) 133 MHz (más común en servidores modernos) 266 MHz (raro, siendo reemplazado por PCI-e) 533 MHz (raro, siendo reemplazado por PCI-e) VELOCIDAD
- El primero es que PCI-X es una interfaz paralela de 64 bits que es compatible con dispositivos PCI de 32 bits. PCIe es una conexión serie punto a punto con una interfaz física diferente que fue diseñada para reemplazar tanto PCI como PCI-X.
- PCIe 1.0 x1 ofrece 250 MB / s en cada dirección (carril), y actualmente se admiten hasta 16 carriles (x16) en cada dirección, en dúplex completo, lo que proporciona un máximo de 4 GB / s de ancho de banda en cada dirección
- PCI-X 2.0 ofrece (en su variante máxima de 643 bits y 533 MHz) un ancho de banda máximo de 4,266 MB / s (~ 4.3 GB / s), aunque solo en half-duplex.
- Explique en qué consisten las opciones de redundancia en general presentes en los servidores. Los dispositivos redundantes en un servidor suelen ser los discos duros, tarjetas de red y fuentes alimentación, el tipo de redundancia afecta a todos los componentes claves del sistema. El sistema sólo será tan seguro, estable y redundante como el componente más débil del mismo. También si se tiene un servidor redundante, si unos de stos componentes fallan no llegaría al servidor para evitar este fallo, se suelen crear dos caminos diferentes entre los dos componentes de la red , estos son: enrutador, conmutador y tarjeta de red.
Laboratorio N 01: Hardware del Servidor: Placa principal y Periféricos
Arquitectura de Servidores
Página 17 de 17 SEMESTRE: IV Observaciones y Conclusiones ( 5 de cada como mínimo) Las Conclusiones son fruto de su razonamiento sobre los temas tratados. Una observación se limita a describir lo que percibió con los sentidos. Una conclusión va más allá de eso, parte de lo observado para realizar conjeturas o afirmaciones nuevas. OBSERVACIONES:
- Se llega a la conclusión de que los sistemas redundantes son aquellos que se repiten aquellos datos o hardware de carácter crítico que se quieren asegurar ante los posibles de fallos que puede surgir por uso continuado. - Se logra observar que los dispositivos redundantes en un servidor suelen ser discos duros, tarjetas de red y fuentes de alimentación. CONCLUSIONES: - Utiliza un sistema de direcciones no destructivas en RAM, esto quiere decir que la RISC conserva después de realizar sus operaciones en memoria los dos operandos y su resultado. - Al realizar el laboratorio se logra apreciar que el modelo RISC trabaja con pequeñas instruccional ejecución de las instrucciones es más rápida y tiene varias instrucciones por trabajo específico, en cambio la CISC trabajo con instrucciones por circunstancias, instrucciones complejas, tiene lenta ejecución de la instrucción y tiene pocas instrucciones por trabajo.
