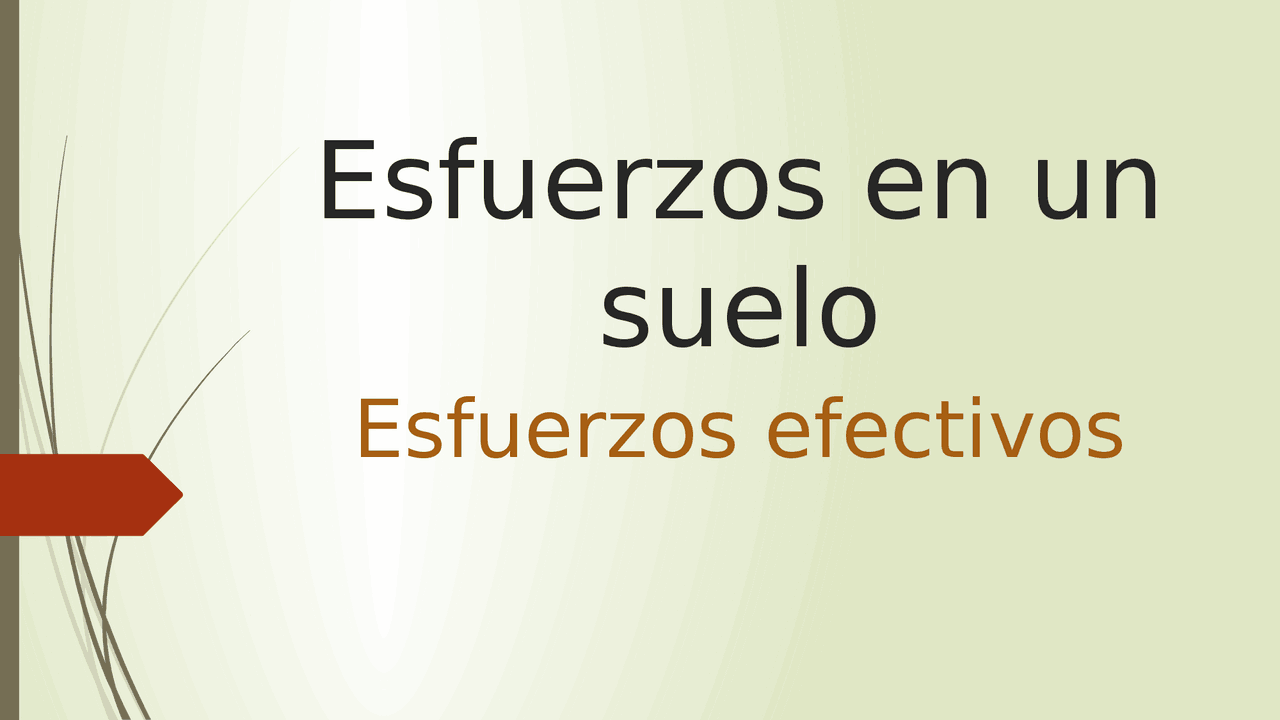

Esfuerzos en un

suelo

Esfuerzos efectivos

 (^) Cuando recién se forma un suelo pasa lo siguiente.

 (^) Durante la formación de un suelo, sus partículas o granos tienden a agruparse y forman unas «cadenas», más o menos subverticales.  (^) Las fuerzas debidas a la gravedad (por el peso propio del suelo) se transmiten a través de los contactos grano-grano de estas cadenas, y las partículas situadas entre ellas apenas reciben o trasmiten las cargas.

 (^) El hinchamiento (aumento de volumen) consiste en un aumento de volumen de poros, o sea, las partículas forman una estructura más abierta, con más espacio entre ellas. En el caso de saturación completa, el aumento del volumen de poros es asociado a la absorción de un volumen igual de agua, captada del suelo saturado circundante.  (^) Se puede deducir lo siguiente.  (^) Durante el proceso de formación del suelo se presenta una determinada ordenación de partículas, una determinada estructura, caracterizada por una serie de orientaciones preferenciales tanto desde el punto de vista geométrico (distribución en el espacio), como tensional (transmisión de tensiones).

 (^) La existencia de orientaciones preferenciales conferirá al suelo un carácter anisótropico, es decir, su respuesta frente a esfuerzos externos (resistencia, deformabilidad), dependerá de la dirección de los esfuerzos aplicados.  (^) La modificación del estado tensional da lugar a reordenamientos de las partículas y a nuevas orientaciones preferenciales; la nueva estructura dependerá tanto de los esfuerzos aplicados (magnitud y dirección), como de la situación de partida (estructura antigua). En consecuencia, la respuesta del suelo (resistencia, deformabilidad) será función de su historia tensional.  (^) Las partículas del suelo y el agua son indeformables, no compresibles. Entonces, toda la carga total del suelo bajo su propio peso es soportada tanto por las partículas del suelo y por el agua.

 (^) bb

•  https://youtu.be/U07mKnzPTY

 (^) Entonces, ´ = + () = +  (^) Este caso es para el estado hidrostático, cuando no existe la filtración de agua ni hacia arriba, ni hacia abajo. ´= + 

d  (^) w

 (^) n

 (^) Ejercicio: Capa I de 1,5 m de espesor está conformada por un suelo seco con peso volumétrico de 17.6. Capa II con espesor de = 1.83 m tiene peso volumétrico natural de 18.87. Tercera capa de espesor 2.44 m con peso volumétrico de 19.65 yace sobre una roca. Determinar el esfuerzo efectivo a) en el punto C, b) en la base de arcilla. 

 (^) Bibliografía:  (^) Recopilado “Ingeniería Geológica”, Luis González de Vallejo  (^) “Fundamentos de Ingeniería de Cimentaciones”, Braja M. Das
