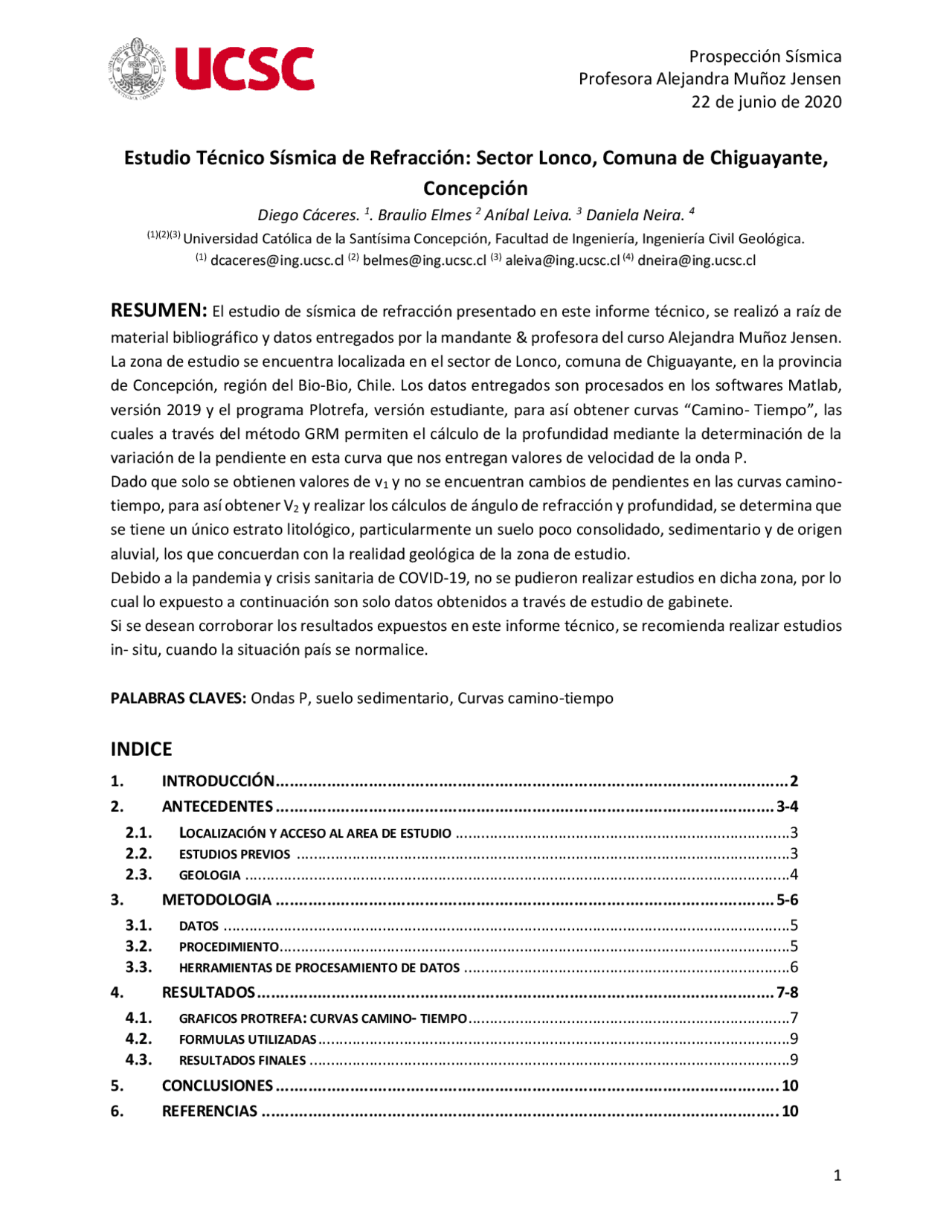

Prospección Sísmica
Profesora Alejandra Muñoz Jensen
22 de junio de 2020
1
Estudio Técnico Sísmica de Refracción: Sector Lonco, Comuna de Chiguayante,
Concepción
Diego Cáceres. 1. Braulio Elmes 2 Aníbal Leiva. 3 Daniela Neira. 4
(1)(2)(3) Universidad Católica de la Santísima Concepción, Facultad de Ingeniería, Ingeniería Civil Geológica.
(1) [email protected] (2) [email protected] (3) aleiva@ing.ucsc.cl (4) [email protected]
RESUMEN: El estudio de sísmica de refracción presentado en este informe técnico, se realizó a raíz de
material bibliográfico y datos entregados por la mandante & profesora del curso Alejandra Muñoz Jensen.
La zona de estudio se encuentra localizada en el sector de Lonco, comuna de Chiguayante, en la provincia
de Concepción, región del Bio-Bio, Chile. Los datos entregados son procesados en los softwares Matlab,
versión 2019 y el programa Plotrefa, versión estudiante, para así obtener curvas Camino- Tiempo”, las
cuales a través del todo GRM permiten el cálculo de la profundidad mediante la determinación de la
variación de la pendiente en esta curva que nos entregan valores de velocidad de la onda P.
Dado que solo se obtienen valores de v1 y no se encuentran cambios de pendientes en las curvas camino-
tiempo, para así obtener V2 y realizar los cálculos de ángulo de refracción y profundidad, se determina que
se tiene un único estrato litológico, particularmente un suelo poco consolidado, sedimentario y de origen
aluvial, los que concuerdan con la realidad geológica de la zona de estudio.
Debido a la pandemia y crisis sanitaria de COVID-19, no se pudieron realizar estudios en dicha zona, por lo
cual lo expuesto a continuación son solo datos obtenidos a través de estudio de gabinete.
Si se desean corroborar los resultados expuestos en este informe cnico, se recomienda realizar estudios
in- situ, cuando la situación país se normalice.
PALABRAS CLAVES: Ondas P, suelo sedimentario, Curvas camino-tiempo
INDICE
1. INTRODUCCIÓN .............................................................................................................. 2
2. ANTECEDENTES ........................................................................................................... 3-4
2.1. LOCALIZACIÓN Y ACCESO AL AREA DE ESTUDIO .............................................................................. 3
2.2. ESTUDIOS PREVIOS ................................................................................................................... 3
2.3. GEOLOGIA ............................................................................................................................... 4
3. METODOLOGIA ........................................................................................................... 5-6
3.1. DATOS .................................................................................................................................... 5
3.2. PROCEDIMIENTO ....................................................................................................................... 5
3.3. HERRAMIENTAS DE PROCESAMIENTO DE DATOS ............................................................................ 6
4. RESULTADOS ............................................................................................................... 7-8
4.1. GRAFICOS PROTREFA: CURVAS CAMINO- TIEMPO ........................................................................... 7
4.2. FORMULAS UTILIZADAS .............................................................................................................. 9
4.3. RESULTADOS FINALES ................................................................................................................ 9
5. CONCLUSIONES ............................................................................................................ 10
6. REFERENCIAS ............................................................................................................... 10
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Prospección Sísmica y más Exámenes selectividad en PDF de Geofísica solo en Docsity!

Profesora Alejandra Muñoz Jensen

22 de junio de 2020

Estudio Técnico Sísmica de Refracción: Sector Lonco, Comuna de Chiguayante, Concepción Diego Cáceres. 1. Braulio Elmes 2 Aníbal Leiva. 3 Daniela Neira. 4 (1)(2)(3) (^) Universidad Católica de la Santísima Concepción, Facultad de Ingeniería, Ingeniería Civil Geológica. (1) (^) [email protected] (2) (^) [email protected] (3) (^) [email protected] (4) (^) [email protected] RESUMEN: El estudio de sísmica de refracción presentado en este informe técnico, se realizó a raíz de material bibliográfico y datos entregados por la mandante & profesora del curso Alejandra Muñoz Jensen. La zona de estudio se encuentra localizada en el sector de Lonco, comuna de Chiguayante, en la provincia de Concepción, región del Bio-Bio, Chile. Los datos entregados son procesados en los softwares Matlab, versión 2019 y el programa Plotrefa, versión estudiante, para así obtener curvas “Camino- Tiempo”, las cuales a través del método GRM permiten el cálculo de la profundidad mediante la determinación de la variación de la pendiente en esta curva que nos entregan valores de velocidad de la onda P. Dado que solo se obtienen valores de v 1 y no se encuentran cambios de pendientes en las curvas camino- tiempo, para así obtener V 2 y realizar los cálculos de ángulo de refracción y profundidad, se determina que se tiene un único estrato litológico, particularmente un suelo poco consolidado, sedimentario y de origen aluvial, los que concuerdan con la realidad geológica de la zona de estudio. Debido a la pandemia y crisis sanitaria de COVID- 19 , no se pudieron realizar estudios en dicha zona, por lo cual lo expuesto a continuación son solo datos obtenidos a través de estudio de gabinete. Si se desean corroborar los resultados expuestos en este informe técnico, se recomienda realizar estudios in- situ, cuando la situación país se normalice. PALABRAS CLAVES: Ondas P, suelo sedimentario, Curvas camino-tiempo INDICE

**1. INTRODUCCIÓN .............................................................................................................. 2

  1. ANTECEDENTES ........................................................................................................... 3 - 4** 2.1. LOCALIZACIÓN Y ACCESO AL AREA DE ESTUDIO .............................................................................. 3 2.2. ESTUDIOS PREVIOS ................................................................................................................... 3 2.3. GEOLOGIA ............................................................................................................................... 4 3. METODOLOGIA ........................................................................................................... 5 - 6 3.1. DATOS .................................................................................................................................... 5 3.2. PROCEDIMIENTO ....................................................................................................................... 5 3.3. HERRAMIENTAS DE PROCESAMIENTO DE DATOS ............................................................................ 6 4. RESULTADOS ............................................................................................................... 7 - 8 4.1. GRAFICOS PROTREFA: CURVAS CAMINO- TIEMPO ........................................................................... 7 4.2. FORMULAS UTILIZADAS .............................................................................................................. 9 4.3. RESULTADOS FINALES ................................................................................................................ 9 **5. CONCLUSIONES ............................................................................................................ 10
  2. REFERENCIAS ............................................................................................................... 10**

Profesora Alejandra Muñoz Jensen

22 de junio de 2020

1. Introducción La Geofísica es el estudio de la tierra por medio de métodos de la ciencia física. Entre las subramas presentes se encuentra, la sismología, propiedades térmicas de la tierra, corrientes telúricas, electricidad atmosférica, magnetismo terrestre, radioactividad de la tierra, entre otros más. Los estudios de la sismología en los terremotos permitieron el desarrollo de la prospección sísmica en la ciencia, siendo la sismología el estudio de las ondas generadas por los movimientos sísmicos en el interior de la tierra, mientras la que la prospección sísmica es el estudio de las ondas generadas artificialmente y por ello siendo controladas. Los avances en esta materia permitieron comprender las características que posee el suelo y la roca a profundidad sin intervención mecánica (como los métodos de sondajes que excavan la roca). Uno de los métodos utilizados en la prospección sísmica es el método de refracción. Este utiliza las propiedades de refracción de la onda mecánica para poder determinar la velocidad de corte, también Permite diferenciar estructuras en profundidades superficiales, si es que existe un cambio en la velocidad. El método de refracción estudia las cabezas de onda ‘’head weaves’’, los primeros instantes cuando llega la onda P primaria a los instrumentos mostrados en la Figura 1. Los objetivos de este informe son:

  • Determinar la velocidad de onda de corte de la roca.
  • Determinar la aparente composición de la roca con los resultados del ensayo de refracción. Figura 1. Dirección de propagación de la onda P Fuente: Source, Braile 2000.

Profesora Alejandra Muñoz Jensen

22 de junio de 2020

2.3. Geología La Región del Bio-Bio se caracteriza por poseer diversas unidades geológicas datadas del periodo cuaternario, en particular la zona de estudio presenta una unidad geológica característica la cual se presenta en la F igura 3 , detallada a continuación. Sedimentos de Terrazas Fluviales, esta unidad comprende a depósitos sedimentarios que se distribuyen en los valles de los principales ríos del área de la región, constituyendo amplios niveles aterrazados que son asiento de comunidades urbanas y que presentan, además, un buen desarrollo agrícola y ganadero. Litológicamente la unidad está compuesta por grabas y ripios, con clastos redondeados a subredondeados de andesitas y granitos de diámetro promedio entre 8 y 30 cms, con fracciones variables de arenas y limos. Sus espesores máximos alcanzan a 20 m. Figura 3. Mapa geológico de la zona de estudio demarcada con una ★ Fuente. Modificado de Escobar et. al 1977, Avance Geológico de las hojas de Rancagua-Curicó, Talca- Linares, Chanco y Concepción-Chillán. Escala 1:250000.

Profesora Alejandra Muñoz Jensen

22 de junio de 2020

3. METODOLOGIA 3.1. Datos Figura 4. Tabla de datos entregados por la mandante. 3.2. Procedimiento a) Fuentes de impacto: martillo. La energía transmitida al suelo por este tipo de fuente no es muy grande, por lo que se apilaron 4 golpes para modelar mejor las llegadas y suprimir el ruido. b) Unidad de apilamiento y digitalización: Corresponde a la unidad donde se adquiere, digitaliza y procesan los datos, esta tiene puertos especializados para recibir las señales enviadas por los geófonos; las señales son filtradas y digitalizadas. c) Cables sísmicos: se usan dos cables para conectar los geófonos. Cada cable contiene a su vez cableado para llevar la señal de cada geófono a la unidad de adquisición. d) “Trigger”: Cable conectado apropiadamente a la fuente sísmica, de tal manera que en el instante en que se golpea el suelo con el martillo, el sistema de registro empieza a grabar. Dentro de los métodos sísmicos de la geofísica aplicada se encuentra el de refracción sísmica. Este mide el tiempo transcurrido de propagación de la onda P, entre un sitio donde se generan ondas sísmicas (una fuente artificial), la que induce vibraciones al terreno con el martillo y la llegada de éstas a diferentes geófonos. Para ello se disponen una serie de sensores ubicados en línea recta a distancias conocidas, formando lo que se conoce como línea de refracción.

Profesora Alejandra Muñoz Jensen

22 de junio de 2020

4. Resultados 4.1. Gráficos Plotrefa: Curvas Camino - Tiempo Figura 5. Curva camino-Tiempo L1 - B1 (Línea 1, punto 1) Fuente. Elaboración propia software Protrefa, 2020.

Profesora Alejandra Muñoz Jensen

22 de junio de 2020

Figura 6. Curva camino - tiempo L1- B2 (Línea 1, Punto 2). Fuente. Elaboración propia software Protrefa, 2020. Figura 7. Curva camino – tiempo L1- B 3 (Línea 3 , Punto 3 ). Fuente. Elaboración propia software Protrefa, 2020.

Profesora Alejandra Muñoz Jensen

22 de junio de 2020

5. Conclusión

A raíz de los resultados obtenidos en la Tabla 1 , datos entregados por las curvas camino-tiempo registradas en el punto 4.1, se puede interpretar que solo se tiene 1 estrato presente, debido a que las velocidades registradas tienen la misma pendiente, por lo cual solo es posible obtener v 1 , de esta información no se pueden calcular los parámetros con las fórmulas presentadas en 4.2, por lo cual se hace imposible estimar el ángulo de refracción 𝛳 y la profundidad de dicho estrato. En conclusión, como resultado del estrato se tiene que es un suelo poco consolidado, sedimentario y dada la Figura 8 , podemos referir a que el suelo es de origen aluvial. Los resultados del estrato obtenido concuerdan con la litología presentada en la zona, por lo cual se considera que los pasos se realizaron de manera correcta y que lo datos presentados en este informe son fidedignos y acordes con la realidad del lugar de estudio. Figura 8. Tabla de clasificación tipo de suelo o roca según velocidad de ondas P. Fuente: Modificado Braja Das.

6. Referencias

W. Telford, L. Geldart, R. Sheriff. (1990). Applied Geophysics Second Edition. Cambridge University Press. Cambridge. Braja M. Das. (2008). Fundamentos de Ingeniería Geotécnica, CENGEAGE Learning, México. Escobar et. al ( 1977 ). Avance Geológico de las hojas de Rancagua-Curicó, Talca-Linares, Chanco y Concepción-Chillán. Escala 1:250000.
