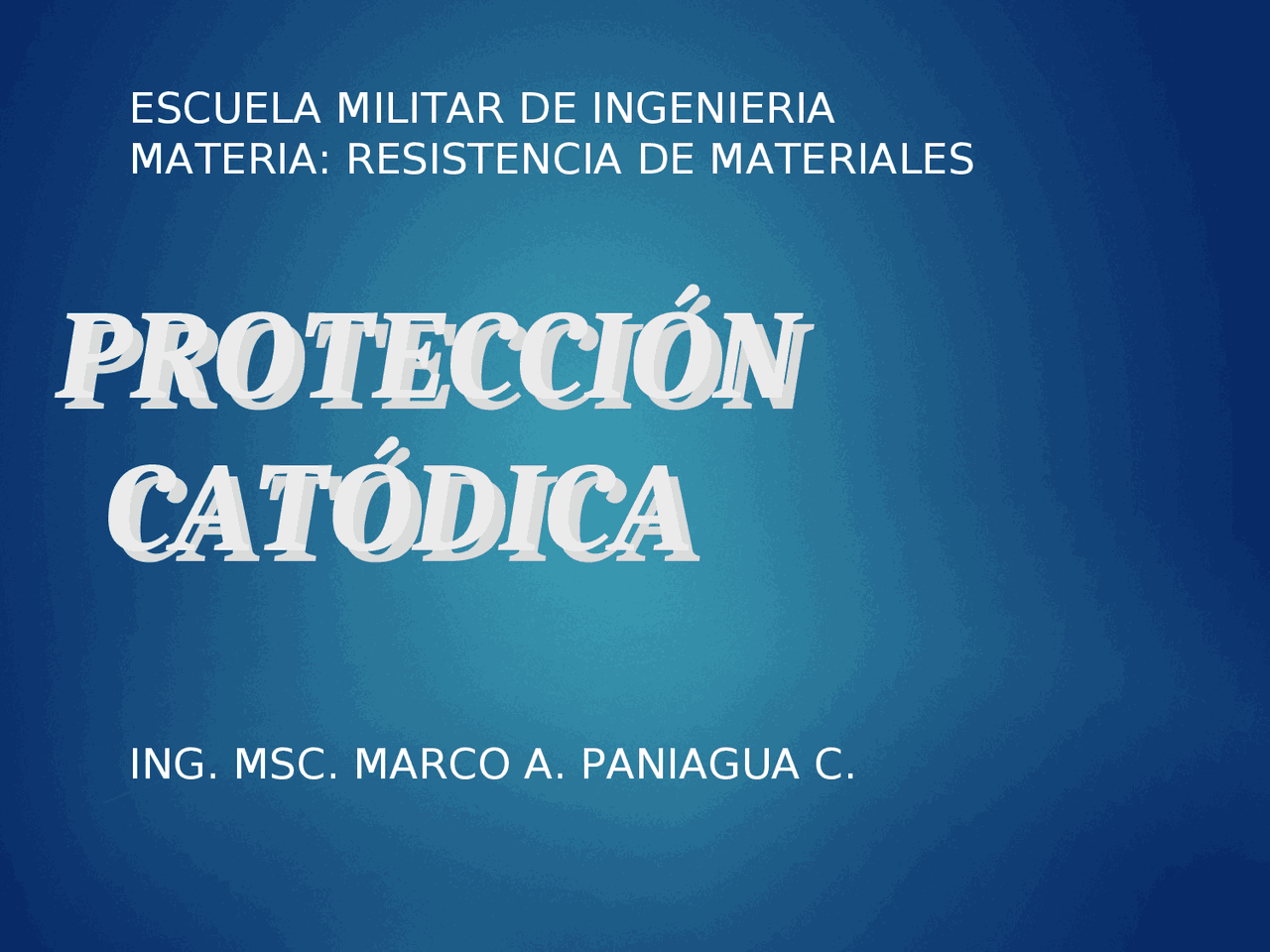

PROTECCIÓN
CATÓDICA
PROTECCIÓN
CATÓDICA
ING. MSC. MARCO A. PANIAGUA C.
ESCUELA MILITAR DE INGENIERIA
MATERIA: RESISTENCIA DE MATERIALES
MÉTODOS PARA CONTROLAR
MÉTODOS PARA CONTROLAR
LA CORROSIÓN
LA CORROSIÓN
MÉTODOS PARA CONTROLAR
MÉTODOS PARA CONTROLAR
LA CORROSIÓN
LA CORROSIÓN
Revestimientos
Juntas Aislantes
Protección Catódica
TIPOS DE SISTEMAS TIPOS DE SISTEMAS
DE PROTECCIÓN CATÓDICA
DE PROTECCIÓN CATÓDICA
TIPOS DE SISTEMAS TIPOS DE SISTEMAS
DE PROTECCIÓN CATÓDICA
DE PROTECCIÓN CATÓDICA
ÁNODOS DE SACRIFICIO
SISTEMAS POR CORRIENTE IMPRESA
SISTEMAS POR
SISTEMAS POR
ÁNODOS DE SACRIFICIO
ÁNODOS DE SACRIFICIO
SISTEMAS POR
SISTEMAS POR
ÁNODOS DE SACRIFICIO
ÁNODOS DE SACRIFICIO
LINEA
ES UN RELLENO ELECTROLITICO A BASE
DE BENTONITA, YESO Y SULFATO DE
SODIO QUE SE COLOCA ALREDEDOR DEL
ANODO GALVANICO A FIN DE:
MATERIAL DE RELLENO
MATERIAL DE RELLENO
(BACKFILL)
(BACKFILL)
MATERIAL DE RELLENO
MATERIAL DE RELLENO
(BACKFILL)
(BACKFILL)
- MINIMIZAR LA POLARIZACION DEL ANODO
- MANTENER UN AMBIENTE HUMEDO ALREDEDOR DE
ESTE
- SUMINISTRAR UNA DENSIDAD DE CORRIENTE
CONSTANTE
- GARANTIZAR QUE LA DISOLUCION DEL ANODO TENGA
LUGAR EN FORMA HOMOGENEA
FUNCIONES DEL BACKFILL
FUNCIONES DEL BACKFILL
FUNCIONES DEL BACKFILL
FUNCIONES DEL BACKFILL
SISTEMAS POR
SISTEMAS POR
CORRIENTES IMPRESAS
CORRIENTES IMPRESAS
SISTEMAS POR
SISTEMAS POR
CORRIENTES IMPRESAS
CORRIENTES IMPRESAS
+
-
0
V
COMPONENTES DE LOS SISTEMAS POR COMPONENTES DE LOS SISTEMAS POR
CORRIENTES IMPRESAS CORRIENTES IMPRESAS
COMPONENTES DE LOS SISTEMAS POR COMPONENTES DE LOS SISTEMAS POR
CORRIENTES IMPRESAS CORRIENTES IMPRESAS
ESTRUCTURA
+
-
RECTIFICADOR
EL ELEMENTO RECTIFICADOR CONVIERTE UN
SUMINISTRO DE CORRIENTE ALTERNA EN
CORRIENTE DIRECTA DE ONDA COMPLETA
EL ELEMENTO RECTIFICADOR CONVIERTE UN
SUMINISTRO DE CORRIENTE ALTERNA EN
CORRIENTE DIRECTA DE ONDA COMPLETA
COMPONENTES
BÁSICOS DE UN
RECTIFICADOR
COMPONENTES
BÁSICOS DE UN
RECTIFICADOR
V
A
Salida
Shunt
Inductor
Convertidor
AC/DC
Fusible
Transformador
Breaker
Varistor
Amperímetro
Voltímetro
Varistor
Entrada
Breaker
Transformador
Diodos
Instrumentos de Medición
Varistores
Inductor
COMPONENTES BÁSICOS DE UN RECTIFICADOR
COMPONENTES BÁSICOS DE UN RECTIFICADOR
COMPONENTES BÁSICOS DE UN RECTIFICADOR
COMPONENTES BÁSICOS DE UN RECTIFICADOR
Características Principales
Ánodos Típicos para
Corriente Impresa
LECHO DE ÁNODOS LECHO DE ÁNODOS
LECHO DE ÁNODOS LECHO DE ÁNODOS
¿Cual es el relleno que se
utiliza comúnmente para los
lechos de ánodos?
¿Cual es el relleno que se
utiliza comúnmente para los
lechos de ánodos?
R: EL CISCO DE COKE
METALÚRGICO, CON
CONDUCTIVIDAD ELÉCTRICA NO
MENOR A 30 OHM*CM, Y
GRANULOMETRÍA ENTRE 0,
Y 10 MMS.
R: EL CISCO DE COKE
METALÚRGICO, CON
CONDUCTIVIDAD ELÉCTRICA NO
MENOR A 30 OHM*CM, Y
GRANULOMETRÍA ENTRE 0,
Y 10 MMS.
