Encabezado UDP Area datos de UDP
ENCAPSULACIÓN UDP
Encabezado de IP Area datos del datagrama
Encabezado de la trama Area de datos de las trama

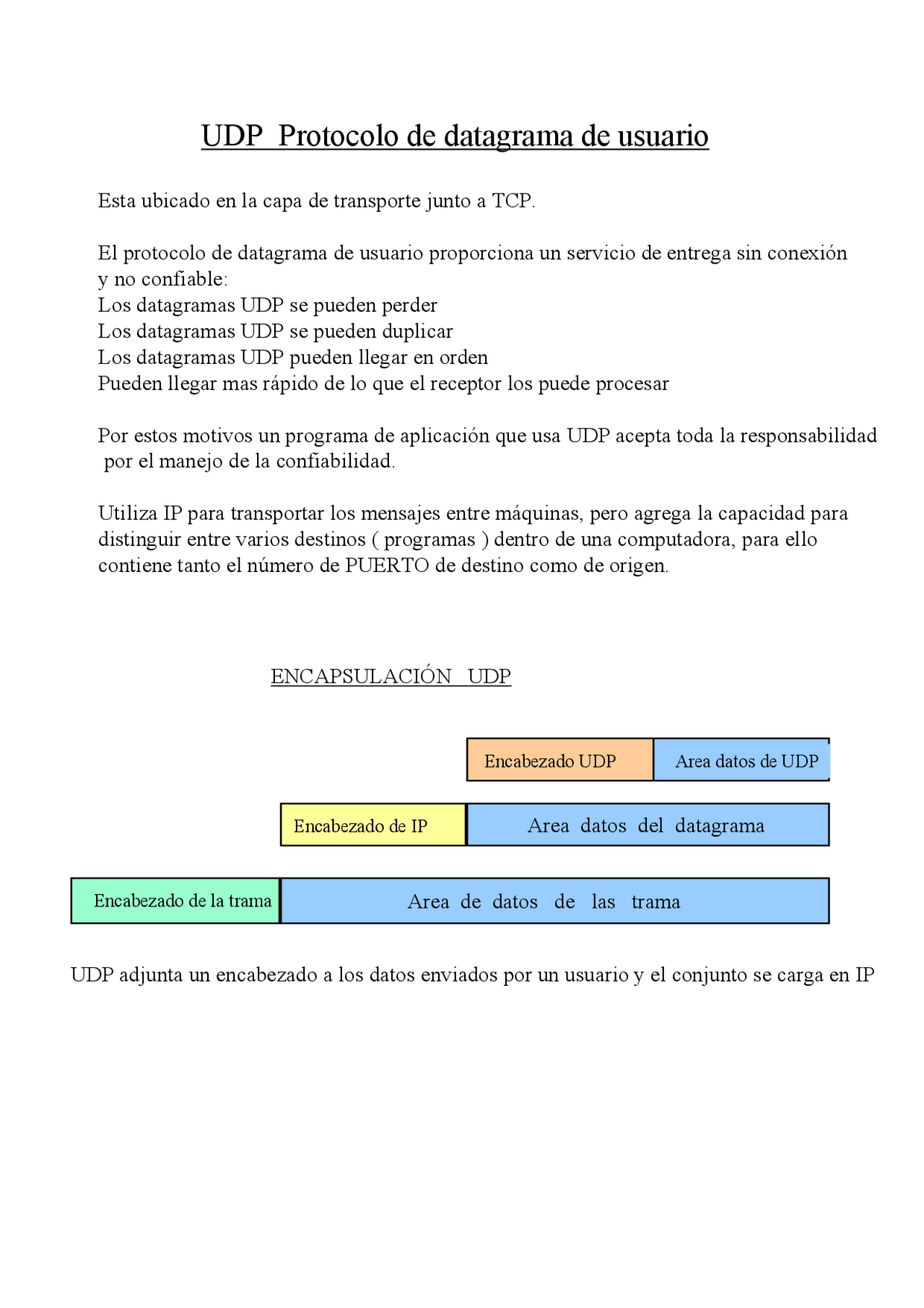

UDP Protocolo de datagrama de usuario
Esta ubicado en la capa de transporte junto a TCP.
El protocolo de datagrama de usuario proporciona un servicio de entrega sin conexión y no confiable: Los datagramas UDP se pueden perder Los datagramas UDP se pueden duplicar Los datagramas UDP pueden llegar en orden Pueden llegar mas rápido de lo que el receptor los puede procesar
Por estos motivos un programa de aplicación que usa UDP acepta toda la responsabilidad por el manejo de la confiabilidad.
Utiliza IP para transportar los mensajes entre máquinas, pero agrega la capacidad para distinguir entre varios destinos ( programas ) dentro de una computadora, para ello contiene tanto el número de PUERTO de destino como de origen.
UDP adjunta un encabezado a los datos enviados por un usuario y el conjunto se carga en IP
FORMATO DE LOS MENSAJES UDP
PUERTO ORIGEN (opcional o 0 ) PUERTO DESTINO
LONGITUD DEL MENSAJE UDP CHECKSUM UDP ( opcional o 0 )
DATOS
........................................
UDP tiene cuatro campos en su encabezado.
PUERTO ORIGEN y PUERTO DESTINO: Contiene al nro de puerto UDP utilizado para el multiplezado de los datagramas entre las aplicaciones que los esperan.
LONGITUD: Incluye tanto el encabezado como los datos.
CHECKSUM: Como el Checksum de IP no tiene en cuenta los datos que transpota es muy útil para garantizar que los datos lleguen intactos. En el cálculo de la SUMA DE VERIFICACIÓN DE UDP se incluye además del encabe_ zado y los datos un pseudo-encabezado y un relleno de ceros para completar un multilo de 16. Dicho seudo encabezado no se transmite con el mensaje UDP.
0 8 16 31
CONCEPTO DE MULTIPLEXADO, DEMULTIPLEZADO Y PUERTOS UDP
Todo multiplexado y demultiplezado entre el soft UDP y los programas de aplicación ocurre a traves del mecanismo de puertos.
Existen puertos asignados o reservados universalmente para determinadas aplicaciónes.
Numeros altos se dejan disponibles para sitios locales o programas de aplicación en donde cada aplicación debe negociar dinamicamente con el sistema operativo para obtener un nro de puerto de protocolo antes de enviar un datagrama UDP.
Puerto 1 Puerto 2 Puerto 3
Demux. basado en el pto
Capa IP
Capa transporte
Puertos UDP conocidos:
Decimal Descripción
0 Reservado 7 Eco 9 Descartar 11 13
