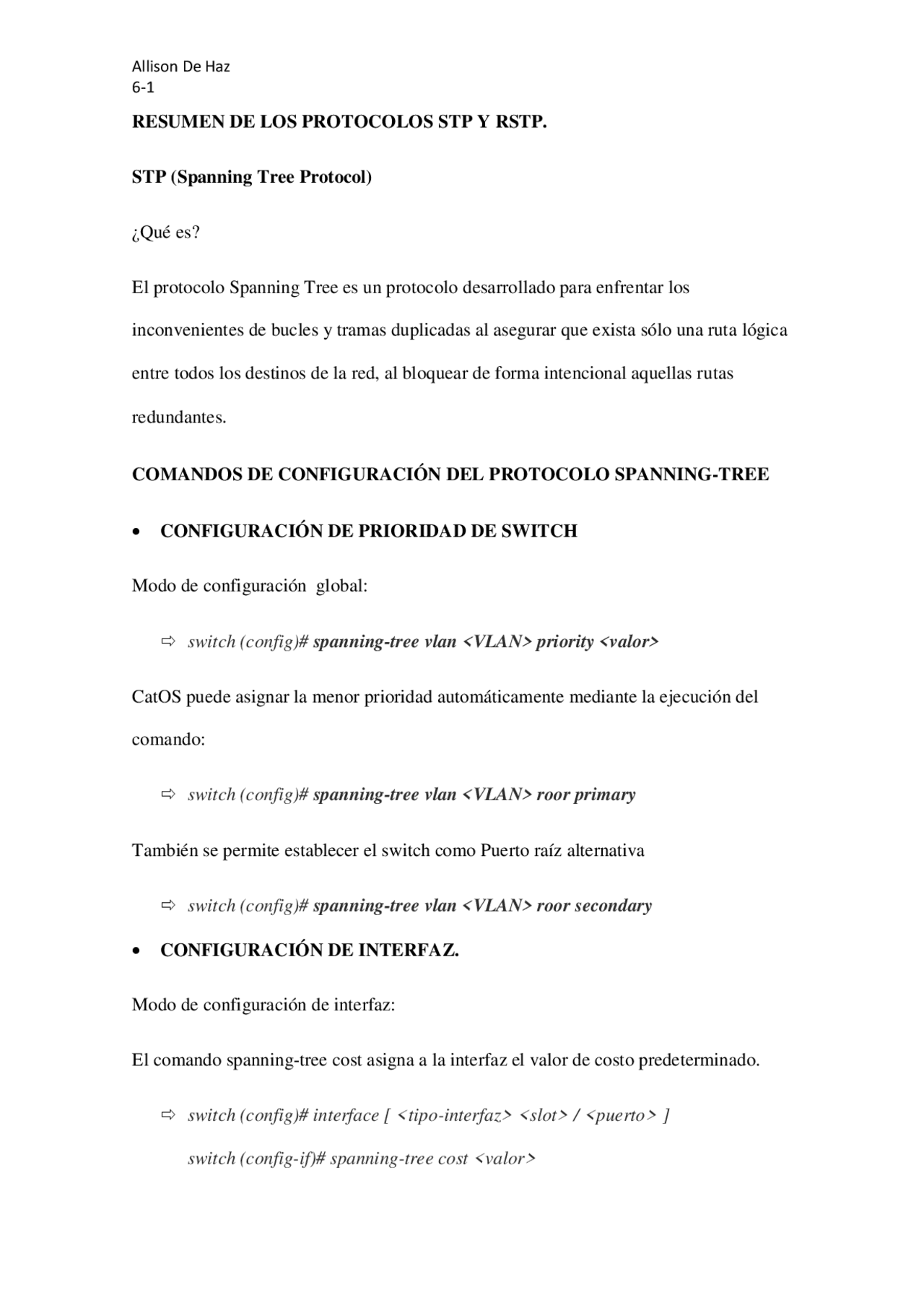

RESUMEN DE LOS PROTOCOLOS STP Y RSTP.
STP (Spanning Tree Protocol)
¿Qué es?
El protocolo Spanning Tree es un protocolo desarrollado para enfrentar los inconvenientes de bucles y tramas duplicadas al asegurar que exista sólo una ruta lógica entre todos los destinos de la red, al bloquear de forma intencional aquellas rutas redundantes.
COMANDOS DE CONFIGURACIÓN DEL PROTOCOLO SPANNING-TREE
CONFIGURACIÓN DE PRIORIDAD DE SWITCH
Modo de configuración global:
switch (config)# spanning-tree vlan priority
CatOS puede asignar la menor prioridad automáticamente mediante la ejecución del comando:
switch (config)# spanning-tree vlan roor primary
También se permite establecer el switch como Puerto raíz alternativa
switch (config)# spanning-tree vlan roor secondary CONFIGURACIÓN DE INTERFAZ.
Modo de configuración de interfaz:
El comando spanning-tree cost asigna a la interfaz el valor de costo predeterminado.
switch (config)# interface [ <tipo-interfaz> / ] switch (config-if)# spanning-tree cost
CONFIGURACIÓN DE PRIORIDAD DE PUERTO.
También se puede asignar prioridad a cada puerto del switch con valores entre 0 y 240, contando con mayor prioridad los valores más bajos:
switch (config)# interface [ <tipo-interfaz> / ]
switch (config-if)# spanning-tree port-priority REVISIÓN DE LA CONFIGURACIÓN STP
Ofrece todo tipo de información sobre la configuración de STP en un switch, incluyendo prioridad, prioridad de puerto y coste de puerto:
switch# show spanning-tree
ALGORITMO DE SPANNING TREE.
Los Switch usan este tipo de algoritmo para decidir cuales puertos deben ser apagados.
- Selecciona un Switch para ser el Root Bridge.
- Elige un Root Port en cada uno de los otros.
- Elige un Designate Port en cada segmento.
- Cierra todos los otros puertos.
PERFIL DEL PROCESO.
CRITERIOS AL SELECCIONAR EL ROOT BRIDGE.
CRITERIOS AL SELECCIONAR EL DESIGNATE PORT.
Una vez seleccionado el Bridge, lo puertos que están en el Bridge son puertos designados EJEMPLO:
CRITERIOS AL SELECCIONAR LOS PORT NOT DESIGNATE.
Son los puertos cerrados o bloqueados debido a que no están conectados al Root Bridge.
EJEMPLO:
RSTP (RAPID SPANNING TREE)
¿Qué es?
Es el protocolo que previene loops en una red de switches. Éste suplanta a su antecesor; el protocolo stp. Rstp trae consigo varias mejoras respecto a stp, principalmente en lo que tiene que ver a los tiempos de convergencia.
CONFIGURACIÓN GLOBAL DEL ÁRBOL DE EXPANSIÓN.
1. CONFIGURE SWITCH
Asegúrese de que el enlace entre Switch-2 y Switch-3 no esté conectado para evitar bucles involuntarios antes de finalizar la configuración de RSTP.
la prioridad del puente = 20480. Port activo 1 , 2. Haga clic en " Aplicar ".
Configure Switch-3 : ingrese la GUI web y vaya a Menú> Aplicación avanzada > Protocolo de árbol de expansión> Configuración. Compruebe si la configuración del árbol de expansión es un árbol de expansión rápida. Si no, selecciónelo y haga clic en " Aplicar ". Configure Switch-3 : ingrese la GUI web y vaya a Menú> Aplicación avanzada> Protocolo de árbol de expansión> RSTP. Marque la casilla " Activo ". Establecer la prioridad del puente = 32768. Port activo 1 , 2. Haga clic en " Aplicar ".
Finalmente, conecte el enlace entre Switch-2 y Switch-.
- PROBAR EL RESULTADO
Verifique el estado de Switch-1 : Vaya a Menú> Aplicación avanzada> Protocolo de árbol de expansión. La ID del puente raíz y la ID de nuestro puente deben ser las mismas. Esto significa que Switch-1 es el puente raíz. Ambos Port 1 y 2 deben estar en estado FORWARDING , mientras que ambos roles Port están designados Ports.
Verifique el estado de Switch-2 : Vaya a Menú> Aplicación avanzada> Árbol de expansión y verifique el estado de Port de Switch-2. Port 1 debe ser el Port raíz en estado FORWARDING , mientras que Port 2 debe ser un Port designado también en FORWARDING.
Verifique el estado de Switch-3 : Vaya a Menú> Aplicación avanzada> Árbol de expansión y verifique el estado de Port de Switch-3. Port 1 debe ser el Port raíz en estado FORWARDING , mientras que Port 2 es un Port alternativo en estado DISCARDING.
3. ¿QUÉ PODRÍA SALIR MAL?
Si su Root Bridge no es el dispositivo que esperaba:
- Disminuya la prioridad del árbol de expansión de este dispositivo.
- Aumente la prioridad del árbol de expansión de los otros dispositivos. El Switch con la prioridad de puente MÁS BAJO será el puente raíz. Si la prioridad es la misma, el Switch con la dirección MAC MÁS BAJA será el puente raíz.
